Редуктор привода насосов К-744Р2

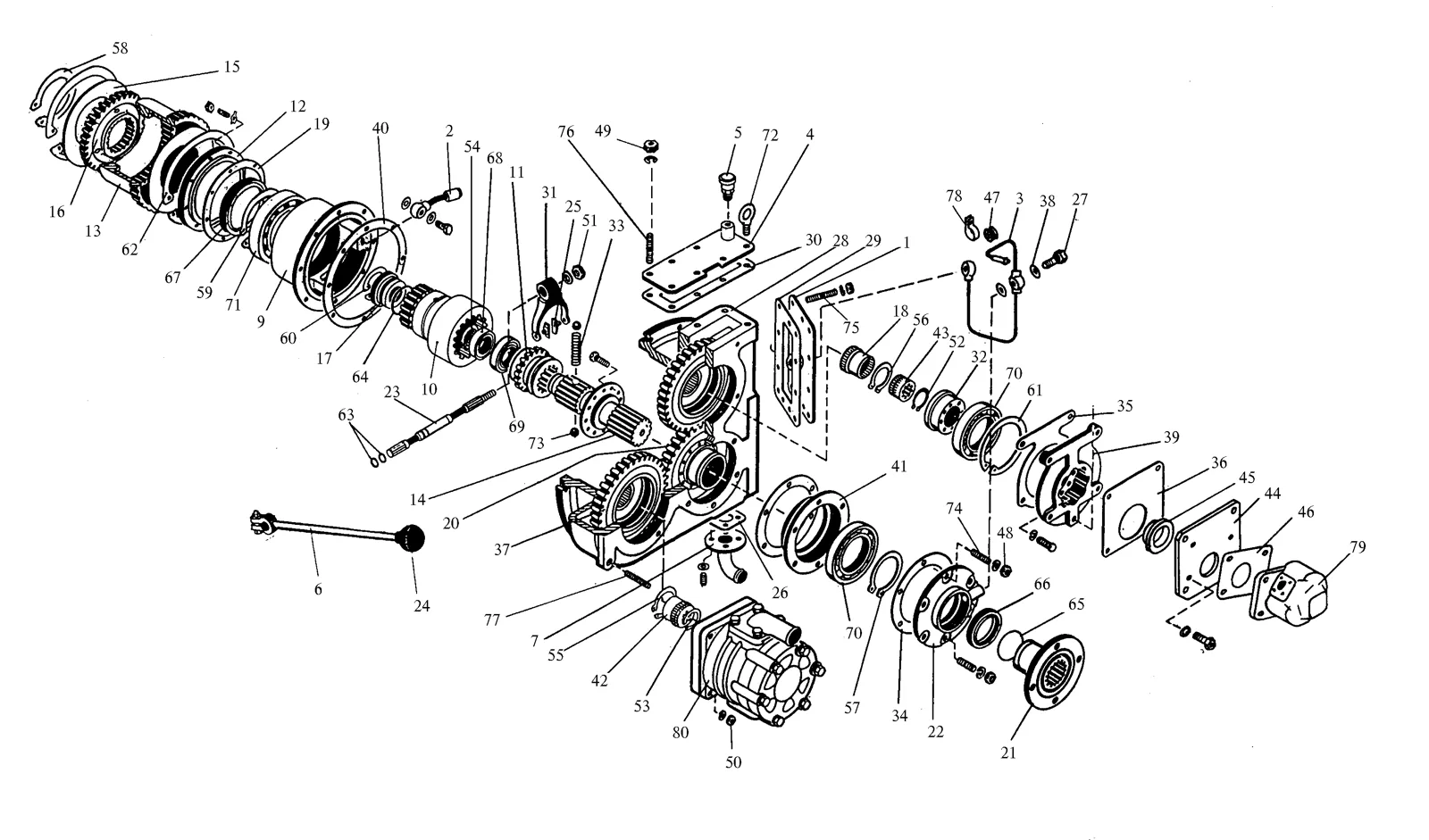

Рис. 9 каталога ПТЗ 80 позиций Сборочная единица 744Р-1602000-02-1, 744Р-1602000-02*

Схема: редуктор привода насосов К-744Р2, Рис. 9
Рис. 9 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 744Р-1602010 Крышка 1 шт.
2 744Р-1602020 Труба 1 шт.
3 744Р-1602030 Трубопровод 1 шт.
4 744Р-1602040 Крышка 1 шт.
5 700.4202050 Сапун 1 шт.
6 700А.0016100-1 Рычаг 1 шт.
7 700А.1602110 Патрубок 1 шт.
9 744Р-1602011 Стакан 1 шт.
10 744Р-1602012 Вал-муфта 1 шт.
11 744Р-1602013 Муфта 1 шт.
12 744Р-1602014 Крышка 1 шт.
13 744Р-1602015 Муфта наружная 1 шт.
14 744Р-1602016 Вал 1 шт.
15 744Р-1602017 Кольцо 2 шт.
16 744Р-1602018 Муфта внутренняя 1 шт.
17 744Р-1602019 Крышка 1 шт.
18 744Р-1602022 Муфта 1 шт.
19 744Р-1602031 Прокладка 1 шт.
20 744Р-1602032-01 Шестерня 1 шт.
21 744Р-1602033 Фланец 1 шт.
22 744Р-1602034 Крышка 1 шт.
23 744Р-1602039 Валик 1 шт.
24 700.3700011-1 Шар 1 шт.
25 700.1701248 Сухарь 2 шт.
26 700.1701251-1 Прокладка 1 шт.
27 700.1100039 Болт зажимной 3 шт.
28 700А.1602011-4-02 Картер 1 шт.
28 700А.1602011-4-01* Картер 1 шт.
29 700А.1602036 Прокладка 1 шт.
30 700А.1602037 Прокладка 1 шт.
31 700А.1602051 Вилка 1 шт.
32 700А.1602054-1 Втулка 2 шт.
33 700А.1602059 Пружина 1 шт.
34 700А.1602062 Прокладка 2 шт.
35 700А.1602063-2 Прокладка 2 шт.
36 700А.1602064-1 Прокладка 2 шт.
37 744Р-1602041-01 Шестерня 2 шт.
38 700А.4614092-1 Прокладка 6 шт.
39 702.1603107 Стакан 2 шт.
40 2256010-1600018 Прокладка 1 шт.
41 2256010-1600021 Стакан 1 шт.
42 744Р-1600013 Муфта 1 шт.
43 744Р-1600014 Муфта 1 шт.
44 744Р-4600049 Проставка 1 шт.
45 744Р-4600051 Втулка 1 шт.
46 744-1600022 Прокладка 1 шт.
47 700А.1100057 Втулка 1 шт.
48 М8 Гайка 1 шт.
49 М10 Гайка 35 шт.
50 М12 Гайка 8 шт.
51 М16x1,5 Гайка 1 шт.
52 С25 Кольцо 1 шт.
53 С34 Кольцо 1 шт.
54 С35 Кольцо 1 шт.
55 С45 Кольцо 2 шт.
56 С55 Кольцо 2 шт.
57 С90 Кольцо 1 шт.
58 С105 Кольцо 1 шт.
59 С110 Кольцо 1 шт.
60 С80 Кольцо 1 шт.
61 С140 Кольцо 2 шт.
62 С215 Кольцо 2 шт.
63 016-020-25 Кольцо 2 шт.
64 063-073-58 Кольцо 1 шт.
65 070-076-36 Кольцо 1 шт.
66 2.1-85x100 Манжета 1 шт.
67 2.1-110x135 Манжета 1 шт.
68 207 Подшипник 1 шт.
69 308 Подшипник 1 шт.
70 118 Подшипник 3 шт.
71 122 Подшипник 1 шт.
72 М10 Рым-болт 2 шт.
73 Б8-100 Шарик 2 шт.
74 М8х25 Шпилька 1 шт.
75 М10х22 Шпилька 32 шт.
76 М10х30 Шпилька 5 шт.
77 М12х60 Шпилька 8 шт.
78 12.18.90 Скоба 1 шт.
79 НШ50А-3Л Насос 1 шт.
80 НШ100А-3Л Насос 1 шт.

* Для исполнений с двигателем 8481.10
