Установка редуктора с полужёсткой муфтой К-744Р2

Рис. 8 каталога ПТЗ 15 позиций Сборочная единица 744Р2-1600000-1

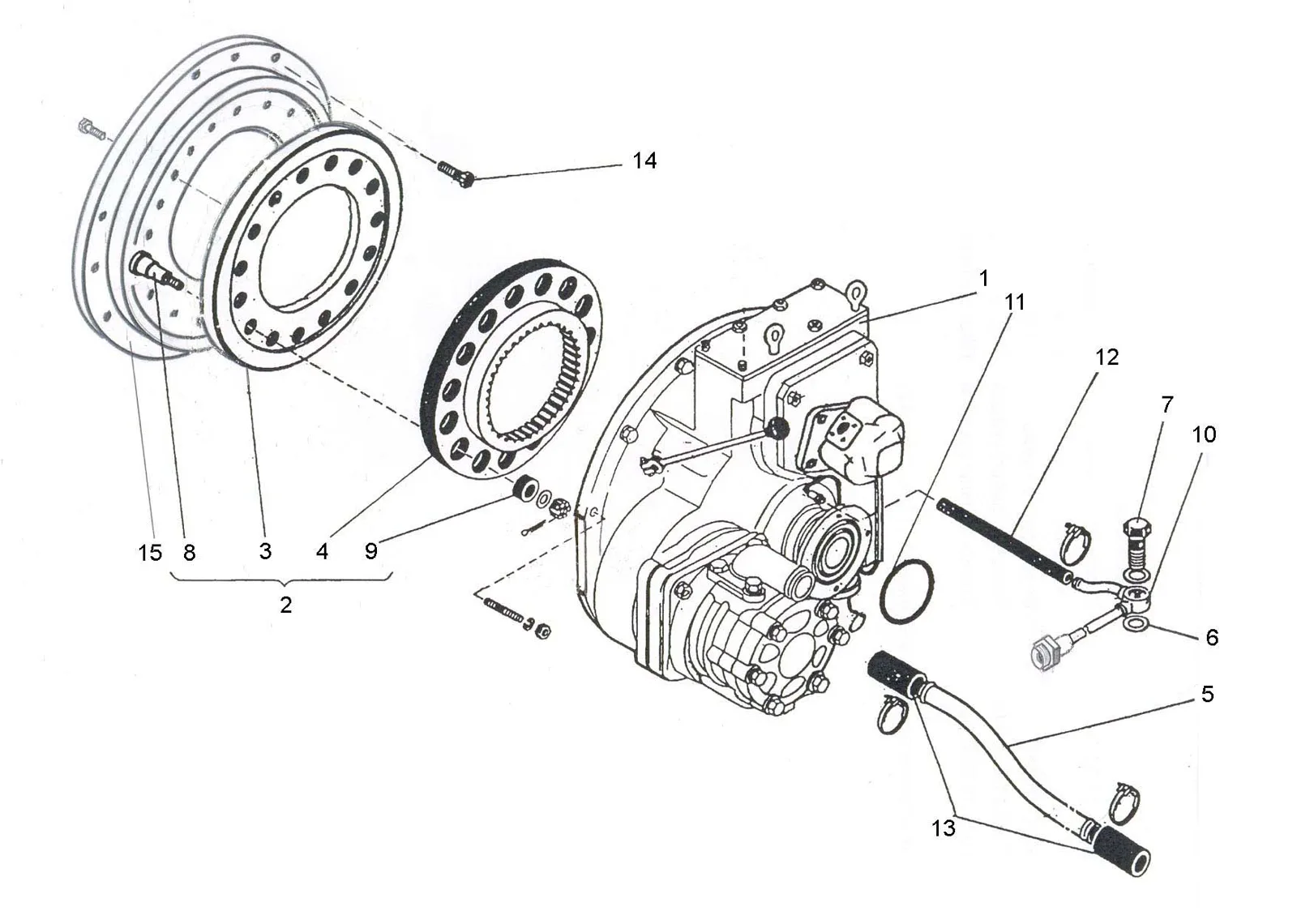

Схема: установка редуктора с полужёсткой муфтой К-744Р2, Рис. 8
Рис. 8 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 744Р-1602000-02-1* Редуктор привода насосов 1 шт.
2 744Р2-1600010-1 Муфта полужёсткая 1 шт.
3 744Р-1600011-1 Диск 1 шт.
4 744Р-1600012 Муфта 1 шт.
5 744Р2-1600005 Труба 1 шт.
6 700.1701413-1 Прокладка 2 шт.
7 700.1724023-2 Болт зажимной 1 шт.
8 700.0016016 Палец 15 шт.
9 700.0016017 Амортизатор 15 шт.
10 744Р2-0017010-1 Трубопровод 1 шт.
11 110-116-36 Кольцо 1 шт.
12 12х20-1,6 Рукав 1 (1x0,7м)
13 32х43-1,6 Рукав 2 (2x0,12м)
14 3М10х40 Болт 12 шт.
15 744Р2-1600006 Проставка 1 шт.

* Для исполнений с двигателем OM457LA
