Воздухоочиститель К-744Р2

Рис. 7 каталога ПТЗ 10 позиций

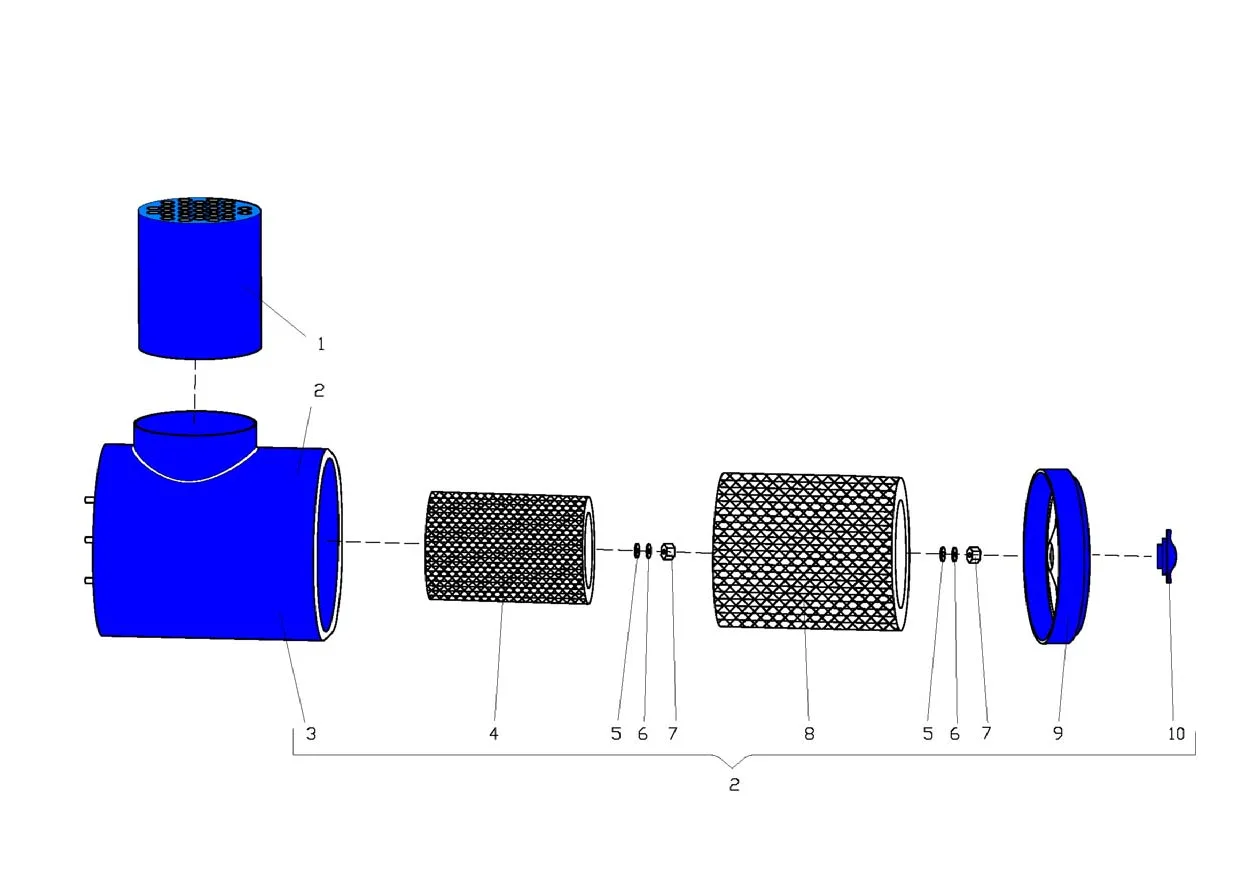

Схема: воздухоочиститель К-744Р2, Рис. 7
Рис. 7 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 2504-05-51 Воздухоочиститель циклонный 1 шт.
2 2002-05-41 Воздухоочиститель 1 шт.
3 Корпус 1 шт.
4 Т330.1109560-01 Элемент фильтрующий 2 шт.
5 Шайба 2 шт.
6 Шайба 2 шт.
7 Гайка 1 шт.
8 Т330.1109560-02 Элемент фильтрующий 1 шт.
9 Крышка 1 шт.
10 Гайка-барашек 1 шт.
