Система очистки воздуха К-744Р2

Рис. 6 каталога ПТЗ 32 позиции Сборочная единица 744Р2-1900000-1

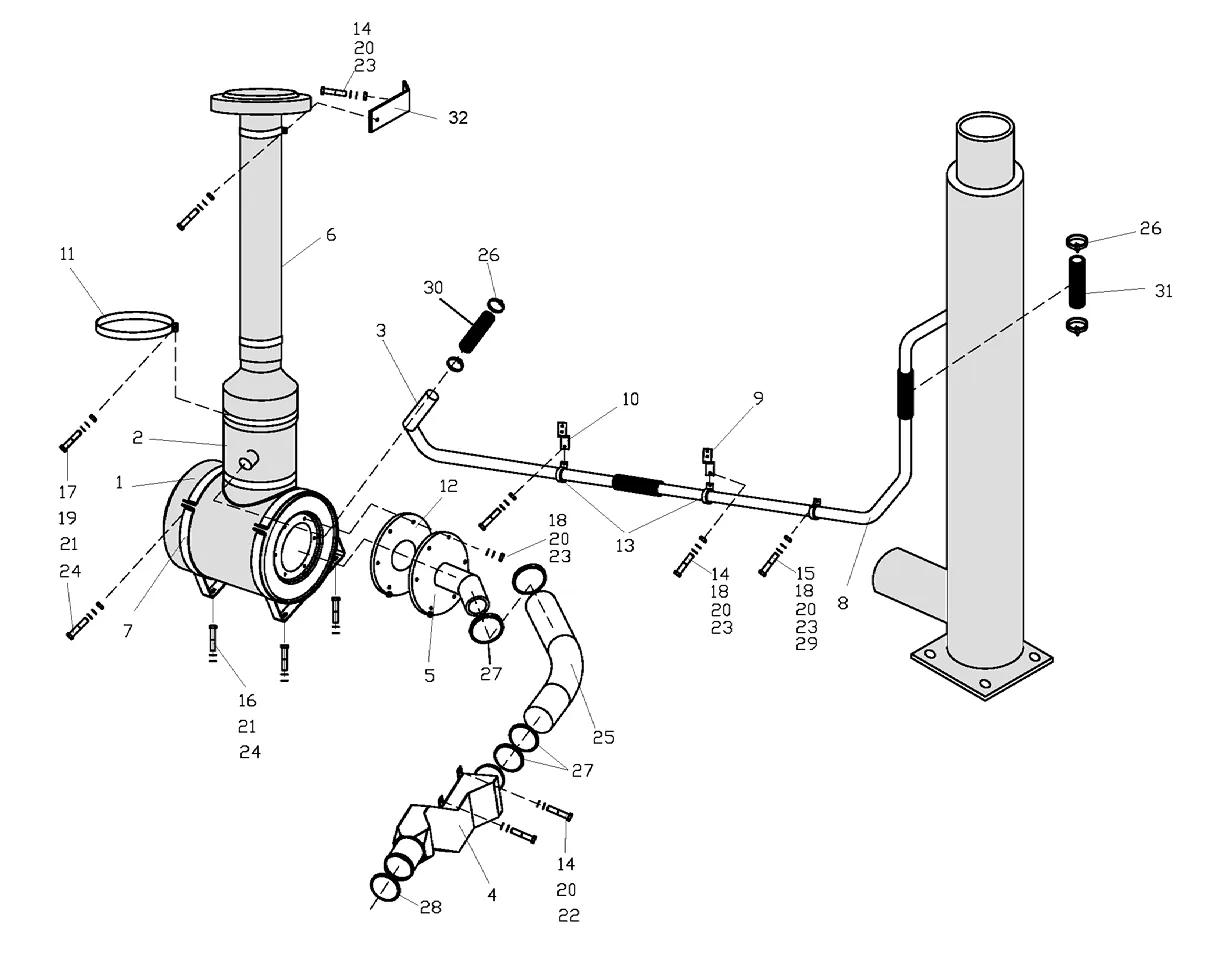

Схема: система очистки воздуха К-744Р2, Рис. 6
Рис. 6 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 2002-05-41 Воздухоочиститель 1 шт.
2 2504-05-51 Воздухоочиститель циклонный 1 шт.
3 744Р2-1900040 Труба 1 шт.
4 744Р2-1900410-4 Труба 1 шт.
5 744Р2-1900470-1 Фланец 1 шт.
6 744Р2-1900480 Труба воздухозаборная 1 шт.
7 744Р-1900130 Хомут 2 шт.
8 744Р-1900012-1 Труба 1 шт.
9 744Р-1900013 Кронштейн 1 шт.
10 744Р-1900014 Кронштейн 1 шт.
11 744Р-1900116 Хомут 1 шт.
12 744Р2-1900507 Прокладка 1 шт.
13 744-1900005 Хомут 2 шт.
14 М8х20 Болт 8 шт.
15 М8х25 Болт 1 шт.
16 М12х25 Болт 4 шт.
17 М12х55 Болт 3 шт.
18 М8 Гайка 9 шт.
19 М12 Гайка 3 шт.
20 8.65Г.05 Шайба 15 шт.
21 12.65Г.05 Шайба 7 шт.
22 8.01.019 Шайба 4 шт.
23 8.01.019 Шайба 11 шт.
24 12.01.019 Шайба 7 шт.
25 39 00 27 151 Патрубок 1 шт.
26 Norma TORRO40-60/9 DIN3017 Хомут 6 шт.
27 Norma TORRO130-150/9 DIN3017 Хомут 4 шт.
28 Norma TORRO130-150/12 DIN3017 Хомут 1 шт.
29 RSGU 50-12 DIN2571 Хомут 1 шт.
30 42х56,5-1,4 Рукав 1х0,2 м
31 50х61,5-1,6 Рукав 2х0,2 м
32 744Р-1900121 Кронштейн 1 шт.
