Система охлаждения двигателя К-744Р2

Рис. 5 каталога ПТЗ 54 позиции Сборочная единица 744Р2-1300000-2

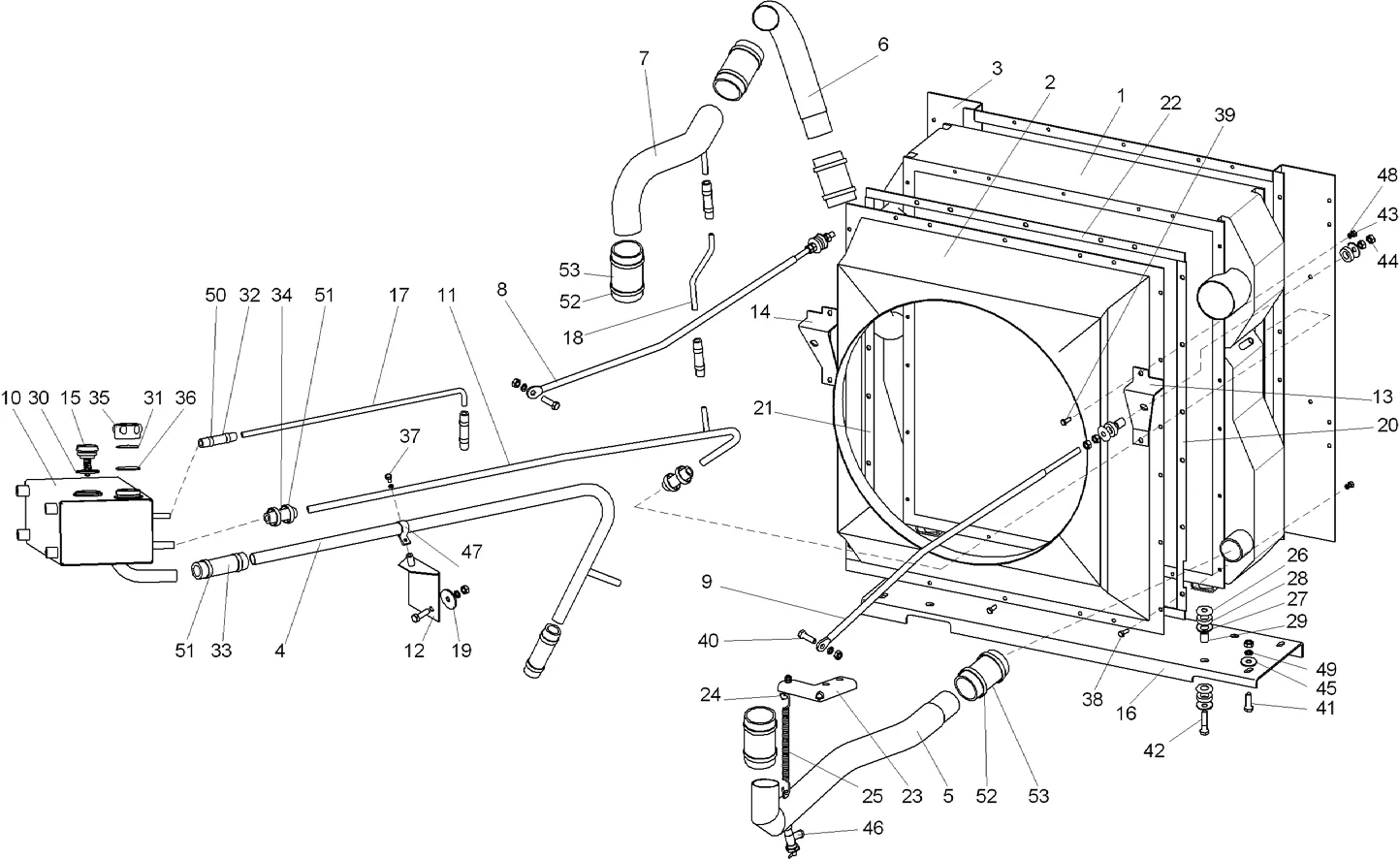

Схема: система охлаждения двигателя К-744Р2, Рис. 5
Рис. 5 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 ОМ457-1301.000 Блок радиаторов 1 шт.
2 744Р2-13 00 200-2 Кожух вентилятора 1 шт.
3 744Р2-13 00 210-1 Рамка 1 шт.
4 744Р2-13 00 310-1 Труба 1 шт.
5 744Р2-13 00 320-3 Труба 1 шт.
6 744Р2-13 00 330 Труба 1 шт.
7 744Р2-13 00 340-1 Труба 1 шт.
8 744Р2-13 00 350 Стяжка 1 шт.
9 744Р2-13 00 360 Стяжка 1 шт.
10 744Р2-13 00 370 Бак расширительный 1 шт.
11 744Р2-13 00 380-1 Труба 1 шт.
12 744Р2-13 00 390 Кронштейн 1 шт.
13 744Р2-13 00 400-1 Кронштейн 1 шт.
14 744Р2-13 00 400-1-01 Кронштейн 1 шт.
15 700.1315000-1 Клапан паровоздушный 1 шт.
16 744Р2-13 00 214-1 Швеллер 1 шт.
17 744Р2-13 00 302 Труба 1 шт.
18 744Р2-13 00 311 Труба 1 шт.
19 744Р2-13 00 355 Шайба 1 шт.
20 744Р2-13 00 378 Прокладка 1 шт.
21 744Р2-13 00 379 Прокладка 1 шт.
22 744Р2-13 00 381 Прокладка 2 шт.
23 744Р2-13 00 391 Кронштейн 1 шт.
24 744Р2-13 00 393 Крюк 1 шт.
25 744Р2-13 00 394 Ограничитель 1 шт.
26 700.1300027 Шайба 12 шт.
27 700.1300027-1 Шайба 8 шт.
28 700.1300028 Кольцо 12 шт.
29 700.1300029 Втулка 8 шт.
30 700.1300056 Прокладка 1 шт.
31 700Б-1300013 Заглушка 1 шт.
32 701.1000089 Трубка 4 шт.
33 701.1504065-2 Шланг 2 шт.
34 701.8100014-1 Трубка 2 шт.
35 2256010-1300028-5 Крышка 1 шт.
36 2256010-1301034 Прокладка 1 шт.
37 М8х16 Болт 1 шт.
38 М8х20 Болт 36 шт.
39 М8х25 Болт 4 шт.
40 М12х30 Болт 2 шт.
41 М12х40 Болт 5 шт.
42 3М12х45 Болт 4 шт.
43 М8 Гайка 26 шт.
44 М12 Гайка 15 шт.
45 12 Шайба 4 шт.
46 ВС11(Кр29) Кран 1 шт.
47 28.28.9,0 Скоба 1 шт.
48 8.65Г Шайба 21 шт.
49 12.65Г Шайба 7 шт.
50 12-22/9 Хомут 8 шт.
51 25-40/9 Хомут 8 шт.
52 60-80/12 Хомут 10 шт.
53 60 Рукав 2 шт.
54 65 Рукав 3 шт.
