Система выпуска отработавших газов К-744Р2

Рис. 4 каталога ПТЗ 40 позиций Сборочная единица 744Р2-12 00 000-2

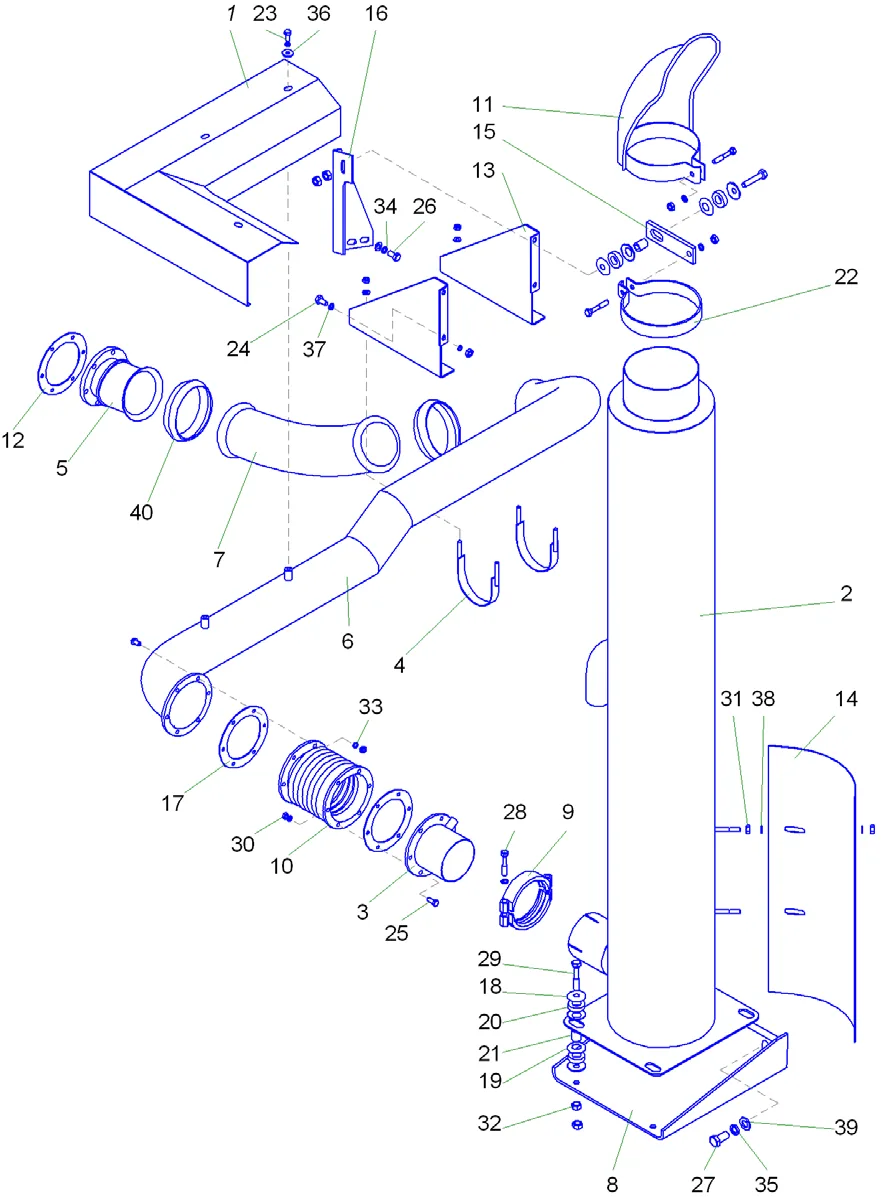

Схема: система выпуска отработавших газов К-744Р2, Рис. 4
Рис. 4 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 744Р2-1200020 Кожух 1 шт.
2 744Р2-1200050 Глушитель 1 шт.
3 744Р2-1200300 Фланец 1 шт.
4 744Р2-1200330 Стяжка 2 шт.
5 744Р2-1200380 Патрубок 1 шт.
6 744Р2-1200400-1 Труба выхлопная 1 шт.
7 5104069 Сильфон 1 шт.
8 744Р-1200030 Кронштейн 1 шт.
9 744Р-1200040 Кольцо обжимное 1 шт.
10 700.0010070-1 Сильфон 1 шт.
11 2256010-1200120 Насадок 1 шт.
12 744Р2-1200166 Прокладка 1 шт.
13 744Р2-1200341 Ребро 2 шт.
14 744Р-1200001 Экран теплозащитный 1 шт.
15 744Р-1200011 Планка 1 шт.
16 744Р-1200012 Кронштейн 1 шт.
17 700.0010022 Прокладка 2 шт.
18 700.1300027 Шайба 10 шт.
19 700.1300027-1 Шайба 10 шт.
20 700.1300028 Кольцо 10 шт.
21 700.1300029 Втулка 5 шт.
22 2256010-1200043 Хомут 1 шт.
23 М8х16 Болт 3 шт.
24 М8х20 Болт 4 шт.
25 М8х25 Болт 12 шт.
26 М10х20 Болт 2 шт.
27 М16х32 Болт 2 шт.
28 М10х55 Болт 4 шт.
29 М12х65 Болт 5 шт.
30 М8 Гайка 28 шт.
31 М10 Гайка 2 шт.
32 М12 Гайка 10 шт.
33 8.65Г Шайба 19 шт.
34 10.65Г Шайба 6 шт.
35 12.65Г Шайба 2 шт.
36 8 Шайба 3 шт.
37 8 Шайба 16 шт.
38 10 Шайба 2 шт.
39 16 Шайба 2 шт.
40 80910/3 Хомут 2 шт.
