ГлавнаяКаталог запчастейК-744Р2Двигатель и его системыРис. 3

Бак топливный К-744Р2

Рис. 3 каталога ПТЗ 7 позиций Сборочная единица 744Р1-1101000

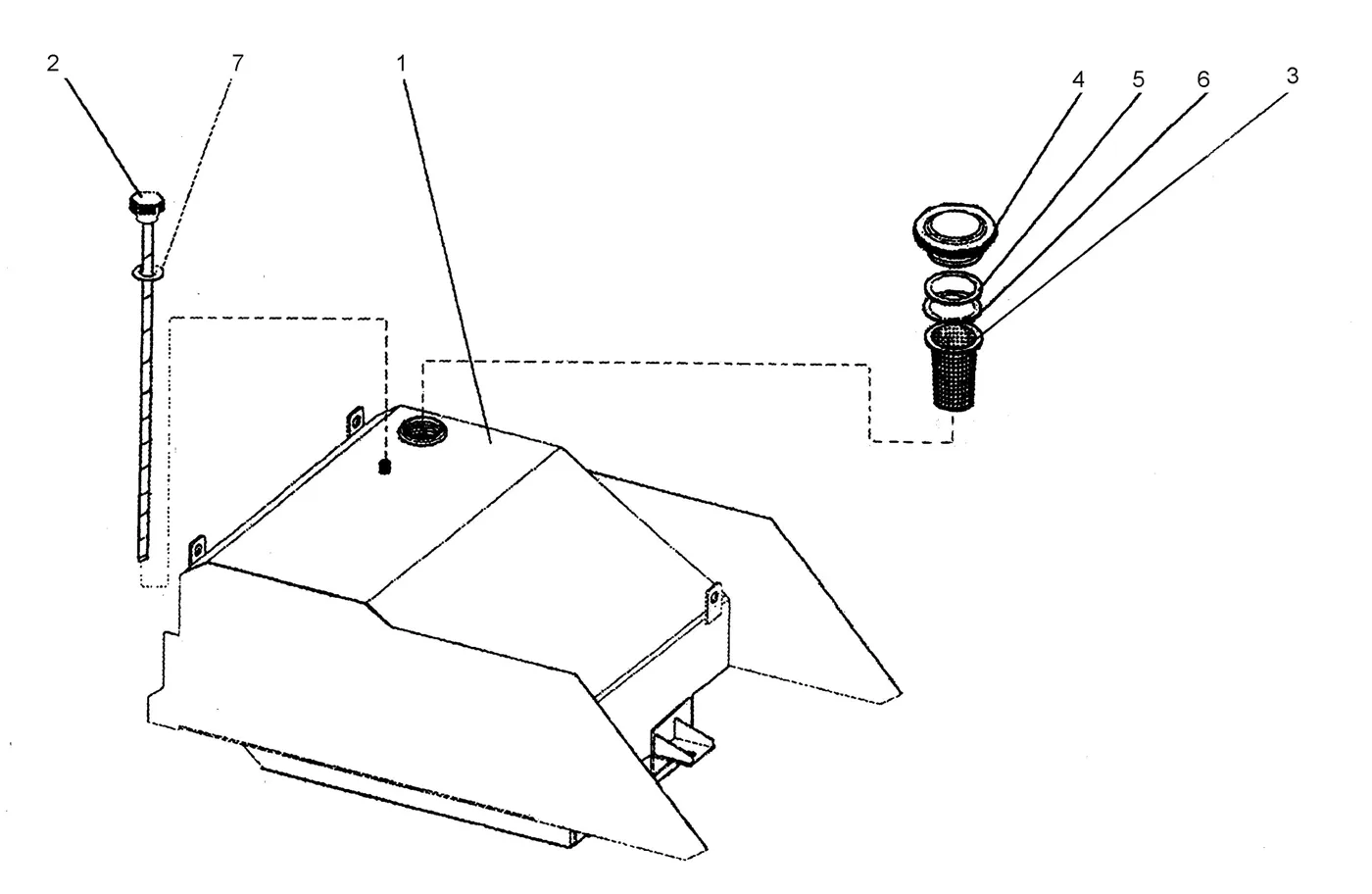

Схема: бак топливный К-744Р2, Рис. 3
Рис. 3 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 744-1101010 Бак топливный 1 шт.
2 744-1101020 Линейка топливомера 1 шт.
3 160Б Фильтр 1 шт.
4 700А.1100016-1 Крышка 1 шт.
5 700.1103011 Прокладка 1 шт.
6 700А.1100046 Кольцо пружинное 1 шт.
7 14А5М-1.5 Прокладка 1 шт.
