Система питания К-744Р2

Рис. 2 каталога ПТЗ 41 позиция Сборочная единица 744Р2-1100000-3

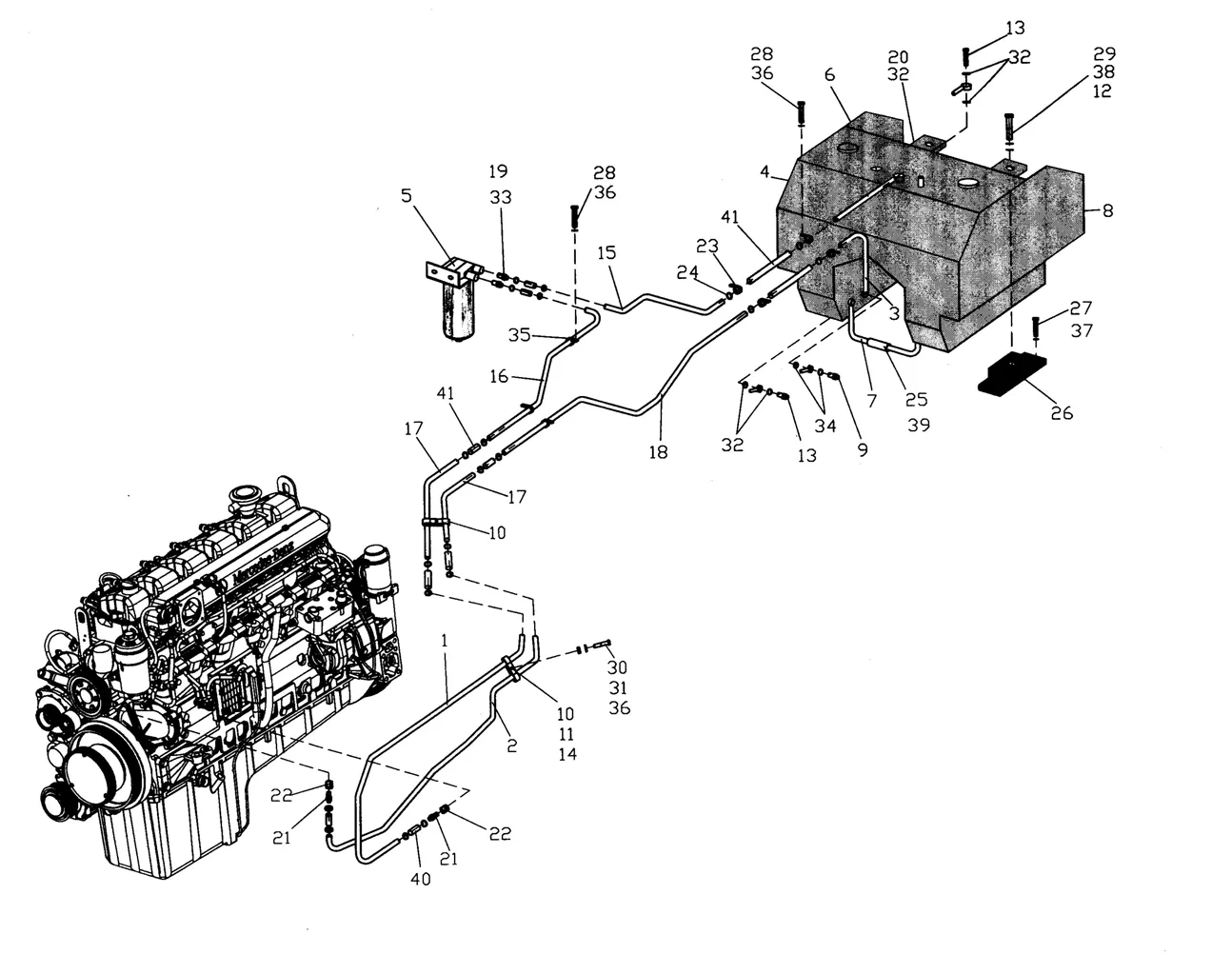

Схема: система питания К-744Р2, Рис. 2
Рис. 2 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 744Р2-1100310-1 Труба 1 шт.
2 744Р2-1100320-1 Труба 1 шт.
3 744Р2-1100330-1 Труба 1 шт.
4 744Р2-1100340-1 Труба 1 шт.
5 R90-VIR-01 Фильтр грубой очистки топлива 1 шт.
6 700.4202050 Сапун 1 шт.
7 744-1100030 Труба 2 шт.
8 744Р1-1101000 Бак топливный 1 шт.
9 700.1100038 Болт зажимной 1 шт.
10 700.3400019 Скоба 4 шт.
11 700.3400021-1 Втулка распорная 2 шт.
12 700А.0023082 Шайба 4 шт.
13 700А.1100039 Болт зажимной 3 шт.
14 700А.1100057-01 Втулка 4 шт.
15 744Р2-1100301-1 Труба 1 шт.
16 744Р2-1100302-1 Труба 1 шт.
17 744Р2-1100303-1 Труба 2 шт.
18 744Р2-1100306-1 Труба 1 шт.
19 744Р2-1100711 Штуцер 2 шт.
20 744Р2-1100714 Заглушка 1 шт.
21 910 105 010007 Штуцер 2 шт.
22 915 017 012200 Гайка 2 шт.
23 D14 14/15 (H14-000-270) Хомут обрезиненный 6 шт.
24 Norma TORRO 12-22/9 Хомут 20 шт.
25 Norma TORRO 16-27/9 Хомут 2 шт.
26 АКСС-400М Амортизатор 4 шт.
27 М16х40 Болт 16 шт.
28 М8х16 Болт 11 шт.
29 М27х70.88.45Х Болт 4 шт.
30 М8х35 Болт 2 шт.
31 М8 Гайка 2 шт.
32 12М1 Прокладка 7 шт.
33 16М1 Прокладка 2 шт.
34 20М1 Прокладка 2 шт.
35 14.22.9,0 Скоба 5 шт.
36 8.65Г Шайба 13 шт.
37 16.65Г Шайба 16 шт.
38 27.65Г Шайба 4 шт.
39 8х16,5-1,6 Рукав 0,44 м
40 10х17,5-1,5 Рукав 0,3 м
41 14х23-1,6 Рукав 2,5 м
