Установка двигателя OM457LA К-744Р2

Рис. 1 каталога ПТЗ 33 позиции Сборочная единица 744Р2-1000000-1

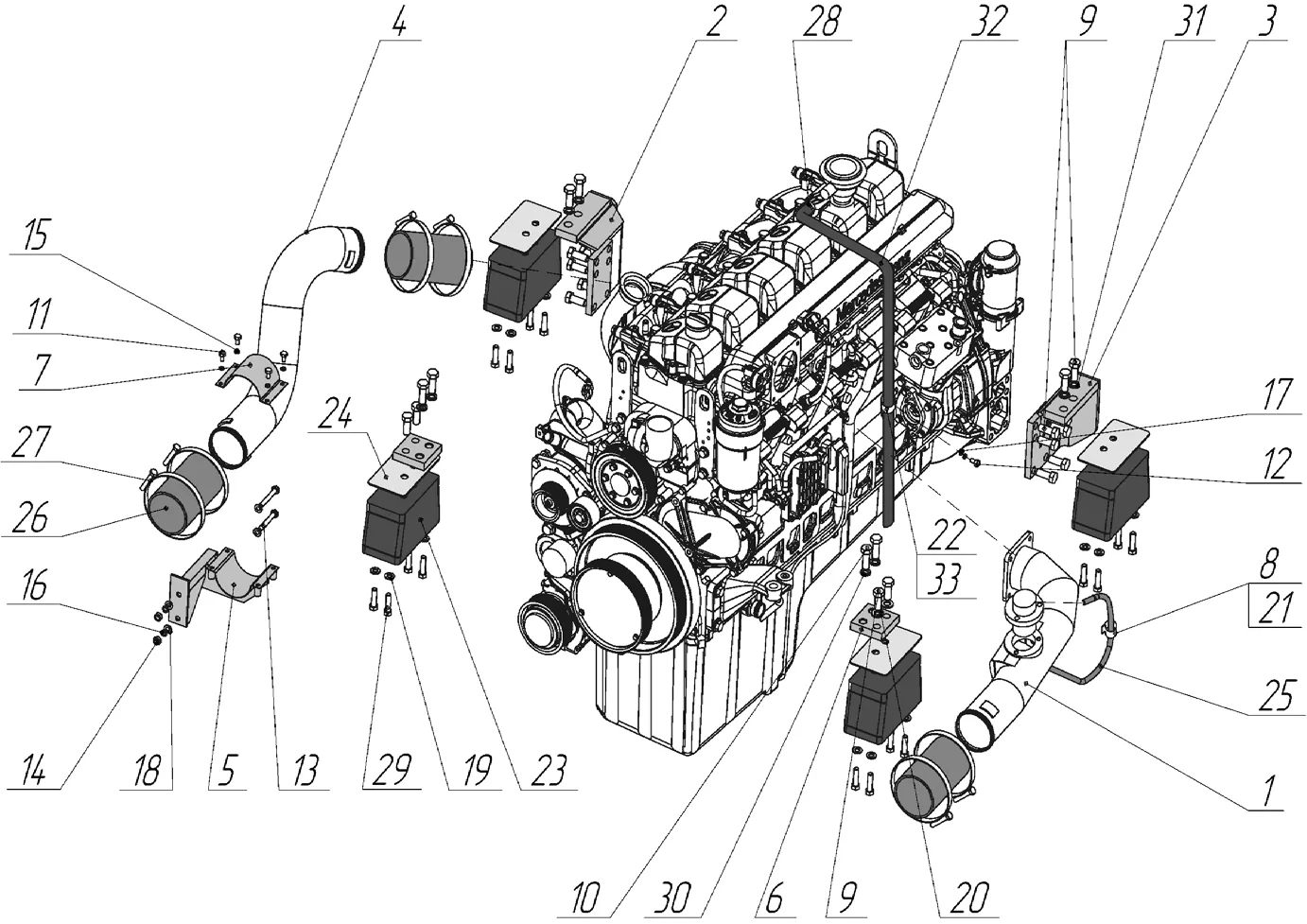

Схема: установка двигателя OM457LA К-744Р2, Рис. 1
Рис. 1 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 744Р2-1000370-1 Труба 1 шт.
2 744Р2-1000410-1 Кронштейн 1 шт.
3 744Р2-1000410-1-01 Кронштейн 1 шт.
4 744Р2-1000490 Труба 1 шт.
5 744Р2-1000500 Кронштейн 1 шт.
6 744Р2-1000302 Проставка 2 шт.
7 744Р2-1000501-1-01 Скоба 1 шт.
8 700А.1100057-02 Втулка 1 шт.
9 М16х1,5х40 Болт 20 шт.
10 М16х45 Болт 4 шт.
11 М8х16 Болт 4 шт.
12 М8х20 Болт 1 шт.
13 М10х75 Болт 2 шт.
14 М10 Гайка 2 шт.
15 8.65Г Шайба 5 шт.
16 10.65Г Шайба 2 шт.
17 8.01.019 Шайба 1 шт.
18 10.01.019 Шайба 4 шт.
19 12.01.019 Шайба 16 шт.
20 16.01.019 Шайба 2 шт.
21 20.32.11 Скоба 1 шт.
22 32.30.13,0 Скоба 1 шт.
23 А 397 240 00 18 Амортизатор 4 шт.
24 А 383 242 00 34 Крышка 4 шт.
25 А 541 070 81 32KZ Трубка топливная 1 шт.
26 А 002 094 63 82 Рукав 3 шт.
27 А 005 997 06 90 Хомут 6 шт.
28 30-45/9 Хомут 1 шт.
29 М12x1,5х45 Болт 16 шт.
30 А 352 990 24 40 Шайба 4 шт.
31 N 000 125 01 70 16 Шайба 4 шт.
32 Рукав Dу32 1,3 м
33 305 ТВ-40, 30 Трубка 0,04М
