Механизм переключения передач К-744Р2

Рис. 13 каталога ПТЗ 38 позиций Сборочная единица 744Р-1700000-3

Проще заменить узел целиком? Коробка передач для трактора К-744 (Р1, Р2, Р3) — от 288 750 ₽

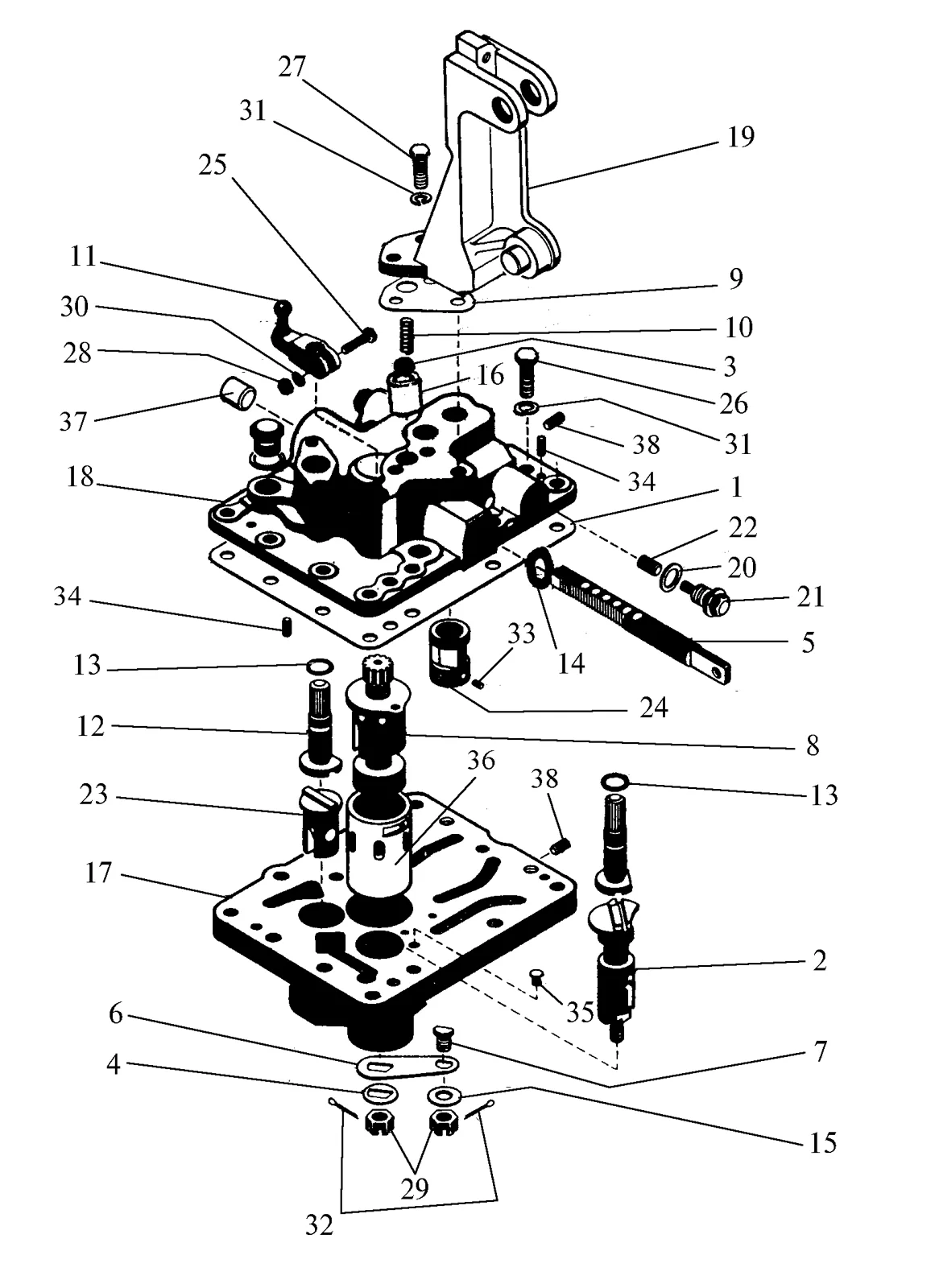

Схема: механизм переключения передач К-744Р2, Рис. 13
Рис. 13 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 700А.1702026-2 Прокладка 1 шт.
2 700.1702022 Поводок 2 шт.
3 Б9,525-100 Шарик 1 шт.
4 700А.1702035-1 Шайба 1 шт.
5 744Р-1702036 Рейка 1 шт.
6 700А.1702037-2 Защёлка 1 шт.
7 700А.1702038-1 Упор 1 шт.
8 744Р-1702030 Золотник 1 шт.
9 744-1702012 Прокладка 1 шт.
10 700А.1702049 Пружина 1 шт.
11 700.1702040-1 Рычаг 1 шт.
12 700.1702022 Поводок 1 шт.
13 014-018-25-1-3 Кольцо 2 шт.
14 014-022-25-1-3 Кольцо 1 шт.
15 700А.1702035 Шайба 1 шт.
16 744Р-1702011 Гильза 1 шт.
17 744Р-1702010 Корпус 1 шт.
18 744Р-1702020 Крышка 1 шт.
19 2256010-1702010-1 Кронштейн 1 шт.
20 700.1704039-1 Прокладка 4 шт.
21 700А.1702024 Пробка 4 шт.
22 700А.1702028 Золотник 3 шт.
23 700А.1702032-3 Золотник 1 шт.
24 700А.1702045-2 Пробка 1 шт.
25 М8х30 Болт 1 шт.
26 М10х25 Болт 3 шт.
27 М10х30 Болт 3 шт.
28 М8 Гайка 1 шт.
29 М10 Гайка 2 шт.
30 8.65Г.05 Шайба 1 шт.
31 10.65Г.05 Шайба 6 шт.
32 2,5х16.016 Шплинт 2 шт.
33 4u8х8 Штифт 1 шт.
34 8u8х18 Штифт 2 шт.
35 700А.1702048 Упор 1 шт.
36 744Р-1702044 Гильза 1 шт.
37 700.1702055 Заглушка 1 шт.
38 700.1702029 Заглушка 3 шт.
