Кулиса коробки передач К-744Р2

Рис. 12 каталога ПТЗ 20 позиций Сборочная единица 744Р-1717000-1

Проще заменить узел целиком? Коробка передач для трактора К-744 (Р1, Р2, Р3) — от 288 750 ₽

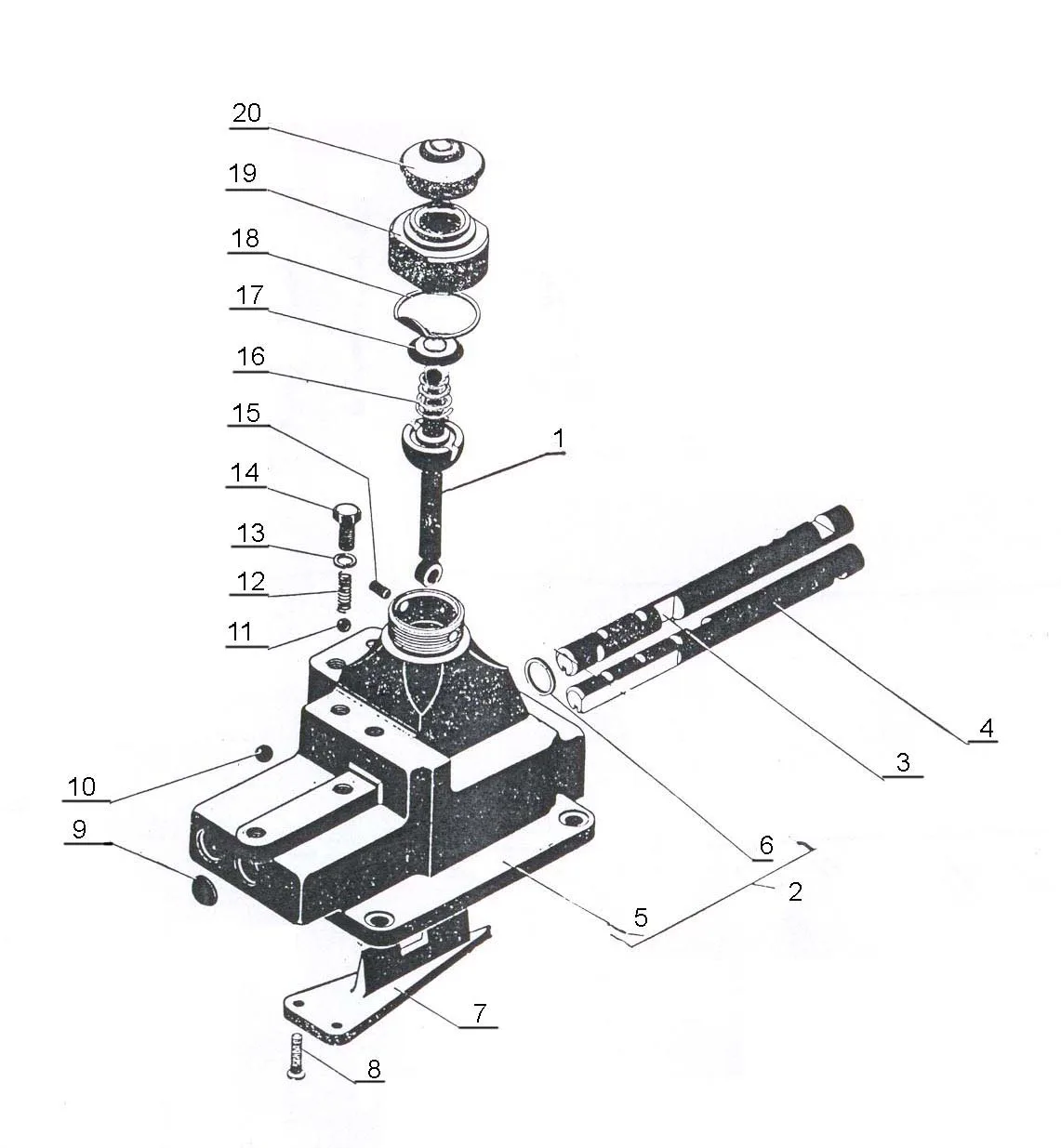

Схема: кулиса коробки передач К-744Р2, Рис. 12
Рис. 12 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 744Р-1717020-1 Рычаг 1 шт.
2 700А.1717010 Корпус 1 шт.
3 700.1717013-1 Валик 1 шт.
4 700А.1717060 Валик 1 шт.
5 700А.1717052-3 Корпус 1 шт.
6 022-028-36-1-3 Кольцо 2 шт.
7 700.1717058 Планка 1 шт.
8 700.1717059 Винт 2 шт.
9 26-10 Заглушка 2 шт.
10 Б 12,7-100 Шарик 1 шт.
11 Б 9,5-100 Шарик 2 шт.
12 700.1717037 Пружина 2 шт.
13 12.65Г.05 Шайба 2 шт.
14 М12х25 Болт 2 шт.
15 5u8х12 Штифт 2 шт.
16 700.1717018-1 Пружина 1 шт.
17 700.1717012-1 Крышка 1 шт.
18 700.1717066 Шайба 1 шт.
19 700.1717048-2 Гайка 1 шт.
20 700.1717049 Манжета 1 шт.
