Регулятор давления воздушной системы К-701, К-700А

Рис. 68 32 позиции Сборочная единица 700.10.30.000 Регулятор давления

Проще заменить узел целиком? Комплект сдваивания колес на к-700, к-700а, к-701 — от 115 000 ₽

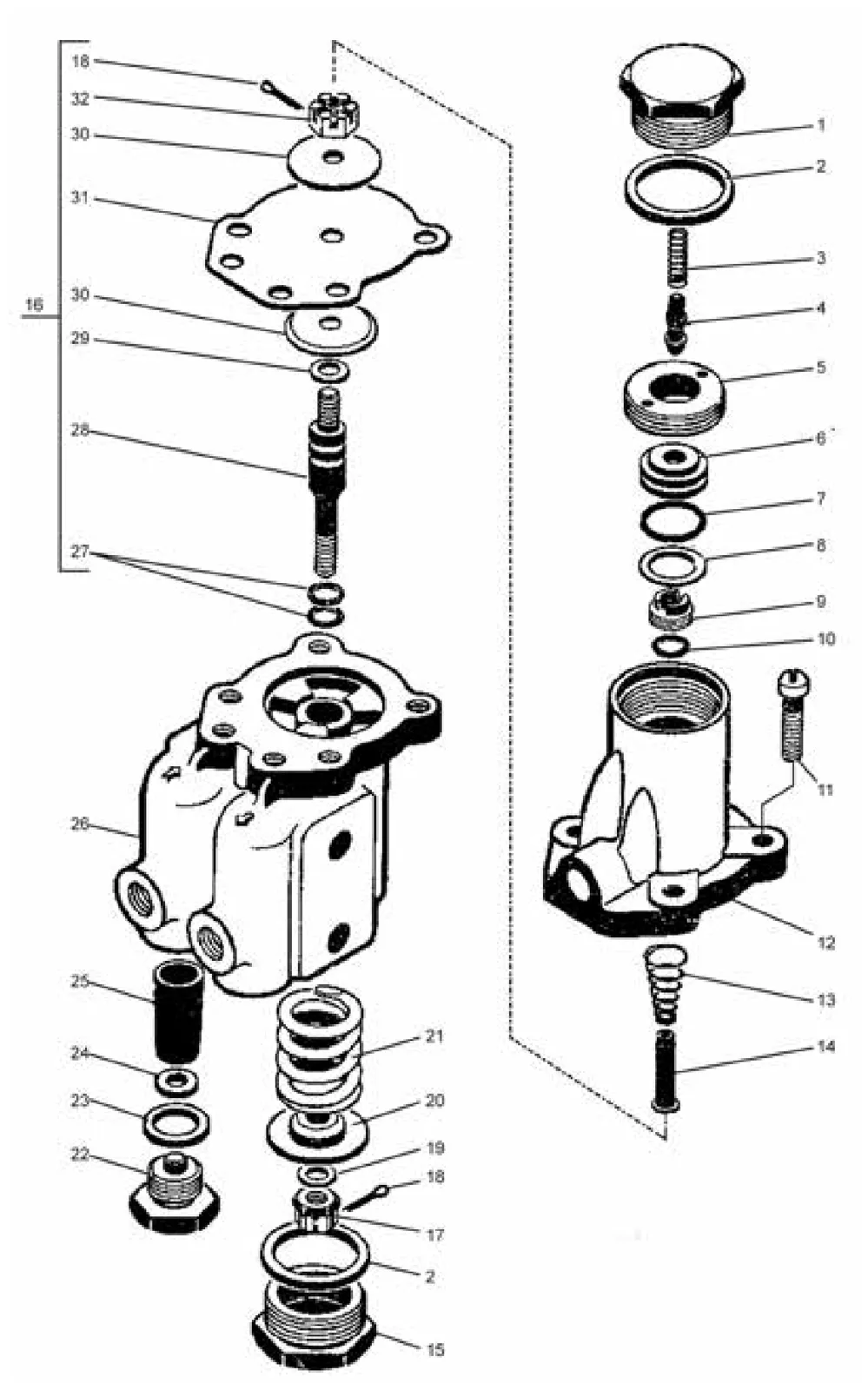

Схема: регулятор давления воздушной системы К-701, К-700А, Рис. 68
Рис. 68 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700.10.30.042 Пробка 1 1
2 700.10.30.027 Кольцо 2 2
3 700.10.30.024 Пружина 1 1
4 700.10.30.017 Клапан 1 1
5 700.10.30.041 Винт 1 1
6 700.10.30.023 Седло 1 1
7 700.10.30.031 Кольцо 1 1
8 700.10.30.026 Прокладка 3 3
9 700.10.30.033–1 Втулка 1 1
10 700.10.30.034 Кольцо 1 1
11 В1М6Х18 Винт 4 4
12 700.10.30.032 Корпус 1 1
13 700.10.30.016 Пружина 1 1
14 700.10.30.022 Толкатель 1 1
15 700.10.30.012 Пробка 1 1
16 700.10.30.020 Шток 1 1
17 700.10.30.021 Гайка 1 1
18 1.6Х10 Шплинт 2 2
19 6.01 Шайба 2 2
20 700.10.30.014 Шайба 1 1
21 700.10.30.015 Пружина 1 1
22 700.10.30.013 Пробка 2 2
23 700.10.30.028 Кольцо 2 2
24 700.10.30.029 Кольцо 2 2
25 700.10.30.019 Фильтр 2 2
26 700.10.30.011 Корпус 1 1
27 700.10.30.036 Кольцо 2 2
28 700.10.30.035 Шток 1 1
29 700.10.30.039 Прокладка 1 1
30 700.10.30.038 Шайба 2 2
31 700.10.30.037 Диафрагма 1 1
32 М6 Гайка 1 1
