Кран разобщительный К-701, К-700А

Рис. 67 22 позиции Сборочная единица КР20-3520010 Кран разобщительный КР-20

Проще заменить узел целиком? Комплект сдваивания колес на к-700, к-700а, к-701 — от 115 000 ₽

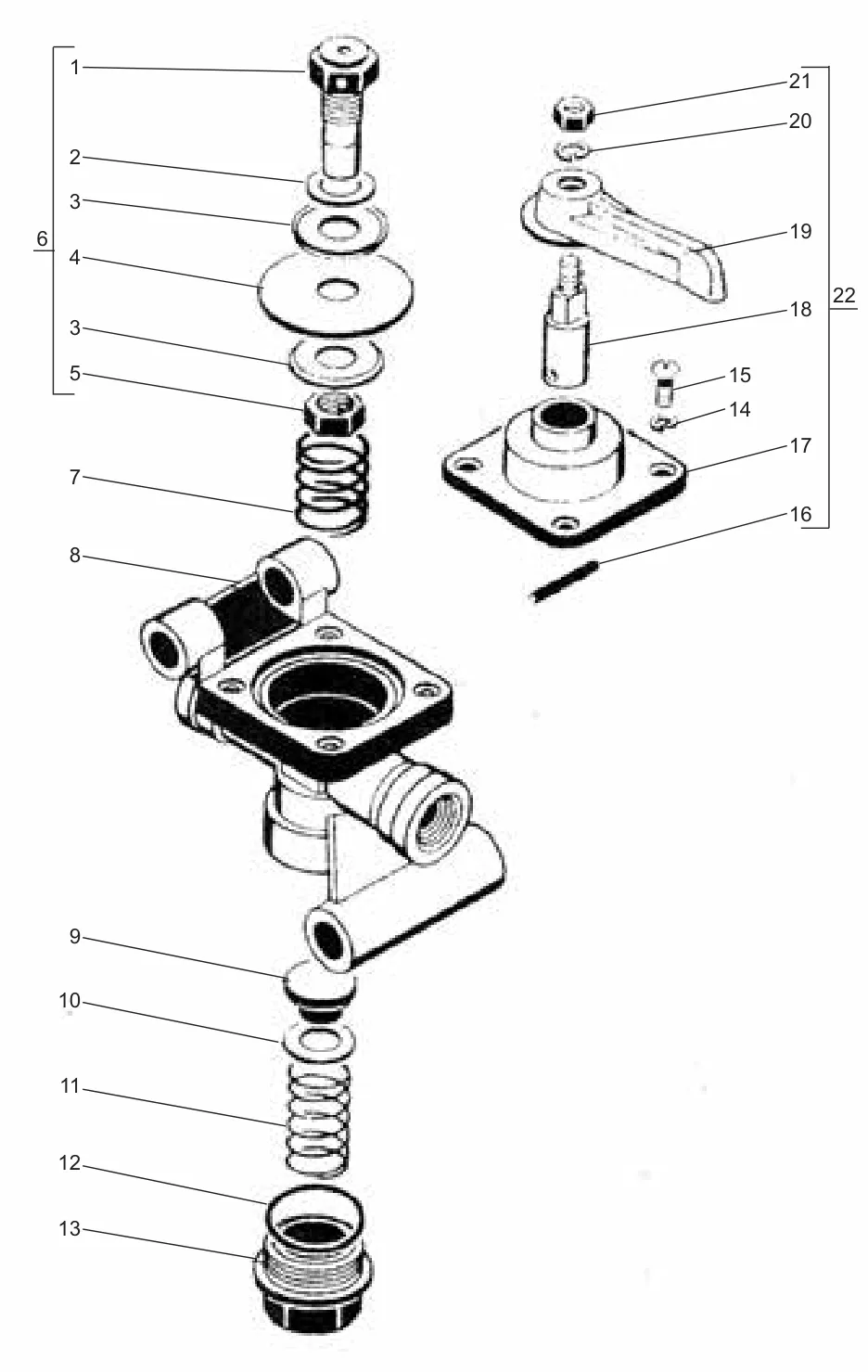

Схема: кран разобщительный К-701, К-700А, Рис. 67
Рис. 67 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 КР20-3520031А Шток — 1
2 КР20-3520034 Прокладка — 1
3 КР20-3520033 Чашка диафрагмы — 2
4 КР20-3520035 Прокладка — 1
5 900814-0 Гайка — 1
6 КР20-3520030 Шток с диафрагмой — 1
7 КР20-3520012 Пружина — 1
8 КР20-3520011 Корпус — 1
9 КР20-3520013 Клапан — 1
10 901025 Шайба — 1
11 КР20-3520014 Пружина — 1
12 451309 Прокладка — 1
13 КР20-3520016 Пробка — 4
14 900902 Шайба — 1
15 220079 Винт — 4
16 901222-0 Штифт — 1
17 КР20-3520021 Крышка — 1
18 КР20-3520022 Толкатель — 1
19 КР1-1104013 Ручка — 1
20 900903 Шайба — 1
21 900812-0 Гайка — 1
22 КР20-3520020 Крышка — 1
