Система тормозная трактора К-701, К-700А

Рис. 66 137 позиций Сборочная единица 701.35.00.000-2 Система тормозная трактора К-701, 700А.35.00.000-2 Система тормозная трактора К-700А

Проще заменить узел целиком? Комплект сдваивания колес на к-700, к-700а, к-701 — от 115 000 ₽

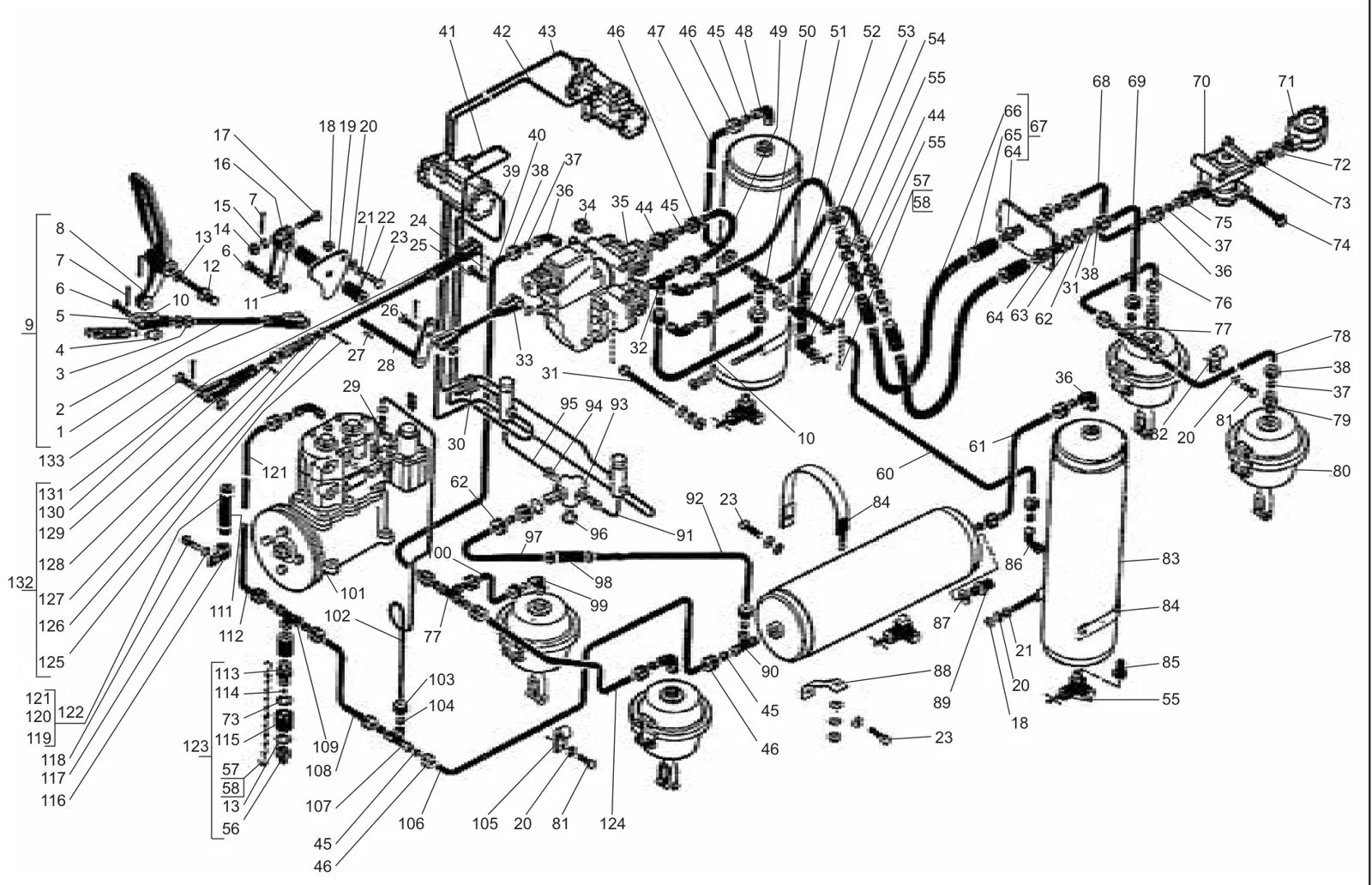

Схема: система тормозная трактора К-701, К-700А, Рис. 66
Рис. 66 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700.35.00.075-1 Вилка 1 1
2 700А.35.00.016 Тяга 1 1
3 М12×1.25 Гайка 2 2
4 700.35.00.113 Проушина 1 1
5 700.35.00.074-2 Вилка 1 1
6 6-10в12×40 Ось 2 2
7 2,5х20 Шплинт 6 6
8 700А.35.00.190 Педаль 1 1
9 700А.35.00.160 Педаль 1 1
10 700.35.00.109 Пружина 1 1
11 10.01 Шайба 7 7
12 700.35.00.094 Валик 1 1
13 700.15.00.016 Прокладка 2 2
14 М10 Гайка 4 4
15 10.65 Г Шайба 4 4
16 700.35.00.088-1 Рычаг 1 1
17 М10×45 Болт 1 1
18 М8 Гайка 7 7
19 700А.35.00.046 Мостик 1 1
20 8.65Г Шайба 18 18
21 8.01 Шайба 8 8
22 700А.35.00.023 Втулка 1 1
23 М8×25 Болт 5 5
24 2х20 Шплинт 1 1
25 700.17.19.055-2 Валик 1 1
26 6-10в12х36 Ось 1 1
27 5×7,5 Шпонка 1 1
28 700А.35.00.040 Валик 1 1
29 1-5 Угольник 1 1
30 700А.11.00.057-01 Втулка 2 2
31 М10×120 Болт 3 3
32 700.35.06.046 Тройник 1 1
33 700А.35.00.020 Тяга 1 1
34 КГ3 Пробка 1 1
35 700.35.00.090-2 Кран 1 1
36 2-10 Угольник 3 3
37 10 Муфта 20 20
38 1-10 Гайка 20 20
39 700А.35.00.033-40 Труба 1 1
40 700А.35.00.033-66 Труба 1 1
41 700А.35.00.033-38 Труба 1 1
42 700А.35.00.033-39 Труба 1 1
43 700А.35.00.033-41 Труба 1 1
44 1-14 Штуцер 2 2
45 14 Муфта 18 18
46 1-14 Гайка 18 18
47 700А.35.00.033-51 Труба 1 1
48 1-14 Угольник 3 3
49 700.35.06.047-6 Труба 1 1
50 14 Тройник 1 1
51 700А.35.00.033-67 Труба 1 1
52 700А.35.00.033-08 Труба 1 1
53 700.35.00.100 Клапан 1 1
54 700А.35.00.053 Тройник 1 1
55 700А.35.00.220 Кран 4 4
56 700.35.06.036-2 Пробка 2 2
57 700.14.00.053 Звено цепочки 14 14
58 700.35.06.038 Ушко 4 4
59 700А.35.00.033-52 Труба 1 1
60 700А.35.00.033-75 Труба 1 1
61 700А.35.00.033-71 Труба 1 1
62 M16X1,5 Гайка 5 5
63 16.65Г Шайба 5 5
64 700А.35.00.048 Ниппель 4 4
65 700А.35.00.057 Муфта 4 4
66 10х17,5-15 Рукав 2 2
67 700А.35.00.230 Рукав 2 2
68 700А.35.00.033-12 Труба 1 1
69 700А.35.00.033-09 Труба 1 1
70 700.35.00.130-1 Кран 1 1
71 700.35.00.140-1 Головка 1 1
72 700.35.00.069 Прокладка 2 2
73 700.35.06.019-1 Штуцер 1 1
74 М8×70 Болт 2 2
75 2-10 Штуцер 1 1
76 700А.35.00.033-11 Труба 1 1
77 10 Тройник 2 2
78 700А.35.00.033-10 Труба 1 1
79 1-10 Штуцер 2 2
80 700.23.00.220 Камера 4 4
81 М8×16 Болт 5 5
82 ХПО-15×9 Хомутик 6 6
83 700.35.13.000-1 Баллон 3 3
84 700А.35.00.060 Лента 6 6
85 700А.35.00.012 Переходник 2 2
86 700А.35.00.038 Угольник 1 1
87 ФТ14×20×1,5 Прокладка 1 1
88 700А.35.00.037-1 Кронштейн 2 2
89 700А.35.00.054 Штуцер 1 1
90 700А.35.00.039 Тройник 1 1
91 700А.35.00.033-03 Труба 1 1
92 700А.35.00.055 Труба 1 1
93 700А.35.00.029 Крестовина 1 1
94 700.82.00.017 Ниппель 2 2
95 700А.35.00.033-02 Труба 1 1
96 700А.38.00.100 Датчик 1 1
97 700А.35.00.055-01 Труба 1 1
98 10×17,5-15 Рукав 1 1
99 1-10 Угольник 2 2
100 700А.35.00.033-05 Труба 1 1
101 700А.10.00.020 Компрессор — 1
101 701.10.00.210 Компрессор 1 —
102 700А.35.00.033-27 Труба — 1
102 701.35.00.012-06 Труба 1 —
103 1-5 Гайка 2 2
104 5 Муфта 2 2
105 ХПО-10×9 Хомутик 3 3
106 700А.35.00.033-44 Труба 1 1
107 700.35.06.051 Тройник 1 1
108 700А.35.00.033-43 Труба 1 1
109 700А.35.00.051 Тройник 1 1
110 700А.35.00.056 Труба — 1
110 701.35.00.018 Труба 1 —
111 14×23-16 Рукав 1 1
112 700А.35.00.056-01 Труба — 1
112 701.35.00.018-01 Труба 1 —
113 700.35.00.067 Штуцер 1 1
114 700.35.00.068 Шарик 1 1
115 700.35.00.066 Корпус 1 1
116 ХПО-10×7 Хомутик 1 1
117 6.65Г Шайба 1 1
118 М6×16 Болт 1 1
119 ХШ Шплинт 4 4
120 ХР Рамка 4 4
121 17-21 Лента 4 4
122 17-21-3 Хомут 4 4
123 700.35.00.080 Клапан 1 1
124 700А.35.00.033-04 Труба 1 1
125 4×25 Шплинт 1 1
126 12.01 Шайба 2 2
127 700.35.00.079 Пружина 1 1
128 4Пр2за×18 Штифт 1 1
129 700А.35.00.024 Шток 1 1
130 700.35.00.077-3 Вилка 1 1
131 700.35.00.081 Вилка 1 1
132 700А.35.00.180 Тяга 1 1
133 700.17.19.055-3 Валик 2 2
