Компрессор К-701, К-700А

Рис. 69 67 позиций Сборочная единица 540-3509015 Компрессор, 130–3509015 Компрессор

Проще заменить узел целиком? Комплект сдваивания колес на к-700, к-700а, к-701 — от 115 000 ₽

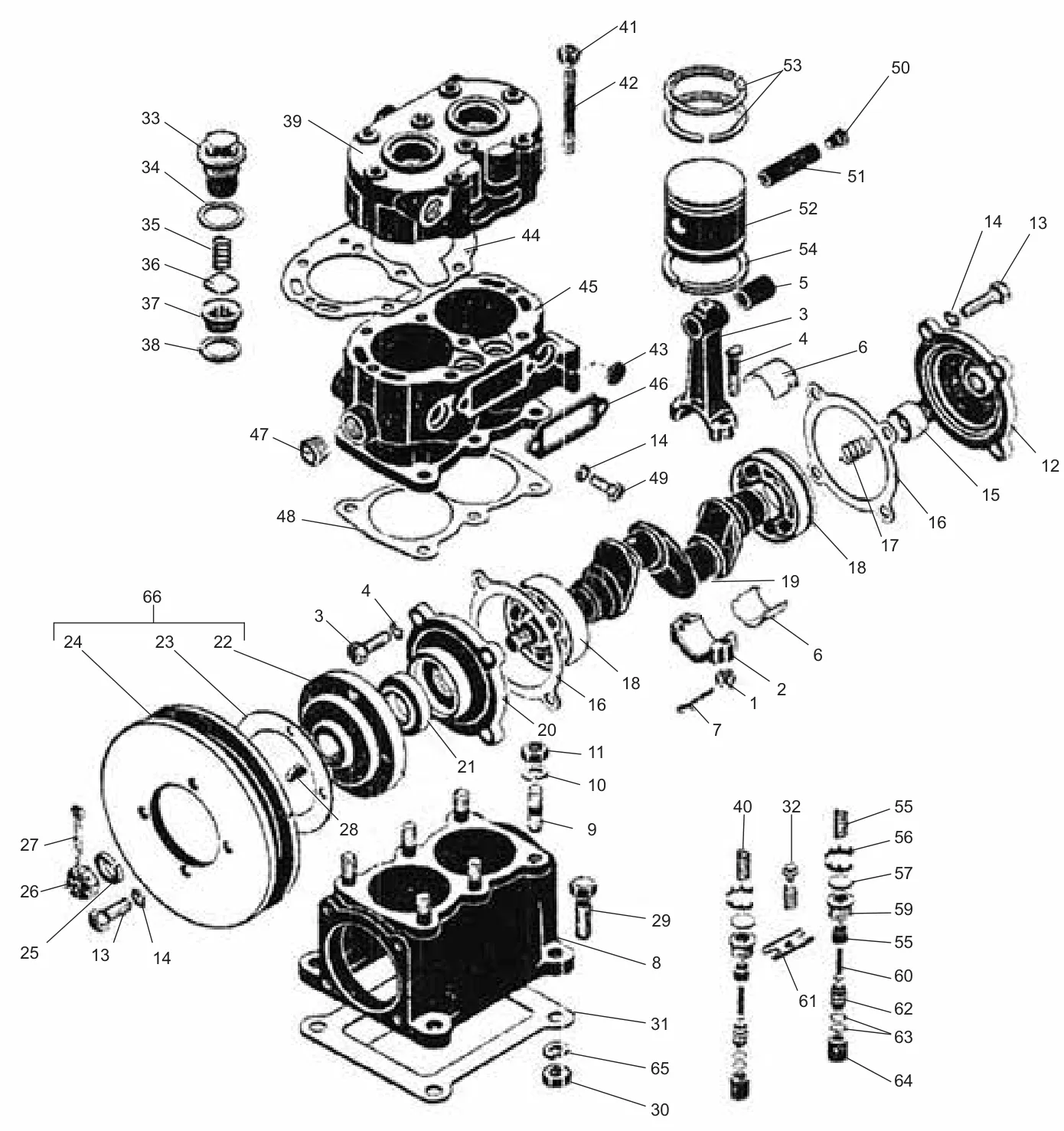

Схема: компрессор К-701, К-700А, Рис. 69
Рис. 69 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 303032-П Гайка М8×1 2 2
2 130–3509196-Б Крышка шатуна 2 2
3 130–3509190-Б Шатун 2 2
4 120–3509200 Болт шатуна 2 2
5 130–3509194 Втулка верхней головки шатуна 2 2
6 130–3509092 Вкладыш шатуна 2 2
7 258013-П Шплинт 2×16 2 2
8 130–3509020-Б Картер 1 1
9 304020-П8 Шпилька М10×1×25 6 6
10 252136-П2 Шайба пружинная 6 6
11 303112-П29 Гайка М10Х1 6 6
12 130–3509090 Крышки картера задняя 1 1
13 201458-П29 Болт М8Х25 8 8
14 252135-П2 Шайба пружинная 8 8
15 120–3509094 Уплотнитель задней крышки 1 1
16 120–3509063 Прокладка 2 2
17 120–3509093 Пружина уплотнителя задней крышки 1 1
18 120–3509113 Подшипник 207 2 2
19 130–3509110-А Вал коленчатый 1 1
20 130–3509060 Крышка картера передняя 1 1
21 120–3509070-А2 Сальник с пружиной 1 1
22 701.10.00.091 Ступица шкива компрессора 1 —
22 500-3509134 Ступица шкива компрессора — 1
23 500–3509137 Прокладка регулировочная 7 —
24 500-3509132 Шкив компрессора — 1
24 701.10.00.068-2 Шкив компрессора 1 —
25 252016-П29 Шайба 14 — 1
26 250978-П29 Гайка М14×15 — 1
27 258039-П29 Шплинт 3,2×20 — 1
29 201499-П8 Болт М10×30 — 4
30 250810-П8 Гайка М10 4 4
31 130–3509103-Б Прокладка нижней крышки картера 1 1
32 130–3509355 Направляющая пружины коромысла 1 1
33 120–3509044 Пробка нагнетательного клапана 2 2
34 120–3509045 Прокладка 2 2
35 120–3509048 Пружина нагнетательного клапана 2 2
36 130–3509050 Клапан нагнетательный 2 2
37 130–3509051-А Седло нагнетательного клапана 2 2
38 130–3509055 Прокладка 2 2
39 130–3509040 Головка цилиндров 1 1
40 130–3509342 Пружина коромысла 1 1
41 250511-П29 Гайка 8 8
42 414039-П8 Шпилька М8×1×57 8 8
43 260307-П Заглушка 20 4 4
44 130–3509043-А Прокладка головки 1 1
45 130–3509030-А Блок цилиндров 1 1
46 130–3509240 Прокладка проставки воздушного фильтра 1 1
47 262518-П Пробка РК 3/8" 2 2
48 130–3509038 Прокладка блока цилиндров 1 1
49 201454-П8 Болт М8Х16 2 2
50 120–3509171 Заглушка поршневого пальца 2 2
51 130–3509170 Палец поршневой 1 1
52 130–3509160 Поршень 1 1
53 130–3509164 Кольцо компрессионное 2 2
54 130–3509166 Кольцо поршневое маслосъемное 1 1
55 130–3509099 Гнездо штока впускного клапана 2 2
56 130–3509328 Пружина впускного клапана 2 2
57 130–3509056 Клапан впускной 2 2
58 130–3509363 Направляющая впускного клапана 1 1
59 130–3509069 Седло впускного клапана 2 2
60 130–3509344-Б Шток впускного клапана 2 2
61 130–3509337-Б2 Коромысло впускных клапанов 1 1
62 130–3509065-В Плунжер впускного клапана 2 2
63 130–3509067 Кольцо уплотнитель ное плунжера 4 4
64 130–3509068-Б Втулка плунжера 2 2
65 Шайба 4 4
66 701.10.00.170-2 Шкив 1 —
