Рама К-701, К-700А

Рис. 70 39 позиций Сборочная единица 700А.28.00.000-2 Рама

Проще заменить узел целиком? Полурама передняя тракторов к-700, к-701 2026 — от 60 000 ₽

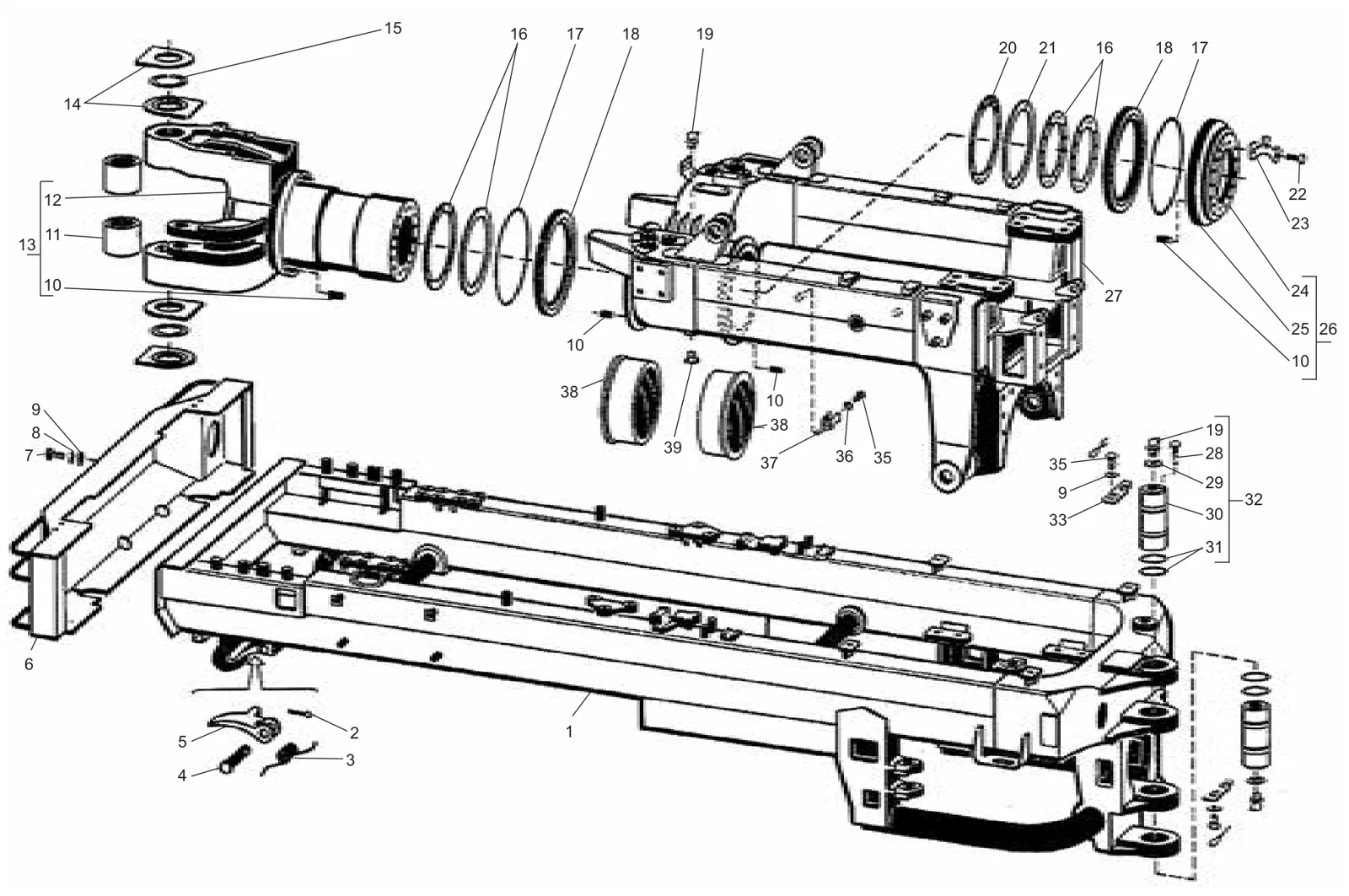

Схема: рама К-701, К-700А, Рис. 70
Рис. 70 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700А.28.01.000-3 Полурама передняя 1 1
2 3,2×20 Шплинт 2 2
3 700А.28.00.034-1 Пружина 2 2
4 6-16в12×60 Ось 2 2
5 700А.28.00.035 Защелка 2 2
6 700А.28.00.070 Бампер 1 1
7 М16×32 Болт 4 4
8 16.65Г Шайба 4 4
9 16.01 Шайба 8 8
10 700.28.02.061 Штифт 2 2
11 700.28.00.023 Втулка 2 2
12 700А.28.00.110 Труба шарнира 1 1
13 700А.28.00.020 Труба шарнира 1 1
14 700А.28.00.033 Шайба 4 4
15 700.28.00.016 Лента 2 2
16 700.28.00.012 Кольцо 4 4
17 700.28.00.013 Пружина 2 2
18 700.28.00.040-1 Манжета 400×360 2 2
19 2.3.45 Масленка 3 3
20 700.28.00.043-02 Прокладка 4 4
21 700.28.00.48-03 Прокладка 4 4
22 M16× 1,5×50 Болт 15 15
23 700.28.00.047-1 Планка 5 5
24 700.28.00.025-2 Крышка 1 1
25 700.28.00.024-1 Обойма 1 1
26 700.28.00.030-2 Крышка 1 1
27 700А.28.02.000-1 Полурама задняя 1 1
28 М12×25 Болт 2 2
29 700.28.00.019 Заглушка 2 2
30 700А.28.00.019 Ось 2 2
31 090-100-58-1-3 Кольцо 4 4
32 700А.28.00.010 Ось 2 2
33 700А.28.00.021 Клин 2 2
34 3М16×40 Болт 4 4
35 М10×25 Болт 2 2
36 10.65Г Шайба 2 2
37 700А.28.00.023 Клипс 2 2
38 700А.28.02.079 Втулка 2 2
39 КГ1/8» Пробка 1 1
