Установка кабины трактора К-701, К-700А

Рис. 71 66 позиций Сборочная единица 701.00.67.000-1 Установка кабины трактора К-701, 700А.00.67.000-2 Установка кабины трактора К-700А

Проще заменить узел целиком? Кабина на трактор К-700 Кировец — от 339 000 ₽

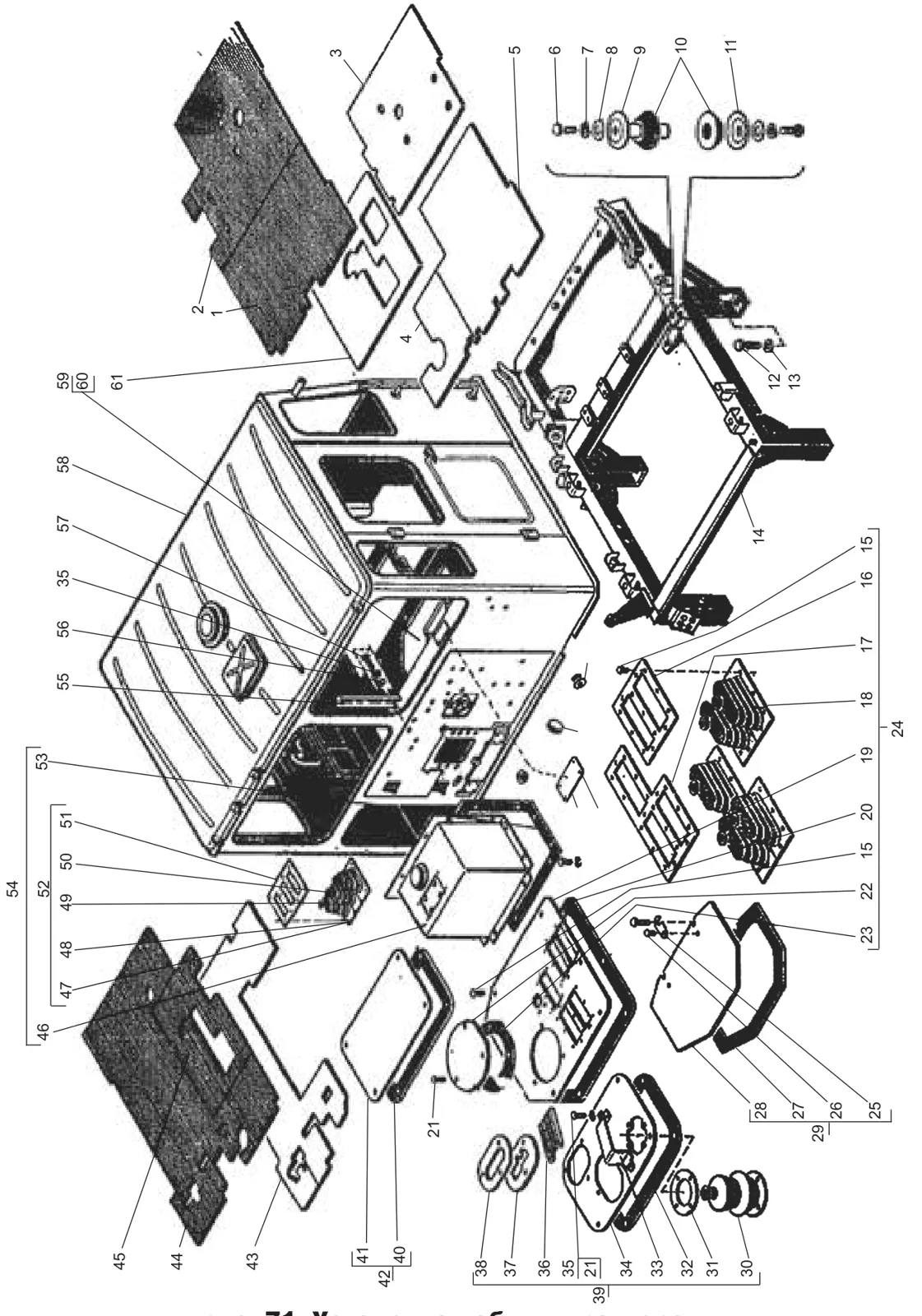

Схема: установка кабины трактора К-701, К-700А, Рис. 71
Рис. 71 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700А.00.67.011-5 Коврик 1 1
2 700А.00.67.017-1 Коврик 1 1
3 701.00.67.011 Коврик 1 —
4 701.00.67.018 Коврик 1 —
5 701.00.67.019 Коврик 1 1
6 М16×1,5×35 Болт 8 8
7 16.65Г Шайба 8 8
8 16.01 Шайба 8 8
9 700.00.67.210-1 Чашка 4 4
10 700.00.67.096 Амортизатор 8 8
11 700А.00.67.027 Чашка 4 4
12 ЗМ20×50 Болт 4 4
13 20.65Г Шайба 4 4
14 700А.67.12.000-2 Постамент 1 1
15 4×14 Заклепка 48 48
16 700А.00.67.105 Обечайка 1 1
17 700А.00.67.038-1 Обечайка 1 1
18 700А.00.67.107-01 Кожух 5 5
19 700А.00.67.070-1 Крышка 1 1
20 700А.00.67.041-1 Прокладка 1 1
21 М8×20 Болт 27 27
22 700А.00.67.073-1 Крышка 1 1
23 700А.00.67.074-1 Прокладка 1 1
24 700А.00.67.060-3 Крышка 1 1
25 700.00.67.086 Крючок 2 2
26 6×14 Заклепка 2 2
27 700А.00.67.045-1 Прокладка 1 1
28 700А.00.67.044-1 Крышка 1 1
29 700А.00.67.090-1 Крышка 1 1
30 700.00.67.021-1 Кожух 1 1
31 700А.00.67.022-1 Кольцо 1 1
32 700А.00.67.062-2 Прокладка 1 1
33 700.00.67.109 Упор 1 1
34 700А.00.67.030-1 Крышка 1 1
35 8.65Г Шайба 3 3
36 700А.00.67.117 Прокладка 1 1
37 700А.00.67.023-1 Прокладка 1 1
38 700А.00.67.024-1 Обечайка 1 1
39 700А.00.67.010-1 Крышка 1 1
40 700А.00.67.077-1 Прокладка 1 1
41 700А.00.67.108 Крышка 1 1
42 700А.00.67.230 Крышка 1 1
43 701.00.67.013 Коврик 1 —
44 700А.00.67.016-1 Коврик 1 1
45 700А.00.67.012-5 Коврик 1 1
46 700.00.67.120-1 Крышка 1 1
47 700.00.67.093 Скоба 2 2
48 3×10 Заклепка 4 4
49 700.00.67.033 Кожух 2 2
50 700.00.67.034 Кожух 1 1
51 700.00.67.025-1 Фланец 1 1
52 700.00.67.040-1 Кожух 1 1
53 700.00.67.072-2 Прокладка 1 1
54 700.00.67.150-1 Крышка 1 1
55 700А.00.67.031-1 Кожух 1 1
56 8.01 Шайба 7 7
57 В1М8×18 Винт 1 1
58 700А.67.00.000-1 Кабина 1 1
59 700А.00.67.032-1 Знак заводской — 1
59 701.00.67.014-1 Знак заводской 1 —
60 700А.00.67.033-3 Таблица 1 1
61 701.00.67.017 Коврик 1 —
62 700А.67.00.179 Заглушка 1 1
63 В1М6×10 Винт 4 4
64 700А.00.67.086 Заглушка 1 1
65 700.67.00.088 Заглушка 1 1
