Кабина К-701, К-700А

Рис. 72 81 позиция Сборочная единица 700А.67.00.000-1 Кабина

Проще заменить узел целиком? Кабина на трактор К-700 Кировец — от 339 000 ₽

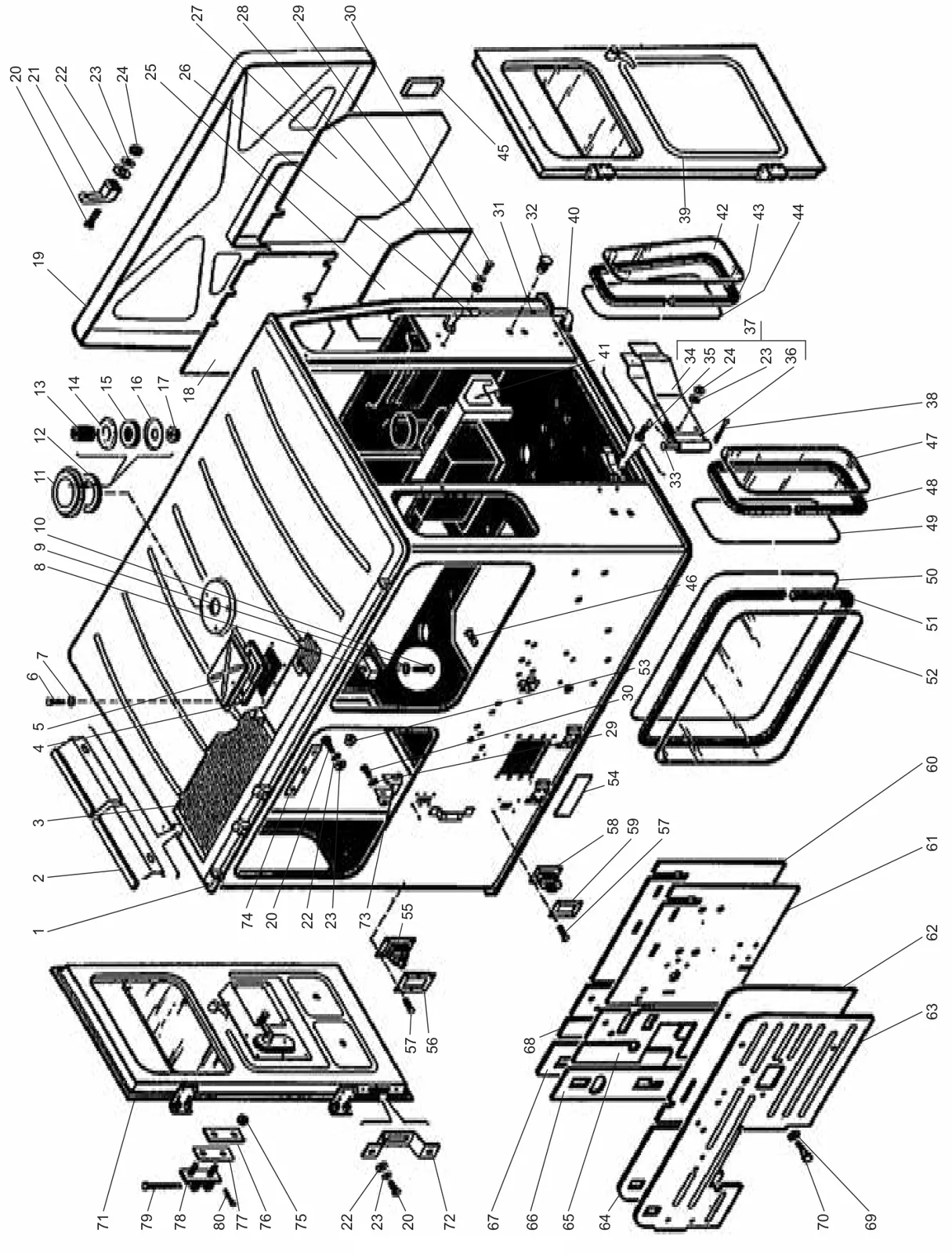

Схема: кабина К-701, К-700А, Рис. 72
Рис. 72 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700А.67.01.000-1 Кабина 1 1
2 700А.67.00.172 Кожух 2 2
3 700A.67.00.250-1 Обивка 2 2
4 700А.67.00.157 Прокладка 1 1
5 700А.67.00.158-1 Заглушка 1 1
6 М8×30 Болт 6 6
7 8.65Г Шайба 10 10
8 700А.67.00.146 Опора 2 2
9 700А.67.00.181 Чашка 1 1
10 Б4×20 Шуруп 2 2
11 700A.67.00.220-1 Заглушка 1 1
12 700А.67.00.159 Прокладка 1 1
13 700.13.00.029-1 Втулка 3 3
14 700.13.00.027-1 Шайба 3 3
15 700.13.00.028 Кольцо 3 3
16 700.13.00.027 Шайба 3 3
17 М12 Гайка 3 3
18 700А.67.00.033 Лист 1 1
19 700А.67.00.156-1 Кожух 1 1
20 В1М6×18 Винт 22 22
21 700А.67.00.183 Крючок 2 2
22 6.01 Шайба увеличенная 22 22
23 6.65Г Шайба 6 6
24 М6 Гайка 6 6
25 700А.67.00.177 Лист 1 1
26 700A.67.00.240 Кронштейн 2 2
27 700А.67.00.032 Лист 1 1
28 М8 Гайка 8 8
29 8.01 Шайба 4 4
30 В1М8×18 Винт 18 18
31 700.67.00.051 Поручень 2 2
32 700.67.00.088 Заглушка 9 9
33 6-6в12х50 Ось 2 2
34 700А.67.00.187 Пружина 4 4
35 М6×18 Болт 2 2
36 700А.67.00.188 Петля 2 2
37 700A.67.00.270 Фиксатор 2 2
38 1,6×14 Шплинт 2 2
39 700.67.09.000-2 Дверь 1 1
40 700.67.00.010-2 Кронштейн 2 2
41 700A.67.00.050-1 Опора 1 1
42 700А.67.00.043 Стекло 2 2
43 700.67.00.108-03 Уплотнение 2 2
44 700.67.00.109-03 Шнур 2 2
45 700А.67.00.178 Заглушка 1 1
46 700А.67.00.029 Заглушка 8 8
47 700А.67.00.042-01 Стекло 2 2
48 700.67.00.108-02 Уплотнение 2 2
49 700.67.00.109-02 Шнур 2 2
50 700.67.00.109-01 Шнур 4 4
51 700.67.00.108-01 Уплотнение 4 4
52 700А.67.00.042 Стекло 4 4
53 700А.00.67.086 Заглушка 3 3
54 700А.67.00.153 Лист 1 1
55 700.67.00.139 Кожух 1 1
56 700.67.00.142 Фланец 1 1
57 4×14,37 Заклепка 10 10
58 700.67.00.141 Кожух 1 1
59 700.67.00.143 Фланец 1 1
60 700А.67.00.123 Обивка 1 1
61 700А.67.00.126 Прокладка 1 1
62 700А.67.00.035 Лист 1 1
63 700А.67.00.154-1 Кожух 1 1
64 700А.67.00.034 Лист 1 1
65 700А.67.00.095-2 Прокладка 1 1
66 700А.67.00.026-2 Обивка 1 1
67 700А.67.00.038 Обивка 1 1
68 700А.67.00.039 Прокладка 1 1
69 8.01 Шайба 18 18
70 700А.67.00.171 Болт 12 12
71 700.67.08.000 Дверь 1 1
72 700А.67.00.186 Ограничитель 2 2
73 700А.67.00.037 Кронштейн 1 1
74 700А.67.00.173 Планка 2 2
75 М10 Гайка 8 8
76 700А.67.00.191 Планка 4 4
77 700А.67.00.189 Прокладка 4 4
78 700A.67.00.280 Створка 4 4
79 700.67.00.014-1 Ось 4 4
80 3,2×18 Шплинт 4 4
81 700A.67.00.095-2 Прокладка 1 1
