Фильтр коробки передач (образца до 1990 года) К-701, К-700А

Рис. 46 29 позиций Сборочная единица 700.17.16.000-4 Фильтр коробки передач

Проще заменить узел целиком? КПП К-700, К-700А, К-701 (700А.17.00.000) — новая, усиленная, капремонт — от 499 000 ₽

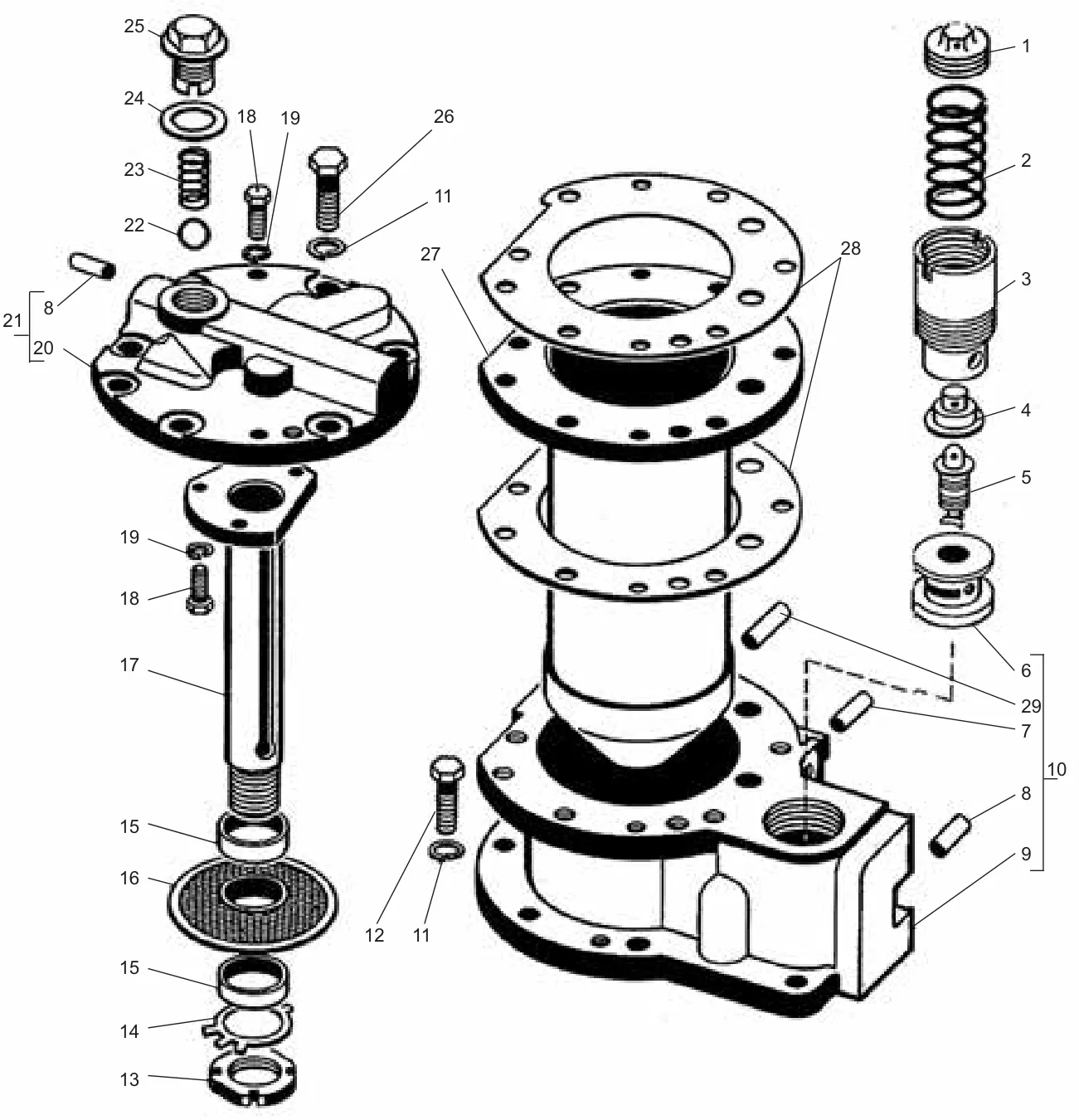

Схема: фильтр коробки передач (образца до 1990 года) К-701, К-700А, Рис. 46
Рис. 46 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700.17.16.103 Пробка 1 1
2 700.17.16.105 Пружина 1 1
3 700.17.16.104 Гильза 1 1
4 700.17.16.106 Тарелка 1 1
5 700.17.16.107 Клапан 1 1
6 700.17.16.108 Седло 1 1
7 700.17.16.109 Штифт 1 1
8 700.17.16.083-01 Заглушка 2 2
9 700.17.16.034-4 Корпус 1 1
10 700.17.16.090-1 Корпус 1 1
11 10.65Г Шайба 7 7
12 М10×25 Болт 8 8
13 700.17.16.099 Гайка 1 1
14 27.01 Шайба 1 1
15 700.17.16.077 Втулка 2 2
16 700.17.16.170 Секция 23 23
17 700.17.16.120 Основание 1 1
18 М6×18 Болт 5 5
19 6.65Г Шайба 5 5
20 700.17.16.036-4 Крышка 1 1
21 700.17.16.110 Крышка 1 1
22 В16-200 Шарик 1 1
23 700.46.14.039 Пружина 1 1
24 700.17.16.094-01 Прокладка 1 1
25 700.17.16.093 Пробка 1 1
26 М10×35 Болт 7 7
27 700.17.16.100 Стакан 1 1
28 700.17.16.078 Прокладка 2 2
29 10Пр2a×28 Штифт 1 1
