Основной передний отвал на колёсный Т-150К — шириной 2800 мм, механического или гидравлического поворота. На гусеничные ДТ-75 и ВТ-90 отвалы бывают разборные и неразборные, с одним или двумя цилиндрами подъёма. Для любого трактора ХТЗ есть задние отвалы на трёхточечную навеску. Ниже — все исполнения с размерами и как выбрать.
Отвалы на Т-150К

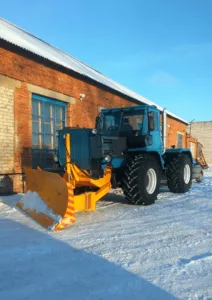

Мехповоротный комплект для Т-150К поставляется целиком: отвал, подрамник, цилиндр подъёма, поворотная проставка, пальцы, крепёж, РВД и ящик-противовес. Лобовой лист — 8 мм, ножи — 12 мм из стали 65Г. Производитель выпускает и облегчённые отвалы с лобовым листом 6 мм без ящика-противовеса: облегчённый мехповоротный весит 750 кг против 850 кг у обычного.
| Исполнение | Ширина × высота, масса |
|---|---|
| мехповоротный, 1 цилиндр подъёма | 2800 × 1000 мм, 850 кг |
| гидроповоротный, 1 цилиндр поворота | 2800 × 1000 мм, 849 кг |
| гидроповоротный, 2 цилиндра поворота | 2800 × 1000 мм, 883 кг |
| гидроповоротный с гидроперекосом | 2800 × 1000 мм, 907 кг |
| клиновидный снегоуборочный | 3000 × 1100 мм, 972 кг |
| коммунальная бабочка, ножи из техпластины | 3030 × 1030 мм, 635 кг |
| конический снегоуборочный | передний 4000 × 1400 мм, 1205 кг; задний 3000 × 1000 мм |
| обратный грейдерный | 3200 × 850 мм; механический или гидравлический поворот |
| лесной, для брёвен | ширина 2500 мм, 1305 кг |
Для ХТЗ-17221 есть мехповоротный и гидроповоротный отвалы — 2800 × 1000 мм, 860 кг, лобовой лист 8 мм.
Гидроповоротный отвал с одним или двумя цилиндрами поворота — разница в массе всего 34 кг. Под цилиндры поворота нужна свободная секция гидрораспределителя трактора, под гидроперекос — ещё одна.
Задние отвалы для любого ХТЗ
Задний отвал вешается на штатную трёхточечную навеску любого трактора ХТЗ — рама на тракторе не нужна. Это вариант для тех, у кого спереди погрузчик или отвал нужен время от времени.
| Исполнение | Ширина × высота, масса |
|---|---|
| прямой неповоротный | 2800 × 1000 мм, 516 кг |
| мехповоротный | 2800 × 1000 мм, 628 кг |
| гидроповоротный, 1 цилиндр | 2800 × 1000 мм, 628 кг |
| клиновидный снегоуборочный | 3000 × 1200 мм, 816 кг |
Как устроена задняя навеска Т-150К и как её регулировать — в статье «Навеска и гидросистема Т-150К».
Отвалы на ДТ-75
На гусеничный ДТ-75 чаще всего ставят неповоротный отвал — с одним или двумя гидроцилиндрами подъёма. Разборное исполнение — со съёмными дышлами: так проще и дешевле доставка. Неразборное — цельное.
| Исполнение | Ширина × высота, масса |
|---|---|
| неповоротный, 1 цилиндр подъёма — неразборный или разборный | 2500 × 1000 мм, 763 кг |
| неповоротный, 2 цилиндра подъёма — неразборный или разборный | 2500 × 1000 мм, 923 кг |
| неповоротный для болотохода ДТ-75 и ВТ-90 | 2800 × 1000 мм, 854 кг |
| мехповоротный, механический перекос | 2500 × 1000 мм, 985 кг |
| мехповоротный, гидроперекос | 2800 × 1000 мм, 1050 кг |

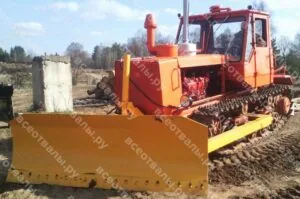

| гидроповоротный, 2 цилиндра поворота | 2800 × 1000 мм, 979 кг |
Для ДТ-175 есть неповоротный разборный отвал с двумя цилиндрами подъёма, 2500 мм.
Отвалы на ВТ-90
Для ВТ-90 (Агромаш-90ТГ) — те же решения, что для ДТ-75:
- неповоротный, 2 цилиндра подъёма, 2500 × 1000 мм, 854 кг — неразборный или разборный;
- мехповоротный с гидроперекосом — 2800 × 1000 мм, 1050 кг;
- гидроповоротный, 2 цилиндра поворота — 2800 × 1000 мм, 979 кг;
- клиновидный с лыжами — для пробивки снега.
Есть отвалы и для гусеничного Т-150: неповоротный, мехповоротный с тягами и гидроповоротный.
Как выбрать
- Трактор и навеска. Т-150К и ХТЗ-17221 — передний отвал с подрамником или задний на навеску. ДТ-75, ВТ-90 — отвал на раму гусеничного трактора.
- Нужен ли поворот. Толкать грунт вперёд — неповоротный. Угол раз за смену — мехповоротный. Постоянно — гидроповоротный.
- Планировка на уклонах. Нужен гидроперекос.
- Доставка. Если далеко или нет крана — разборное исполнение.
- Гидравлика. Посчитайте свободные секции распределителя: подъём, поворот, перекос.
Чем механический поворот отличается от гидравлического — в статье «Поворотный отвал на трактор». Отвалы под снег и двор — в статье «Снегоуборочный и коммунальный отвал, бабочка».
