Гидросистема управления рабочим оборудованием К-744Р2

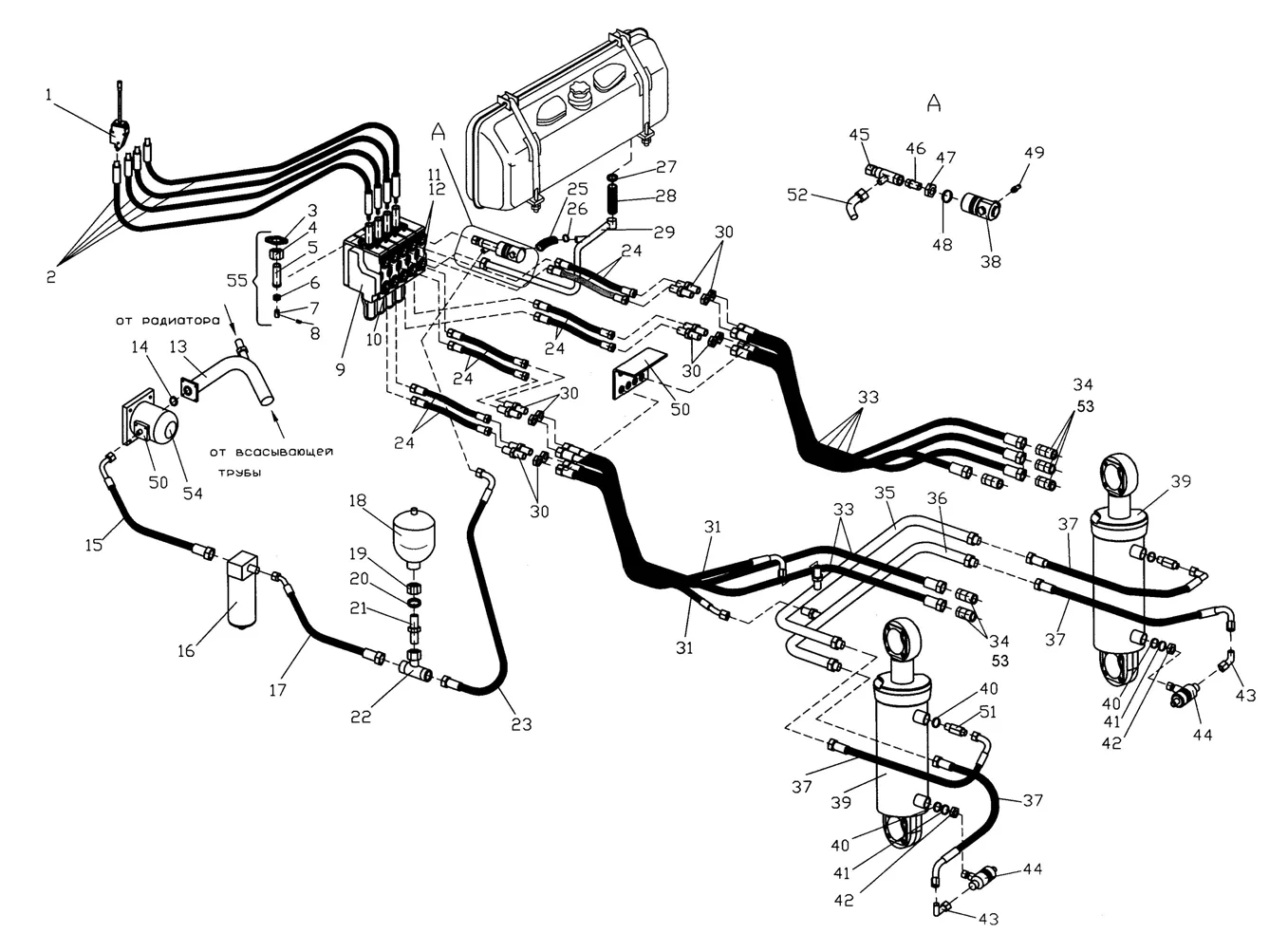

Рис. 63 каталога ПТЗ 55 позиций Сборочная единица 703МА-4600000
Проще заменить узел целиком? Механизм навески в сборе 700А.46.28.000-3. Верхняя и нижняя части. Для тракторов 700, к701, к702, к703, к744. 2026г. — от 215 000 ₽
| Поз. | Обозначение | Наименование | Кол. | Заявка |
|---|---|---|---|---|
| 1 | 212 506 | Рукоятка управления гидрораспределителем | 4 шт. | |
| 2 | 209 179-01350 | Трос управления гидрораспределителем | 4 шт. | |
| 3 | Прижим | 4 шт. | ||
| 4 | Гайка | 4 шт. | ||
| 5 | Колпачок | 4 шт. | ||
| 6 | Гайка | 4 шт. | ||
| 7 | Втулка | 4 шт. | ||
| 8 | Штифт | 4 шт. | ||
| 9 | 0528134004 | Гидрораспределитель SB23LS | 1 шт. | |
| 10 | 15-010/L18MB | Штуцер | 8 шт. | |
| 11 | 744Р-4600056 | Штуцер | 2 шт. | |
| 12 | 700.1701413-1 или1/02634160 | Прокладка | 2 шт. | |
| 13 | 744Р1-3400140 | Труба | 1 шт. | |
| 14 | 048-054-36-1-3 | Кольцо | 1 шт. | |
| 15 | 744Р-4600280-1 | Рукав Dy20 | 1 шт. | |
| 16 | 744Р1-3400080 | Фильтр | 1 шт. | |
| 17 | 744Р1-3400220 | Рукав Dy20 | 1 шт. | |
| 18 | 03260996402124548 | Гидроаккумулятор "HYDAC" | 1 шт. | |
| 19 | 744Р-4600071-1 | Гайка | 1 шт. | |
| 20 | 700.1701413-1 | Прокладка | 1 шт. | |
| 21 | 744Р-4600056-5 | Штуцер | 1 шт. | |
| 22 | 15/2-290/L220V | Тройник | 1 шт. | |
| 23 | 744Р-4600250-2 | Рукав Dy20 | 1 шт. | |
| 24 | 744Р1-3400270-01 | Рукав Dy16 | 8 шт. | |
| 25 | 12х20-1,6 | Рукав | 0,15 м | |
| 26 | 12-22 "NORMA" | Хомут червячный | 2 шт. | |
| 27 | 50-70 "NORMA" | Хомут червячный | 2 шт. | |
| 28 | 42х55-1,5 | Рукав | 0,3 м | |
| 29 | 744Р-4600070-4 | Труба | 1 шт. | |
| 30 | 15-220/L18S02 | Штуцер проходной | 8 шт. | |
| 31 | 744Р-4600260-1 | Рукав Dy16 | 2 шт. | |
| 32 | 744Р-4600030-1 | Фланец | 1 шт. | |
| 33 | 744Р1-3400270-02 | Рукав Dy16 | 6 шт. | |
| 34 | CPV082/2615F | Муфта | 6 шт. | |
| 35 | 744Р-4600210-01 | Труба | 1 шт. | |
| 36 | 744Р-4600210 | Труба | 1 шт. | |
| 37 | 744Р-4600270-2 | Рукав Dy12 | 4 шт. | |
| 38 | 0532 001 013 | Клапан предохранительный "BOSCH" 0532VA01N-210-H1A0 | 1 шт. | |
| 39 | 2256010-4618000 | Гидроцилиндр | 2 шт. | |
| 40 | 022-028-36-1-3 | Кольцо | 4 шт. | |
| 41 | 700А.3422064 | Кольцо | 2 шт. | |
| 42 | 700А.3422065 | Гайка | 2 шт. | |
| 43 | 15/1-290/S16V | Угольник | 2 шт. | |
| 44 | 744Р-4600010-1 | Клапан гидромеханический | 2 шт. | |
| 45 | 15/3-290/L22V | Тройник | 1 шт. | |
| 46 | 744Р-4600089 | Штуцер | 1 шт. | |
| 47 | 744-3400068 | Гайка | 1 шт. | |
| 48 | М18 | Прокладка | ||
| 49 | 744Р-4600340-1 | Штуцер | 1 шт. | |
| 50 | 744Р-4600120-2 | Кронштейн | 1 шт. | |
| 51 | 744Р-4600076-1 | Штуцер | 2 шт. | |
| 52 | ZS15/1-290/L22V | Угольник | 1 шт. | |
| 53 | NW10 | Заглушка для муфты | 6 шт. | |
| 54 | НШ 50М-4Л | Насос | 1 шт. | |
| 55 | 209 386 | Комплект деталей крепления троса | 1 шт. |
