Гидроцилиндр рабочего оборудования К-744Р2

Рис. 64 каталога ПТЗ 16 позиций Сборочная единица Н2256010-4618000

Проще заменить узел целиком? Механизм навески в сборе 700А.46.28.000-3. Верхняя и нижняя части. Для тракторов 700, к701, к702, к703, к744. 2026г. — от 215 000 ₽

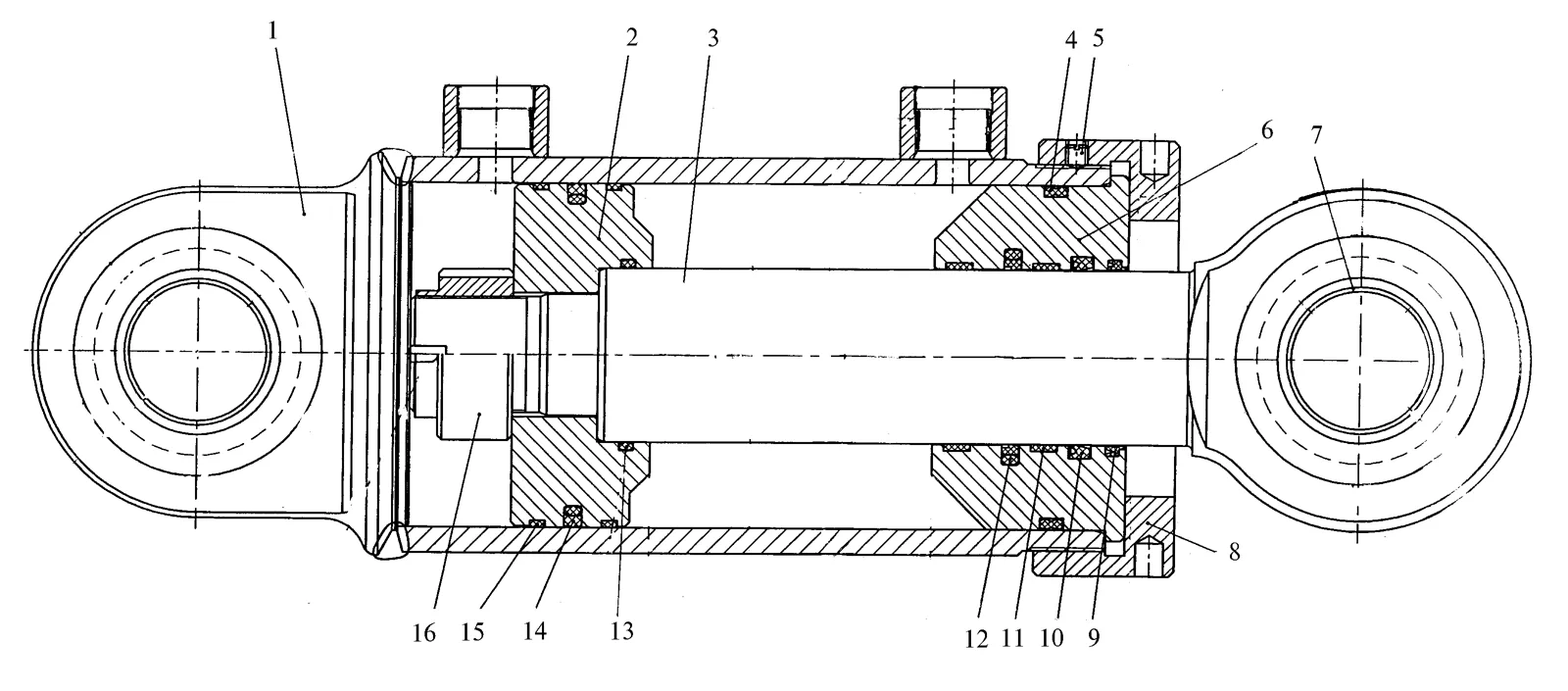

Схема: гидроцилиндр рабочего оборудования К-744Р2, Рис. 64
Рис. 64 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 Н-4618100 Корпус 1 шт.
2 H-4618003 Поршень 1 шт.
3 H-4618200 Шток 1 шт.
4 Кольцо Dualseal DRZS 000272-WUAQ3 1 шт.
5 HL Ц50.25.200.003 Винт 1 шт.
6 Н-4618002 Втулка 1 шт.
7 Подшипник ШС-50 2 шт.
8 Н-4618004 Крышка 1 шт.
9 Грязесъемник DA 22 WD 2200630-WUAQ3 1 шт.
10 Уплотнение L-Cup RL 26N0630-Z04 1 шт.
11 Направляющая WearRing GP 6900630- Z61 2 шт.
12 Уплотнение Stepseal K RS 1300630-T05 N 1 шт.
13 Кольцо (63x4) OR 4006300-N70 1 шт.
14 Уплотнение Wynseal PW 4301250-Z04 N 1 шт.
15 Направляющая WearRing GP 6501250- Z61 2 шт.
16 Н-4618001 Гайка 1 шт.
