Вал карданный механизма отбора мощности К-744Р2

Рис. 62 каталога ПТЗ 16 позиций Сборочная единица 700.4238000

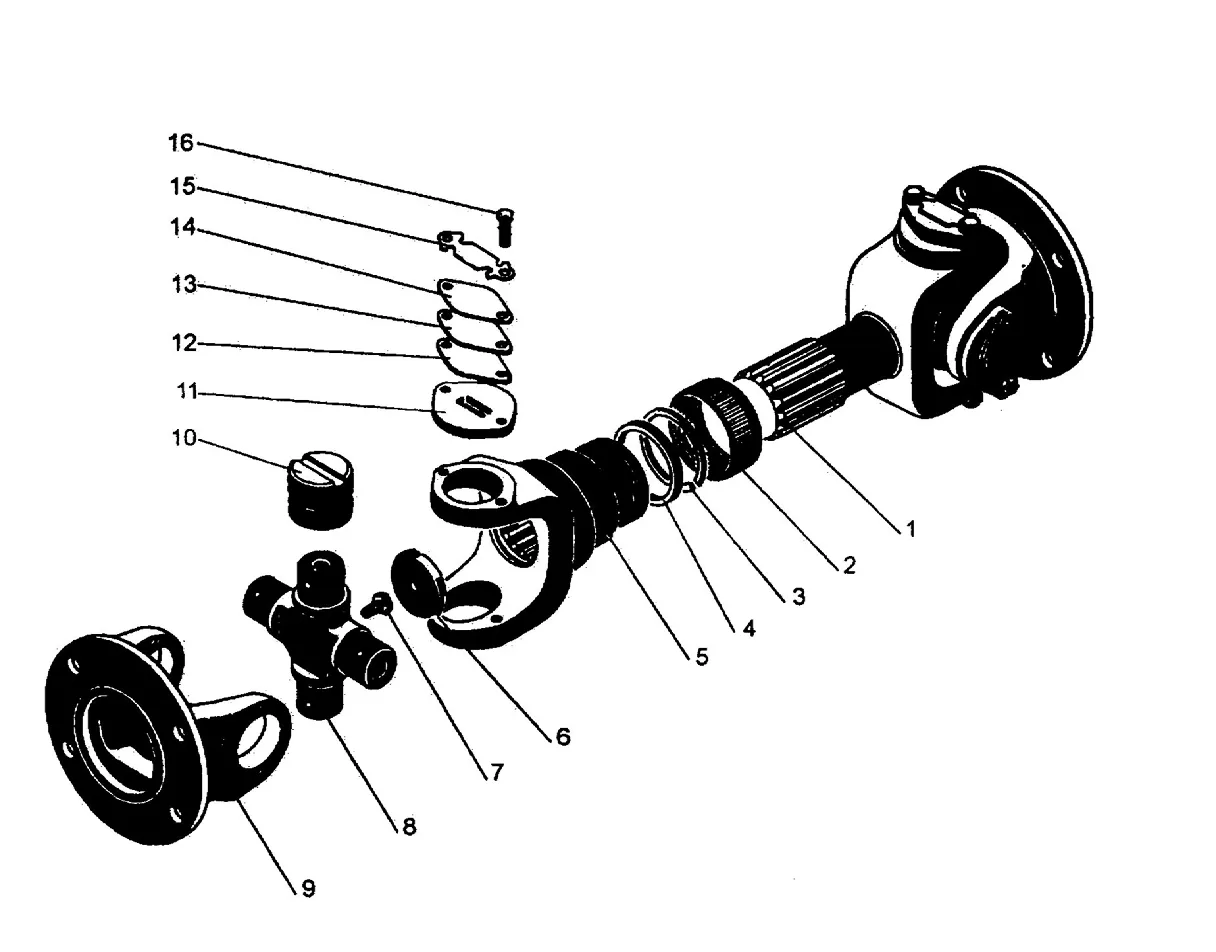

Схема: вал карданный механизма отбора мощности К-744Р2, Рис. 62
Рис. 62 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 700.4238017 Вал карданный 1 шт.
2 200-2201087 Гайка 1 шт.
3 500-2201089 Кольцо 1 шт.
4 500-2201088-Б Кольцо 1 шт.
5 700.4238018 Вилка 1 шт.
6 700.4238015-1 Заглушка 1 шт.
7 КГ 1/8" Пробка 2 шт.
8 701.2208013-1 Крестовина 2 шт.
9 700А.2208013-1 Фланец 2 шт.
10 804707К8С10 Подшипник 8 шт.
11 200-2201040 Крышка 8 шт.
12 700.2208036-1 Пластина 8 max
13 700.2208036-2 Пластина 8 max
14 700.2208036-3 Пластина 8 max
15 200-2201041 Пластина 8 шт.
16 М8х16 Болт 16 шт.
