Вал карданный механизма отбора мощности К-744Р2

Рис. 61 каталога ПТЗ 15 позиций Сборочная единица 2256010-4239000

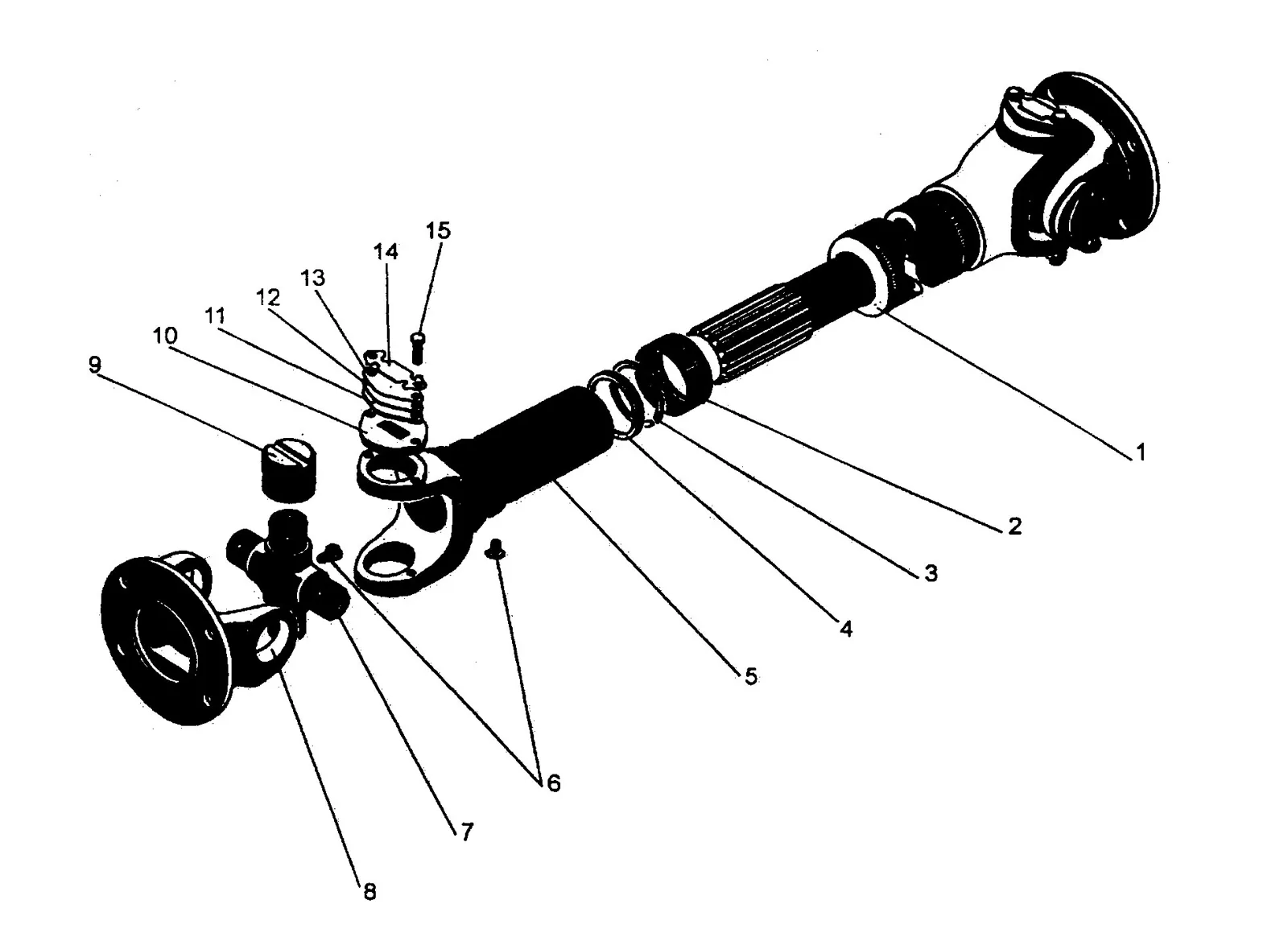

Схема: вал карданный механизма отбора мощности К-744Р2, Рис. 61
Рис. 61 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 2256010-4239010 Вал карданный 1 шт.
2 200-2201087-Т Гайка 1 шт.
3 500-2201089 Кольцо 1 шт.
4 500А.2201090-Б Сальник 1 шт.
5 500-2201047-Б Вилка 1 шт.
6 КГ 1/8" Пробка 3 шт.
7 701.2208013-1 Крестовина 2 шт.
8 700А.2208013-1 Фланец 2 шт.
9 804707К8С10 Подшипник 8 шт.
10 200-2201040 Крышка 8 шт.
11 700.2208036-1 Пластина 8 max
12 700.2208036-2 Пластина 8 max
13 700.2208036-3 Пластина 8 max
14 200-2201041 Пластина 8 шт.
15 М8х16 Болт 16 шт.
