Муфта соединительная К-744Р2

Рис. 60 каталога ПТЗ 45 позиций Сборочная единица 744-4230000

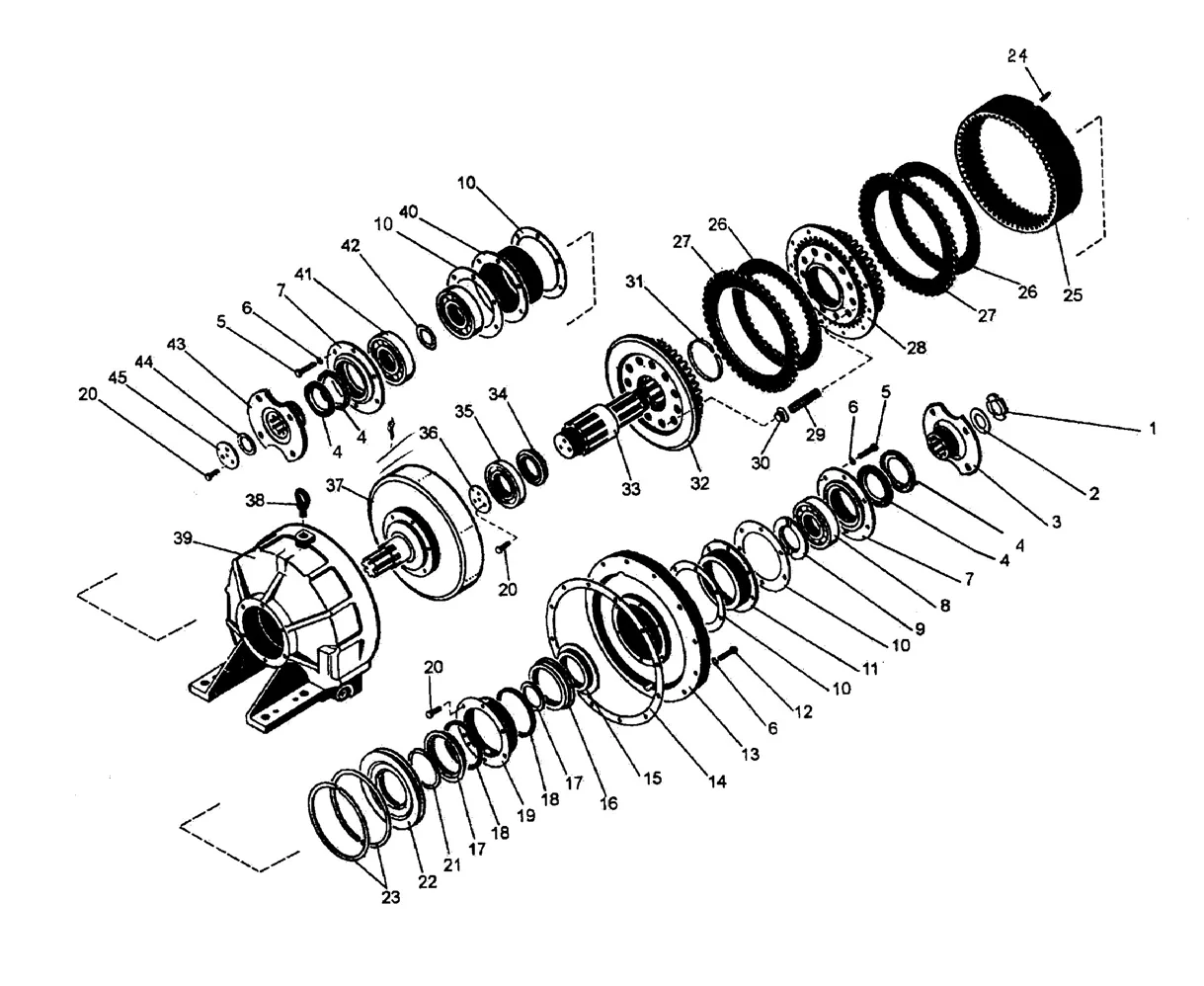

Схема: муфта соединительная К-744Р2, Рис. 60
Рис. 60 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 744-4230016 Гайка 1 шт.
2 744-4230017 Прокладка 1 шт.
3 744-4230015 Фланец 1 шт.
4 1.1-70х95-3 Манжета 4 шт.
5 М8х25 Болт 12 шт.
6 8.65Г.05 Шайба 24 шт.
7 700.4230026 Крышка 2 шт.
8 1311 Подшипник 4 шт.
9 700А.4230041 Кольцо 1 шт.
10 700.4202034-1 Прокладка 9 max
11 700.4230027 Стакан 1 шт.
12 М8х45 Болт 12 шт.
13 2256010-4230019 Крышка 1 шт.
14 700.4230024 Прокладка 1 шт.
15 700А.1701366-1 Кольцо 1 шт.
16 2256010-4230022 Кольцо 1 шт.
17 700А.1701051 Кольцо 2 шт.
18 700.1701324-2 Манжета 2 шт.
19 700.4230018 Стакан 1 шт.
20 3М8х20.45Х Болт 10 шт.
21 700А.1701101-1 Кольцо 1 шт.
22 2256010-4230023 Диск 1 шт.
23 700.1701459 Кольцо 2 шт.
24 III8X12H Ролик 2 шт.
25 2256010-4230021 Венец 1 шт.
26 700А.1701038-2 Диск 7 шт.
27 700А.1701037-1 Диск 9 шт.
28 2256010-4230030 Диск 1 шт.
29 700А.1701034-2 Пружина 11 шт.
30 700.1701033-1 Стакан 11 шт.
31 700.1701458-1 Кольцо 1 шт.
32 700А.4230042 Барабан 1 шт.
33 744-4230014 Вал 1 шт.
34 700А.4230029-1 Кольцо 1 шт.
35 212 Подшипник 1 шт.
36 700А.4230028 Шайба 1 шт.
37 744-4230014 Вал 1 шт.
38 М10 Рым-болт 1 шт.
39 744-4230011 Корпус 1 шт.
40 744-4230012 Стакан 1 шт.
41 311 Подшипник 2 шт.
42 700.1701141 Кольцо 1 шт.
43 700.4202028-1 Фланец 1 шт.
44 700.4202029 Кольцо 1 шт.
45 700.4230015 Шайба 1 шт.
