Редуктор односкоростной К-744Р2

Рис. 59-1 каталога ПТЗ 44 позиции Сборочная единица 744Р-4202000-1 С 01.01.2006

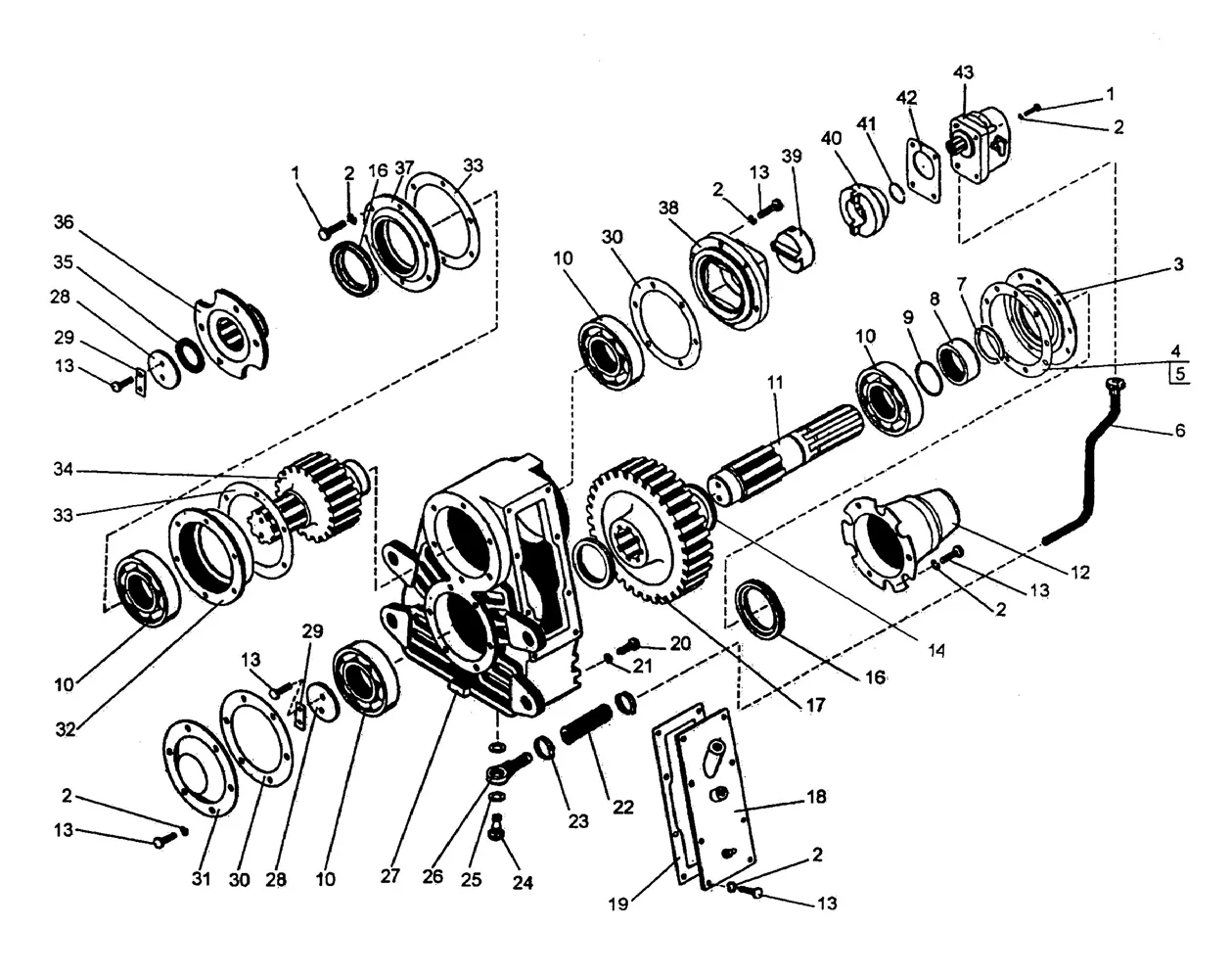

Схема: редуктор односкоростной К-744Р2, Рис. 59-1
Рис. 59-1 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 М8х30 Болт 10 шт.
2 8.65Г.05 Шайба 39 шт.
3 744Р-4230021-03 Крышка 1 шт.
4 700.4202048-01 Прокладка 5 шт.
5 700.4202048-02 Прокладка 5 шт.
6 744Р-4202020 Труба 1 шт.
7 700.4202037-1 Полукольцо 2 шт.
8 744Р-4202023 Втулка 1 шт.
9 700А.3400067-04 Кольцо 1 шт.
10 311 Подшипник 4 шт.
11 744Р-4202021 Вал (∅55 мм; Z=20) 1 шт.
11 744Р-4202022 Вал (∅45 мм; Z=20)
11 744Р-4202028 Вал (∅35 мм; Z=21)
12 700.4202080 Кожух 1 шт.
13 М8х20 Болт 33 шт.
14 744Р-4202024 Кольцо 2 шт.
16 700.1701430 Манжета 2 шт.
17 744Р-4202019 Шестерня 1 шт.
18 744-4202030 Крышка 1 шт.
19 700.4202036-1 Прокладка 1 шт.
20 700А.1405021-01 Пробка 1 шт.
21 700А.4614092-1 Прокладка 1 шт.
22 16х25-1,6 Рукав L=0,075 м 1 шт.
23 21-25-3 Хомут 2 шт.
24 700.1724023-2 Болт 1 шт.
25 700.1701413-1 Прокладка 2 шт.
26 2256010-4202010 Труба 1 шт.
27 700.4202025-1 Корпус 1 шт.
28 700.4202016 Шайба 2 шт.
29 700.4202047 Планка 2 шт.
30 700.4202035-1 Прокладка 2 шт.
31 700.4202026 Крышка 1 шт.
32 700.4202019-1 Стакан 1 шт.
33 700.4202034-1 Прокладка 2 шт.
34 744Р-4202018 Вал-шестерня 1 шт.
35 744Р-4230017 Прокладка 1 шт.
36 744Р-4202015-1 Фланец 1 шт.
37 744Р-4202021 Крышка 1 шт.
38 2256010-4202017 Кронштейн 1 шт.
39 2256010-4202012 Муфта 1 шт.
40 744Р-4202025 Муфта 1 шт.
41 2256010-4202016 Кольцо 1 шт.
42 2256010-4202023 Прокладка 1 шт.
43 НШ6Т1 Насос 1 шт.
