Редуктор односкоростной К-744Р2

Рис. 59 каталога ПТЗ 46 позиций Сборочная единица 744Р-4202000 До 01.01.2006

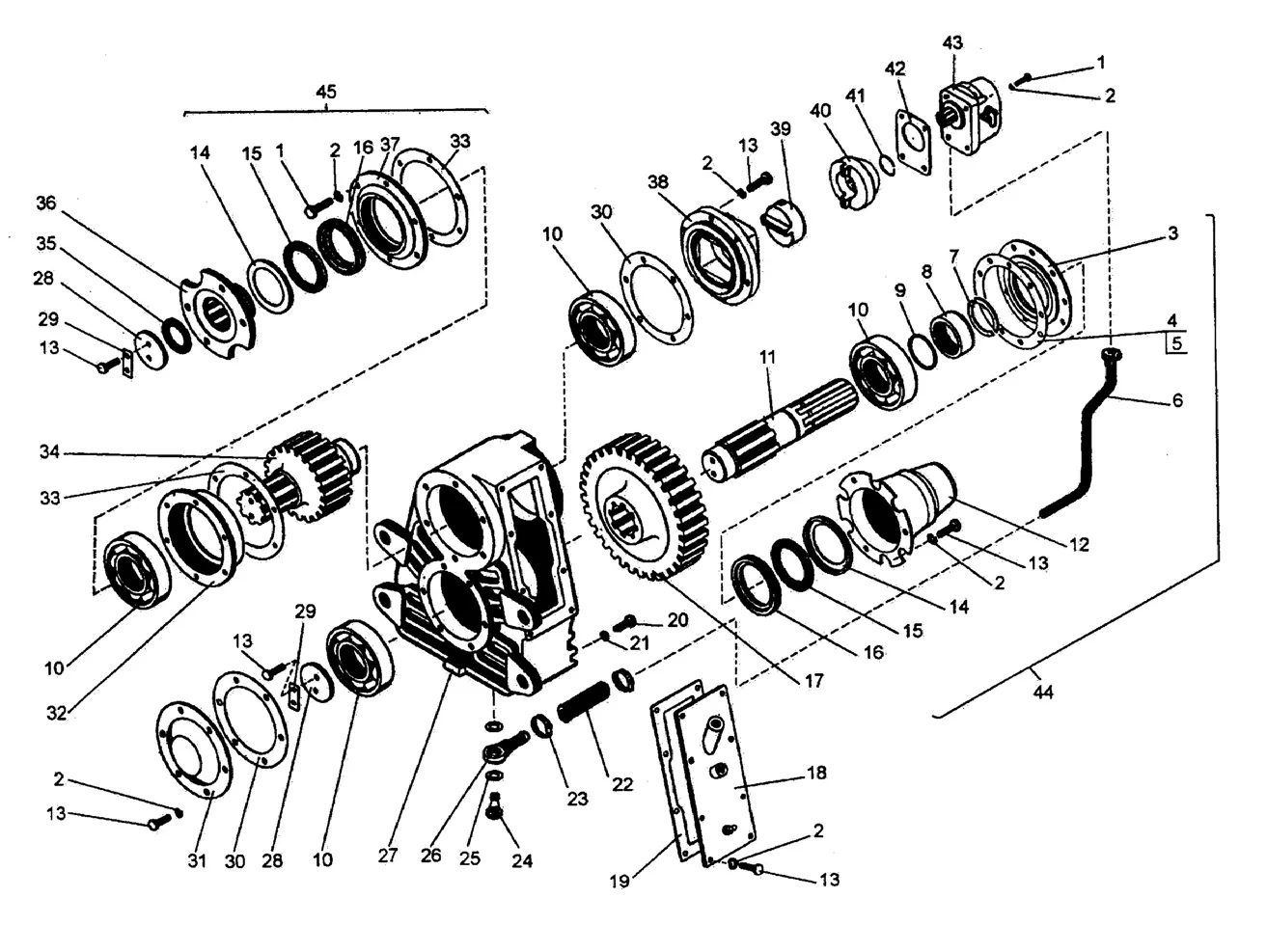

Схема: редуктор односкоростной К-744Р2, Рис. 59
Рис. 59 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 М8х30 Болт 10 шт.
2 8.65Г.05 Шайба 39 шт.
3 700.4202011-1 Крышка 1 шт.
4 700.4202048-01 Прокладка 5 шт.
5 700.4202048-02 Прокладка 5 шт.
6 744Р-4202020 Труба 1 шт.
7 700.4202037-1 Полукольцо 2 шт.
8 700.4202027-1 Втулка 1 шт.
9 700А.3400067-04 Кольцо 1 шт.
10 311 Подшипник 4 шт.
11 700.4202074-3 Вал (∅55 мм; Z=20) 1 шт.
11 701.4202019 Вал (∅35 мм; Z=21)
11 701.4202021 Вал (∅45 мм; Z=20)
12 700.4202080 Кожух 1 шт.
13 М8х20 Болт 33 шт.
14 700.4202013 Корпус 2 шт.
15 700А.4230026 Кольцо 2 шт.
16 1.1-70х95-3 Манжета 2 шт.
17 701.4202017 Шестерня 1 шт.
18 744-4202030 Крышка 1 шт.
19 700.4202036-1 Прокладка 1 шт.
20 700А.1405021-01 Пробка 1 шт.
21 ФТ12х18х1,5 Прокладка 1 шт.
22 16х25-1,6 Рукав L=0,075 м 1 шт.
23 21-25-3 Хомут 2 шт.
24 700.1724023-2 Болт 1 шт.
25 700.1701413 Прокладка 2 шт.
26 2256010-4202010 Труба 1 шт.
27 700.4202025-1 Корпус 1 шт.
28 700.4202016 Шайба 2 шт.
29 700.4202047 Планка 2 шт.
30 700.4202035-1 Прокладка 2 шт.
31 700.4202026 Крышка 1 шт.
32 700.4202019-1 Стакан 1 шт.
33 700.4202034-1 Прокладка 2 шт.
34 2256010-4202011 Вал-шестерня 1 шт.
35 700.4202029 Кольцо 1 шт.
36 700.4202028-1 Фланец 1 шт.
37 700.4202011 Крышка 1 шт.
39 2256010-4202012 Муфта 1 шт.
40 2256010-4202025 Муфта 1 шт.
41 2256010-4202016 Кольцо 1 шт.
42 2256010-4202023 Прокладка 1 шт.
43 НШ6Т1 Насос 1 шт.
44 700.4202090 Крышка 1 шт.
45 700.4202060 Крышка 1 шт.
