Механизм отбора мощности К-744Р2

Рис. 58 каталога ПТЗ 80 позиций Сборочная единица 744Р1-4200000

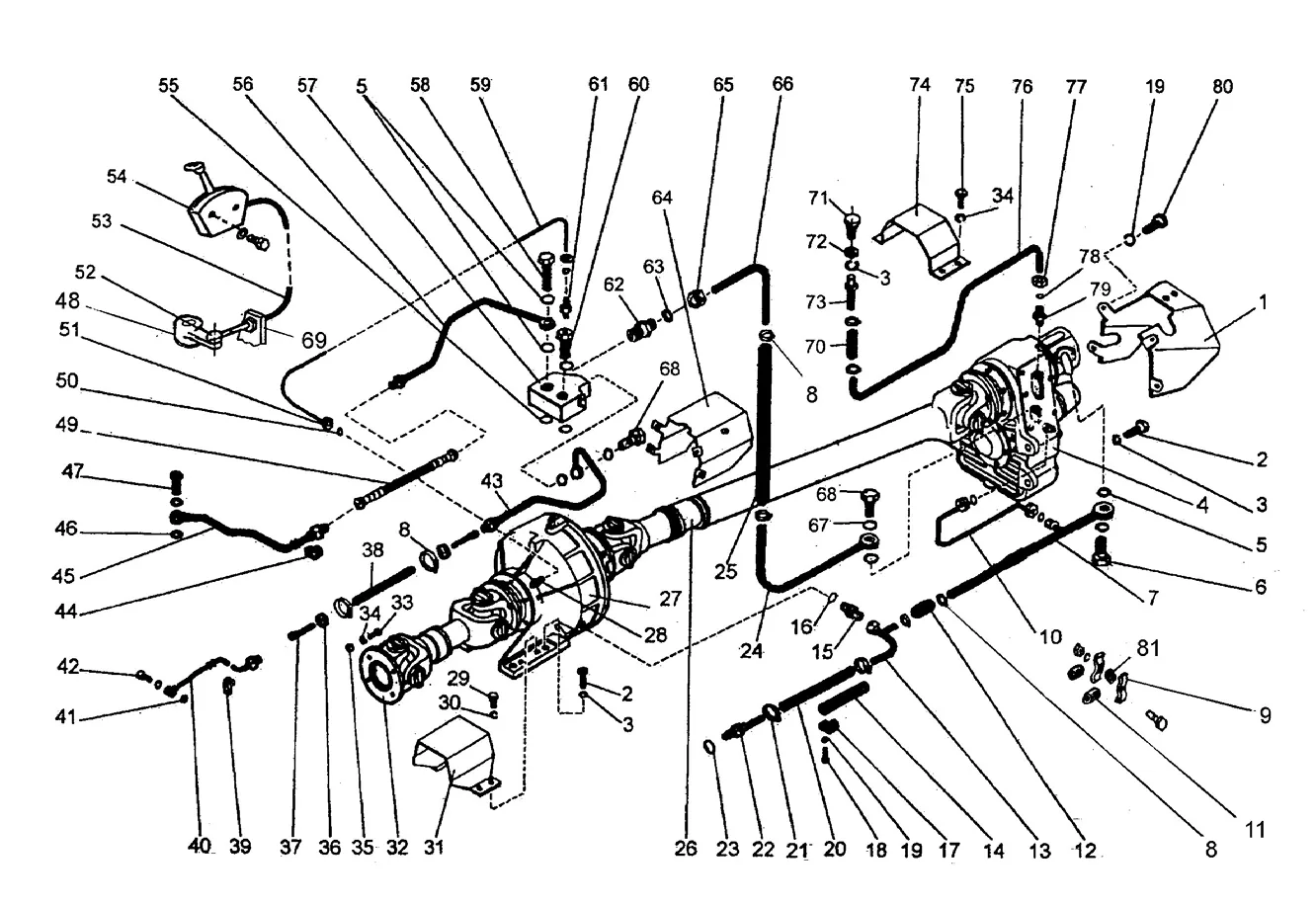

Схема: механизм отбора мощности К-744Р2, Рис. 58
Рис. 58 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 744-4200140 Кожух 1 шт.
2 М20х1,5х55 Болт 8 шт.
3 20.65Г.05 Шайба 9 шт.
4 744-4202000* Редуктор 1 шт.
5 2256010-4230014-01 Прокладка 4 шт.
6 700.1100038 Болт 1 шт.
7 744Р-4200050 Труба 1 шт.
8 17-21-3 Хомут 6 шт.
9 700.3400019 Скоба 2 шт.
10 744-4200021-01 Труба 1 шт.
11 700А.1100057-01 Втулка 5 шт.
12 12х20-1,6 Рукав L=0,25 м 1 шт.
13 744Р-4200030 Труба 1 шт.
14 700А.4200035-1 Оболочка 1 шт.
15 700.4611057-2 Штуцер 1 шт.
16 700А.3422067-02 Кольцо 1 шт.
17 744-1900005 Хомут 1 шт.
18 М8х35 Болт 5 шт.
19 8.65Г.05 Шайба 13 шт.
20 25х35-1,6 Рукав L=1,12 м 1 шт.
21 33-38-3 Хомут 2 шт.
22 700А.4200130 Штуцер 1 шт.
23 700.3422042-1 Прокладка 1 шт.
24 744Р-4200060 Труба 1 шт.
25 12х20-1,6 Рукав L=0,47 м 1 шт.
26 2256010-4239000 Вал карданный 1 шт.
27 744-4230000 Муфта 1 шт.
28 744-4200022 Штуцер 1 шт.
29 М10х20 Болт 4 шт.
30 10.65Г.05 Шайба 4 шт.
31 744-4200130-2 Кожух 1 шт.
32 700А.4238000 Вал карданный 1 шт.
33 700.2200013 Болт 16 шт.
34 16.65Г.05 Шайба 20 шт.
35 М16х1,5 Гайка 16 шт.
36 700А.4200037 Гайка 2 шт.
37 700.1724037 Наконечник 2 шт.
38 10х17,5-1,5 Рукав 1 шт.
39 12.18.9,0 Скоба 1 шт.
40 744Р-4200020 Труба 1 шт.
42 700А.1100039 Болт 1 шт.
43 744Р-4200070 Труба 1 шт.
44 20.32.11,0 Скоба 1 шт.
45 744Р-4200010 Труба 1 шт.
46 700.1701413-1 Прокладка 2 шт.
47 700.1724023-2 Болт 1 шт.
48 744-1702013 Рычаг 1 шт.
49 700.1724370 Рукав 1 шт.
50 2256010-3500092 Муфта 4 шт.
51 2256010-3500087 Гайка 4 шт.
52 71802/CS13 М8хМ6 (203233) Угловой шарнир сферический 1 шт.
53 202 293 000 СКА 000 Трос управления муфтой ВОМ 1 шт.
54 203 599 CL Рукоятка включения муфты ВОМ 1 шт.
55 022-028-36-1-3 Кольцо 2 шт.
56 744Р-4200040 Труба 1 шт.
57 744-4200150-1 Распределитель 1 шт.
58 744-4200011-1 Болт 1 шт.
59 744-4200021 Труба 1 шт.
60 744-4200012-1 Болт 1 шт.
61 744-4200031 Штуцер 1 шт.
62 2256010-3500091-01 Штуцер 1 шт.
63 2256010-3500092-05 Муфта 1 шт.
64 744-4200120 Кожух 1 шт.
65 2256010-3500087-03 Гайка 1 шт.
66 744-4200017 Труба 1 шт.
67 700.3429042 Прокладка 4 шт.
68 700.1724045 Болт 2 шт.
69 744-1700010-1 Кронштейн 1 шт.
70 10х17,5-1,5 Рукав L=0,1 м 1 шт.
71 700.4202050 Сапун 1 шт.
72 М20х1,5 Гайка 1 шт.
73 744-4200090 Труба 1 шт.
74 744-4200023 Кожух 1 шт.
75 М16х32 Болт 4 шт.
76 744-4200016 Труба 1 шт.
77 2256010-3500087-02 Гайка 1 шт.
78 2256010-3500092-04 Муфта 1 шт.
79 744-4200025 Штуцер 1 шт.
80 М8х16 Болт 4 шт.
81 744Р-4200013744Р-4202000-1 (ВОМ ∅55 мм; Z=20) или744Р-4202000-1-01 (ВОМ ∅45 мм; Z=20) или Втулка 5 шт.

* с 2006 г. редуктор
