Система подъёмно-подвесная К-701, К-700А

Рис. 86 90 позиций Сборочная единица 701.46.00.000-1 Система подъемно-навесная, 700А.46.00.000-4 Система подъемно-навесная

Проще заменить узел целиком? Механизм навески в сборе 700А.46.28.000-3. Верхняя и нижняя части. Для тракторов 700, к701, к702, к703, к744. 2026г. — от 215 000 ₽

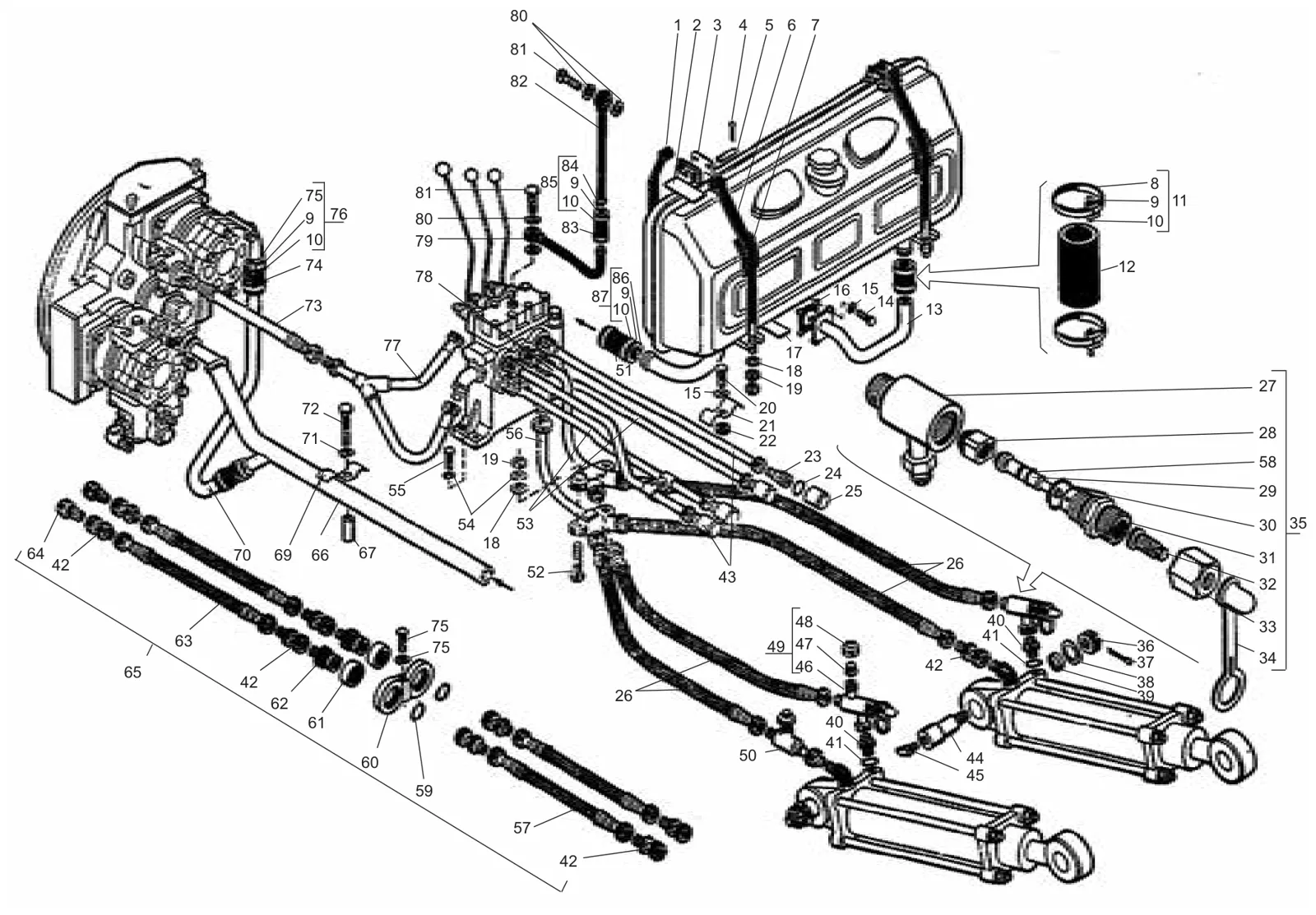

Схема: система подъёмно-подвесная К-701, К-700А, Рис. 86
Рис. 86 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700А.46.00.070 Лента 2 2
2 700А.46.00.036 Прокладка 2 2
3 700А.46.00.027 Опора 2 2
4 3,2×20 Шплинт 8 8
5 700.46.28.012 Ось 4 4
6 700А.46.00.070-01 Лента 2 2
7 700А.46.00.018 Прокладка 2 2
8 56-62 Лента 2 2
9 XР Рамка 12 12
10 XII Шплинт 12 12
11 56-62-3 Хомут 2 2
12 42×56,5-15 Рукав 1 1
13 700А.46.00.110 Труба 1 1
14 М8×20 Болт 4 4
15 8 65Г Шайба 6 6
16 700.46.11.058 Прокладка 1 1
17 700А.46.00.035 Подушка 1 1
18 12.01 Шайба 8 8
19 М12 Гайка 10 10
20 М8×40 Болт 2 2
21 700.46.00.067-1 Скоба 4 4
22 700.34.00.021-1 Втулка 2 2
23 700.46.16.730 Клапан 4 4
24 700.13.15.039 Прокладка 4 4
25 700А.46.00.097 Колпачок 4 4
26 700А.34.00.070-02 Рукав 4 4
27 700А.46.00.300 Корпус 1 1
28 700А.46.00.086 Клапан 2 2
29 700А.46.00.087 Клапан 2 2
30 026-032-36-1-2 Кольцо 2 2
31 700А.46.00.085 Штуцер 2 2
32 700А.46.00.088 Винт 2 2
33 700А.46.00.089 Гайка 2 2
34 700А.46.00.091 Колпачок 2 2
35 700А.46.00.280 Клапан 1 1
36 М36×3 Гайка 4 4
37 6,3×71 Шплинт 4 4
38 36.01 Шайба 4 4
39 700А.34.00.013 Втулка 4 4
40 700А.34.00.096 Штуцер 3 2
41 020-025-30-1-3 Кольцо 2 2
42 700.46.16.650-1 Переходник 17 17
43 700А.46.00.080 Труба 2 2
44 700А.34.00.012 Палец 4 4
45 1.3 Масленка 4 4
46 700А.46.00.290 Корпус 1 1
47 700А.46.00.071 Заглушка 2 2
48 700А.46.16.075-1 Гайка 2 2
49 700А.46.00.270 Клапан 1 1
50 700А.46.00.200 Тройник 1 1
51 65×77,5-3 Рукав 1 1
52 М12×90 Болт 2 2
53 700А.46.00.080-01 Труба 2 2
54 12 65Г Шайба 6 6
55 М12×35 Болт 4 4
56 700А.46.16.320 Труба 1 1
57 700А.34.00.070-04 Рукав 4 4
58 008-012-25-1-3 Кольцо 2 2
59 700.46.16.088 Кольцо 4 4
60 700.46.16.086-1 Обойма 2 2
61 700.46.16.087 Шарнир 4 4
62 700.46.16.160-1 Муфта 2 2
63 700А.34.00.070-03 Рукав 4 4
64 700.46.16.740 Клапан 4 4
65 700.46.16.170-7 Муфта 2 2
66 16 65Г Шайба 2 2
67 700А.34.00.024-1 Втулка 1 1
68 701.46.00.010-3 Труба 1 —
68 700А.46.00.120-1 Труба — 1
69 700А.46.00.037 Скоба 1 1
70 700А.46.00.130-2 Труба 1 1
71 10 65Г Шайба 1 1
72 М10×40 Болт 1 1
73 700А.34.00.070-01 Рукав 1 1
74 50×62,5-16 Рукав 3 3
75 62-68 Лента 6 6
76 62-68-3 Хомут 6 6
77 701.46.16.030 Труба 1 —
77 700А.46.16.350 Труба — 1
78 700А.46.16.330 Труба 1 1
79 700А.46.00.100 Труба 1 1
80 ФТ12×18×1,5 Прокладка 4 4
81 700.11.00.039 Болт 2 2
82 700А.46.00.090-1 Труба 1 1
83 8×15,5-15 Рукав 1 1
84 14-17 Лента 2 2
85 14-17-3 Хомут 2 2
86 74-80 Лента 2 2
87 74-80-3 Хомут 2 2
88 М16×1,5×60 Болт 2 2
