Механизм навески (центральная тяга) К-701, К-700А

Рис. 87 55 позиций Сборочная единица 700А.46.28.000-3 Механизм навески

Проще заменить узел целиком? Механизм навески в сборе 700А.46.28.000-3. Верхняя и нижняя части. Для тракторов 700, к701, к702, к703, к744. 2026г. — от 215 000 ₽

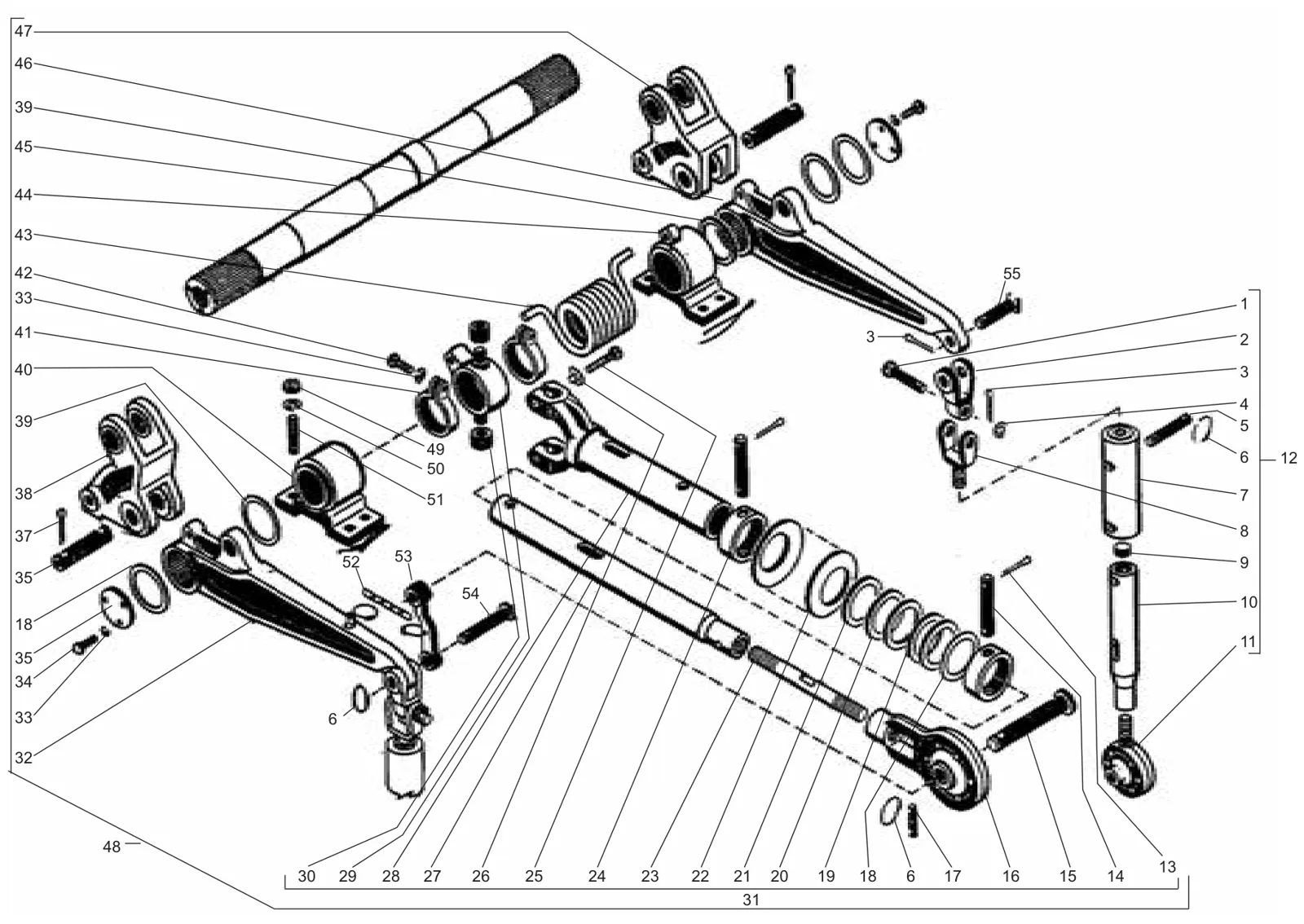

Схема: механизм навески (центральная тяга) К-701, К-700А, Рис. 87
Рис. 87 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700А.46.28.057 Ось 2 2
2 700.46.28.054-2 Вилка 2 2
3 6,3×45 Шплинт 3 3
4 30.01 Шайба 2 2
5 700А.46.28.051 Палец 2 2
6 700.46.28.272-1 Кольцо 8 8
7 700.46.28.090-1 Труба 2 2
8 700.46.28.053 Винт 2 2
9 700А.46.28.274-1 Заглушка 2 2
10 700.46.28.248 Труба 2 2
11 700.46.28.080 Шарнир нижний 2 2
12 700.46.28.070-2 Раскос вертикальный 2 2
13 6,3×50 Шплинт 4 4
14 700А.46.28.011 Палец 2 2
15 700.46.28.027-1 Палец 1 1
16 700А.46.28.040 Шарнир 1 1
17 700.46.28.203 Чека 1 1
18 700.46.28.016-4 Шайба 9 9
19 700.46.28.016-2 Шайба 2 2
20 700.46.28.016-1 Шайба 4 4
21 700А.46.28.175 Шайба 1 1
22 700.46.28.014 Пружина 16 16
23 700.46.28.023-1 Винт 1 1
24 700A.46.28.012 Втулка 2 2
25 M20×1,5×90 Болт 2 2
26 20.01 Шайба 2 2
27 700A.46.28.018 Труба 1 1
28 700A.46.28.050 Вилка 1 1
29 700A.46.28.247 Цапфа 1 1
30 700.46.28.038-1 Втулка 2 2
31 700A.46.28.010-2 Тяга 1 1
32 700A.46.28.460 Рычаг левый 1 1
33 12.65Г Шайба 8 8
34 M12×25 Болт 6 6
35 700.46.28.043 Заглушка 2 2
36 700.46.28.066 Ось 2 2
37 6,3×71 Шплинт 4 4
38 700A.46.28.047 Рычаг левый 1 1
39 700A.46.28.277 Втулка 2 2
40 700A.46.28.500 Опора левая 1 1
41 700.46.28.042-1 Хомут 2 2
42 M12×50 Болт 2 2
43 700A.46.28.267 Пружина 1 1
44 700A.46.28.530 Опора правая 1 1
45 700A.46.28.041 Вал 1 1
46 700A.46.28.450 Рычаг правый 1 1
47 700A.46.28.046 Рычаг правый 1 1
48 700A.46.28.470-3 Вал 1 1
49 M24 Гайка 8 8
50 24.65Г Шайба 8 8
51 700A.46.28.173-2 Шпилька 8 8
52 700.46.28.031-01 Цепь 1 1
53 700A.46.28.223 Кронштейн 1 1
54 700A.46.28.259 Ось 1 1
55 700.46.28.258 Ось 1 1
