Система обогрева трактора К-700А

Рис. 20 69 позиций Сборочная единица 700А.15.00.000–1 Система обогрева

Проще заменить узел целиком? Двигатель ЯМЗ 240 БМ2 для тракторов 700, к701, к702, к703, к744. 2026г. — от 540 000 ₽

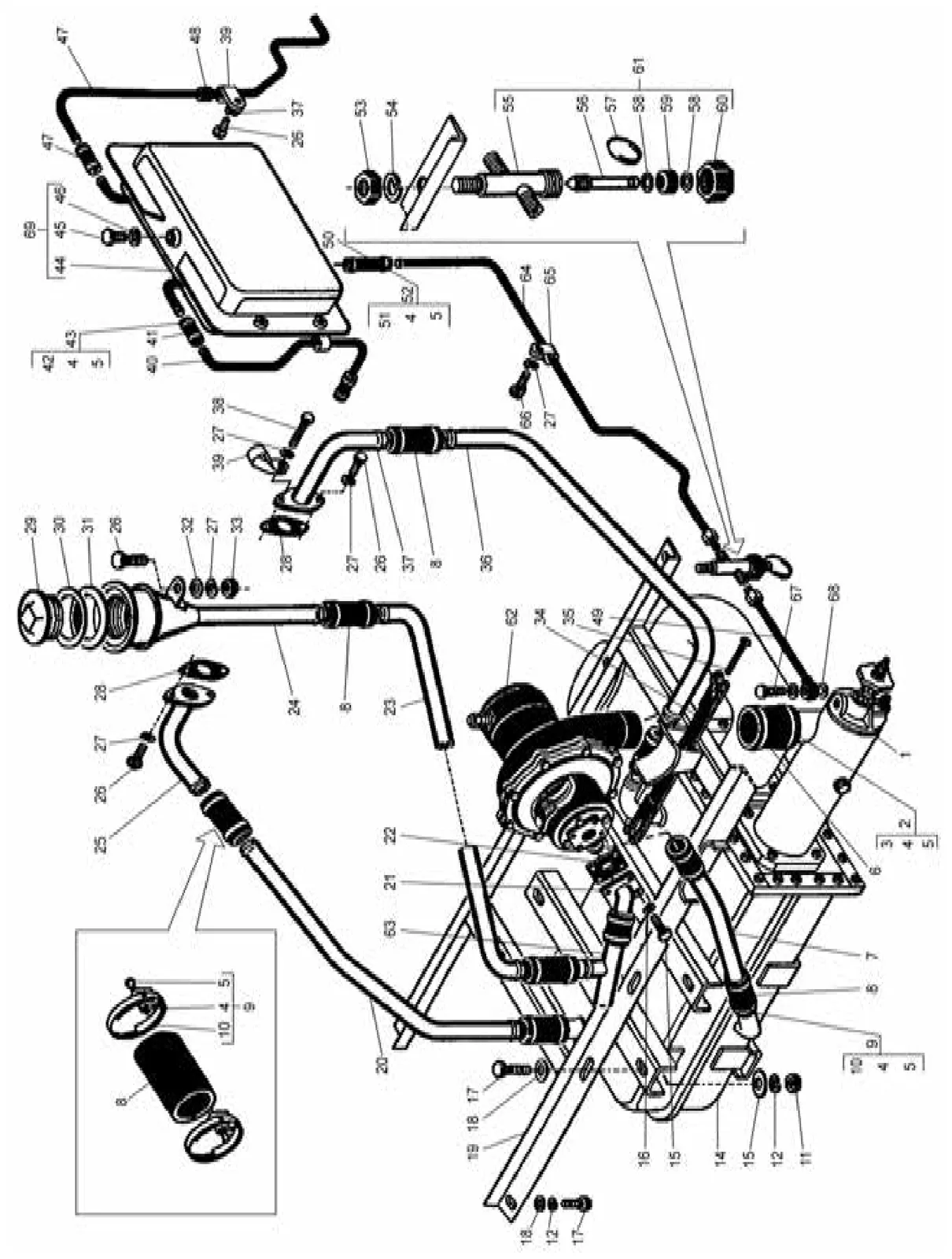

Схема: система обогрева трактора К-700А К-701, К-700А, Рис. 20
Рис. 20 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700.15.03.000–3 Горелка — 1
2 62–68–3 Хомут — 2
3 М12 Лента — 2
4 А52426–24 Рамка хомута — 32
5 3408–1 Шплинт хомута — 32
6 700.15.04.066 Трубка — 1
7 700А.15.04.014–01 Труба — 1
8 701.15.04.065–2 Шланг — 10
9 38–44–3 Хомут — 20
10 38–44 Лента — 20
11 М10 Гайка — 4
12 10.65Г Шайба — 8
13 10.01 Шайба — 4
14 700.15.02.000–8 Котел — 1
15 М6Х18 Болт — 4
16 6.65Г Шайба — 4
17 М10X3О Болт — 8
18 10.01 Шайба — 8
19 700.15.00.090–6 Рама — 1
20 700А.15.04.014–02 Труба — 1
21 700.15.00.089–1 Патрубок — 1
22 700.15.00.091 Прокладка — 1
23 700А.15.04.030–1 Труба — 1
24 700.15.04.210–2 Горловина — 1
25 700.15.04.150–1 Труба — 1
26 М8Х20 Болт — 9
27 8.65Г Шайба — 19
28 700.15.00.034 Прокладка — 2
29 700.00.17.024–2 Пробка — 1
30 7000.00.17.011 Кольцо — 1
31 700.13.00.057 Прокладка — 1
32 8.01 Шайба — 4
33 М8 Гайка — 6
34 700.15.00.110 Лента — 1
35 700.15.00.47 Винт — 1
36 700А.15.04.014–03 Труба — 1
37 700.15.04.310 Труба — 1
38 М8ХЗО Болт — 1
39 ХП015Х9 Хомутик — 3
40 700А.11.04.029–07 Труба — 1
41 ФОХ17.5–15 Рукав — 2
42 17–21 Лента — 4
43 17–21–3 Хомут — 4
44 700А.11.24.010 Бачок топливный — 1
45 700А.17.00.072–04 Пробка — 1
46 ФТ24Х32Х2 Прокладка — 1
47 700А.11.04.029–03 Труба — 1
48 4С10Х2 Трубка — 2
49 700А.15.00.010 Труба — 1
50 8X15.5–16 Рукав — 1
51 14–17 Лента — 6
52 14–17–3 Хомут — 2
53 М12х1.25 Гайка — 1
54 12.65Г Шайба — 1
55 700.15.00.038–2 Корпус — 1
56 700.15.00.04 Игла — 1
57 700.15.00.046 Кольцо — 1
58 700.15.00.042 Шайба — 2
59 700.15.00.043 Пробка — 1
60 700.15.00.045 Гайка — 1
61 700.15.00.070–2 Кран — 1
62 700.15.01.000–5 Нагнетатель — 1
63 700А.15.04.040 Труба — 1
64 700А.15.04.010 Труба — 1
65 ХП08Х9 Хомутик — 1
66 М8Х16 Болт — 5
67 700.11.00.039 Болт — 1
68 ФТ12Х18Х1.5 Прокладка — 2
69 700А.11.24.000 Бачок — 1
