Нагнетатель К-701, К-700А

Рис. 21 29 позиций Сборочная единица 700.15.01.000–5 Нагнетатель

Проще заменить узел целиком? Двигатель ЯМЗ 240 БМ2 для тракторов 700, к701, к702, к703, к744. 2026г. — от 540 000 ₽

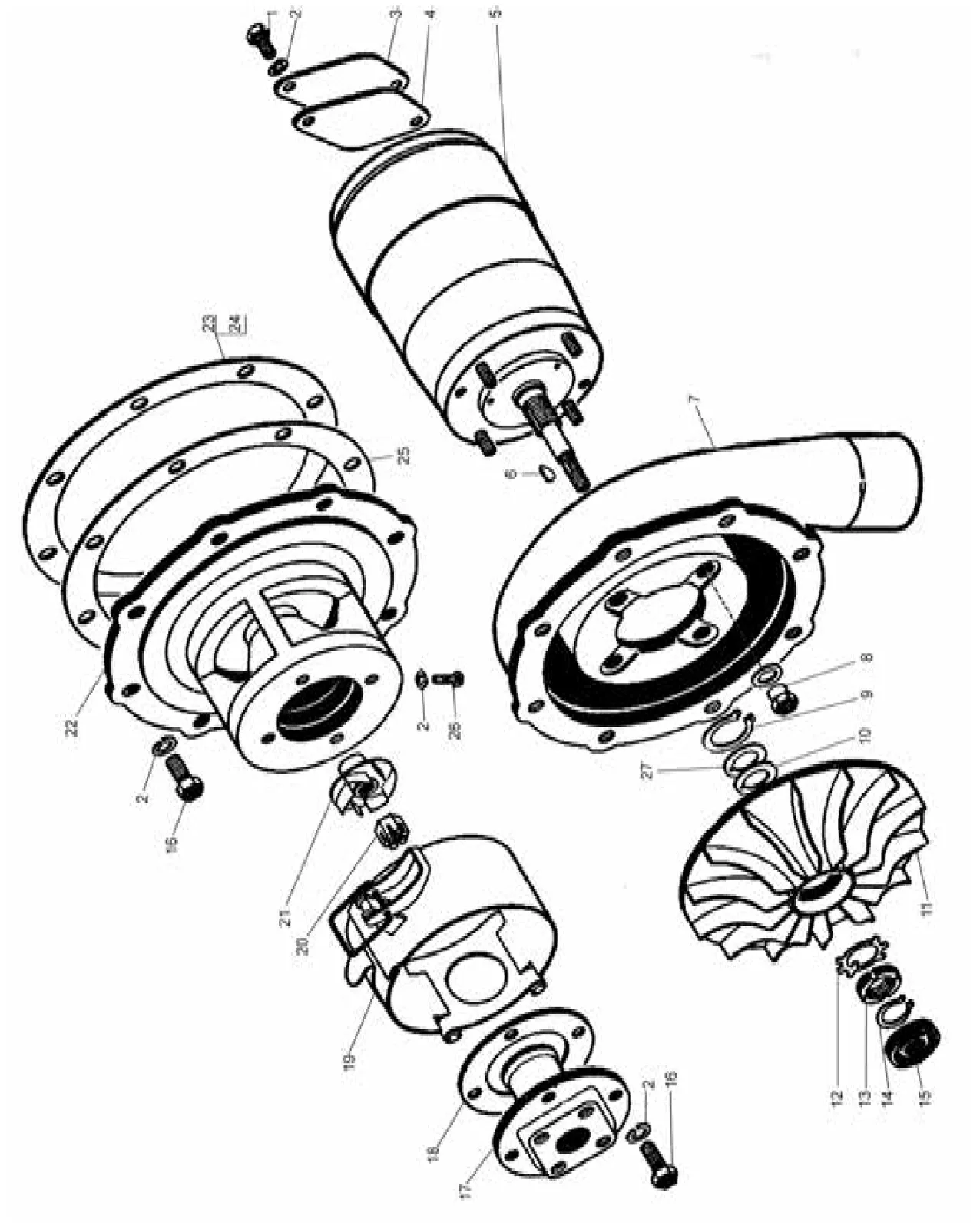

Схема: нагнетатель К-701, К-700А, Рис. 21
Рис. 21 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 М6Х12 Болт 2 2
2 6.65Г Шайба 16 16
3 700.15.01.083 Крышка 1 1
4 700.15.01.082 Прокладка 1 1
5 700.15.01.080–1 Электродвигатель МЭ222 1 1
6 3Х3 Шпонка 2 2
7 700.15.01.011–1 Улитка 1 1
8 700.15.01.017 Гайка 4 4
9 Б12 Кольцо 1 1
10 700.15.01.059–1 Кольцо 3 3
11 700.15.01.015–2 Крыльчатка 1 1
12 12.01 Шайба стопорная 1 1
13 ПМ12Х1.25 Гайка 1 1
14 Б25 Кольцо 1 1
15 700.15.01.110 Манжета 1 1
16 М6Х18 Болт 12 12
17 700.15.01.085–1 Фланец 1 1
18 700.15.01.084–01 Прокладка *1 *1
18 700.15.01.084–02 Прокладка *1 *1
18 700.15.01.084–03 Прокладка *1 *1
19 700.15.01.130 Крышка 1 1
20 700.15.01.025–1 Гайка 1 1
21 700.15.01.014–2 Крыльчатка 1 1
22 700.15.01.012–3 Корпус 1 1
23 700.15.01.076–01 Прокладка *2 *2
24 700.15.01.076–02 Прокладка *2 *2
25 700.15.01.019 Прокладка *1 *1
26 В1М6Х10 Винт 2 2
27 700.15.01.059–2 Кольцо 3 3
