Рама К-744Р2

Рис. 42 каталога ПТЗ 37 позиций Сборочная единица Э744Р2-2800000-05

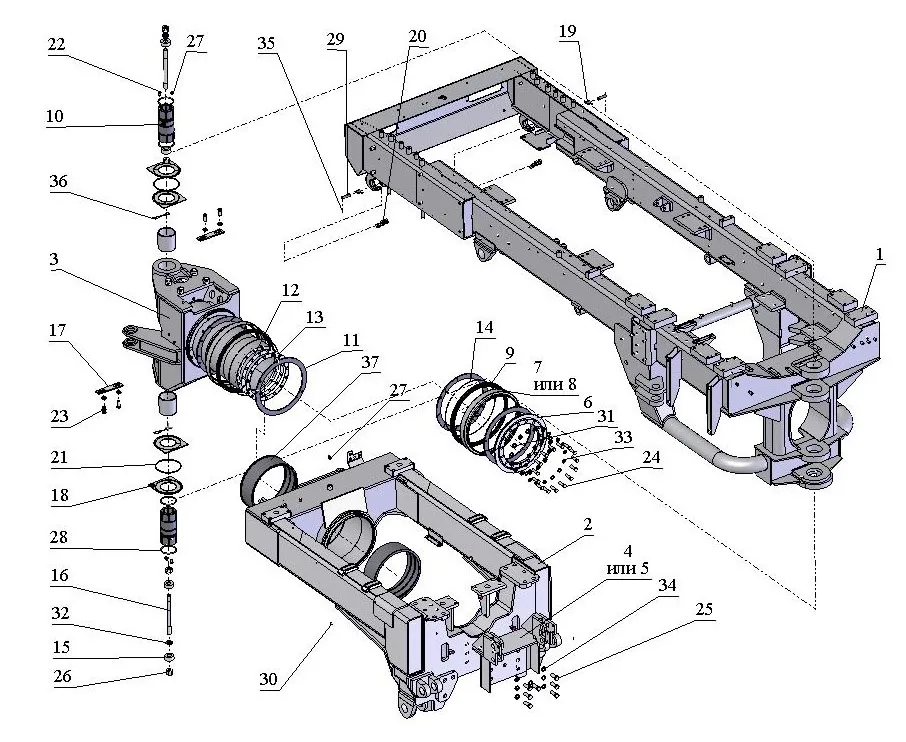

Схема: рама К-744Р2, Рис. 42
Рис. 42 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 Э744Р2—2801000-5 Полурама подмоторная 1 шт.
2 744Р1-2811000 Полурама грузовая 1 шт.
3 744Р1-2801020 Труба шарнира 1 шт.
4 744Р1-2800060 Основание (для ВОМа) 1 шт.
5 744Р1-2800060-01 Основание 1 шт.
6 2256010-2800017 Крышка 1 шт.
7 2765020-2800016 Обойма манжеты 2 шт.
8 744Р1-2800040 Обойма манжеты 2 шт.
9 2765020-2800040 Манжета 2 шт.
10 2765020-2800019 Ось 2 шт.
11 2256010-2800013 Кольцо 4 шт.
12 2256010-2800015 Прокладка 2 шт.
13 2256010-2800015-01 Прокладка 2 шт.
14 2256010-2800021 Пружина 2 шт.
15 2765020-2800021 Втулка 4 шт.
16 2765020-2800022 Шпилька 2 шт.
17 700А.2800021 Клин установочный 2 шт.
18 700А.2800033 Шайба 4 шт.
19 700А.2800034-1 Пружина 2 шт.
20 700А.2800035 Защёлка 2 шт.
21 700.2800016 Лента уплотнительная 2 шт.
22 М10х20 Болт 2 шт.
23 3М16х40 Болт 4 шт.
24 М16х1,5х50 Болт 15 шт.
25 М20х1,5х50 Болт 7 шт.
26 М24 Гайка 4 шт.
27 2.3.45.Ц6 Маслёнка 3 шт.
28 090-100-58-1-3 Кольцо 4 шт.
29 6-16В12х60 Ось 2 шт.
30 КГ1/8 Пробка 1 шт.
31 16.01.019 Шайба 19 шт.
32 24.01.019 Шайба 2 шт.
33 16.65Г.05 Шайба 15 шт.
34 20.65Г.05 Шайба 7 шт.
35 3,2х20.016 Шплинт 2 шт.
36 КО1,6 Проволока 2 шт.
37 744Р1-2811044 Втулка 2 шт.
