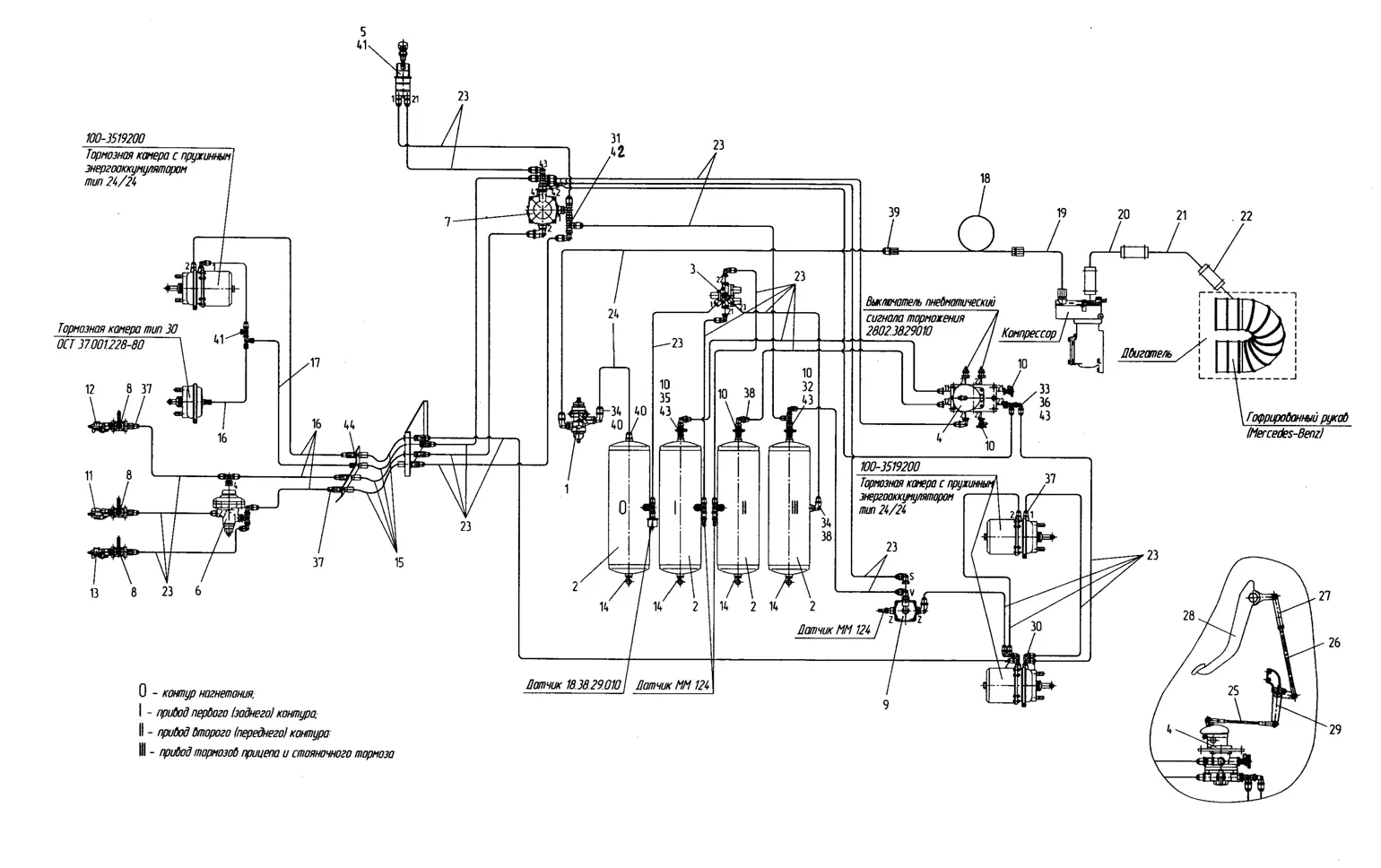

Схема пневматическая тормозной системы К-744Р2
Рис. 41 каталога ПТЗ 46 позиций Сборочная единица 742Р2-3500000-3
| Поз. | Обозначение | Наименование | Кол. | Заявка |
|---|---|---|---|---|
| 1 | 100-3512010 | Регулятор давления | 1 шт. | |
| 2 | 744Р-3500170 | Баллон воздушный | 4 шт. | |
| 3 | 100-3515210 | Клапан защитный тройной | 1 шт. | |
| 4 | 100-3514008 | Кран тормозной двухсекционный с рычагом | 1 шт. | |
| 5 | 744Р1-3500140 | Кран ручной тормозной | 1 шт. | |
| 6 | 744Р1-3500080 | Клапан управления тормозами прицепа с однопроводным приводом | 1 шт. | |
| 7 | 744Р1-3500040 | Клапан управления тормозами прицепа с двухпроводным приводом | 1 шт. | |
| 8 | Кр20-3520010 | Кран разобщительный | 3 шт. | |
| 9 | 744Р1-3500010 | Клапан ускорительный | 1 шт. | |
| 10 | 100-3515310 | Клапан контрольного вывода | 5 шт. | |
| 11 | Г100-3521010 | Головка соединительная тип "А" | 1 шт. | |
| 12 | 100-3521110 | Головка соединительная тип "ПАЛМ" (красная) | 1 шт. | |
| 13 | 100-3521111 | Головка соединительная тип "ПАЛМ" (голубая) | 1 шт. | |
| 14 | 100-3513110 | Кран слива конденсата | 4 шт. | |
| 15 | 2765020-3500160 | Рукав | 4 шт. | |
| 16 | 744Р1-3500017-01 | Труба | 1 шт. | |
| 17 | 744Р1-3500017-02 | Труба | 1 шт. | |
| 18 | 744Р2-3500100 | Труба | 1 шт. | |
| 19 | 744Р2-3500101 | Труба | 1 шт. | |
| 20 | 744Р2-3500304 | Труба | 1 шт. | |
| 21 | 744Р2-3500330-1 | Труба | 1 шт. | |
| 22 | 701.1504065-2 | Шланг | 3 шт. | |
| 23 | 828 251 906 6 | Трубка | 30,0 м | |
| 23 | DIN 73378- | (общее | ||
| 23 | 10x1>PA11PHL | кол-во) | ||
| 24 | 828 251 904 6 | Трубка DIN 74324- 15x1,5>PA12HIPHL | 2,3 м | |
| 25 | 744Р-3500080 | Тяга | 1 шт. | |
| 26 | 744Р-3500090 | Тяга | 1 шт. | |
| 27 | 2256010-3500023 | Вилка | 1 шт. | |
| 28 | 744Р-3500050 | Педаль | 1 шт. | |
| 29 | 744Р-3500110 | Валик | 1 шт. | |
| 30 | 893 831 320 0 | Двойной угольник с гайкой | 3 шт. | |
| 31 | 893 501 783 4 | Тройник | 12 шт. | |
| 32 | 893 501 787 4 | Тройник | 3 шт. | |
| 33 | 893 401 774 4 | Угольник | 11 шт. | |
| 34 | 893 890 450 0 | Угольник с гайкой | 12 шт. | |
| 35 | 893 104 773 2 | Переходник | 3 шт. | |
| 36 | 893 104 775 2 | Переходник | 11 шт. | |
| 37 | 893 803 410 0 | Штуцер | 43 шт. | |
| 38 | 893 803 420 0 | Штуцер | 13 шт. | |
| 39 | 893 803 450 0 | Штуцер | 1 шт. | |
| 40 | 893 803 460 0 | Штуцер | 3 шт. | |
| 41 | 893 022 009 4 | Заглушка | 2 шт. | |
| 42 | 893 104 772 2 | Переходник | 1 шт. | |
| 43 | 891 503 052 4 | Гайка | 12 шт. | |
| 44 | 891 503 053 4 | Гайка | 18 шт. |
