Кабина в сборе К-744Р2

Рис. 43 каталога ПТЗ 18 позиций Сборочная единица 744Р-6700000-3

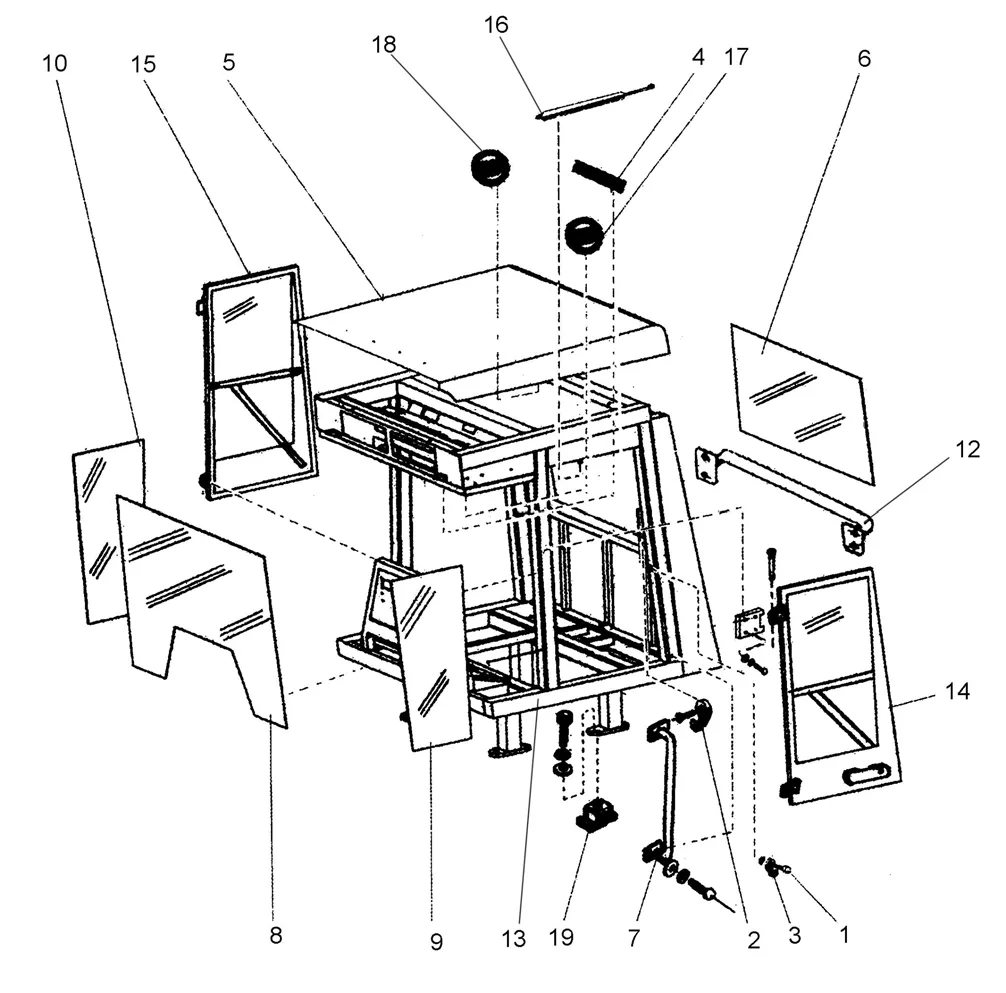

Схема: кабина в сборе К-744Р2, Рис. 43
Рис. 43 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 05.0001.4022 Палец замка 2 шт.
2 2256010-6700048 Крючок 1 шт.
3 34/4675/0122-04 Защитная скоба 2 шт.
4 334-312-0002 Жалюзи поворотные 2 шт.
5 744Р-6700401 Крыша 1 шт.
6 270 000 886 Стекло заднее 1 шт.
7 744-6700020 Поручень 2 шт.
8 270 000 861 Стекло ветровое 1 шт.
9 270 000 878 Стекло боковое 1 шт.
10 270 000 878 Стекло боковое 1 шт.
12 744-6700070 Поручень 1 шт.
13 744Р-6701000-3 Кабина сварная 1 шт.
14 744-6708000 Дверь в сборе 1 шт.
15 744-6708000-01 Дверь в сборе 1 шт.
16 HIWG18WG18SSLP1 Газопружинный амортизатор 2 шт.
17 334-220-0001 Жалюзи круглые 4 шт.
18 334-220-0002 Жалюзи круглые с патрубком 2 шт.
19 АКСС400М Амортизатор 8 шт.
