Дверь в сборе левая К-744Р2

Рис. 44 каталога ПТЗ 11 позиций Сборочная единица 744-6708000-01

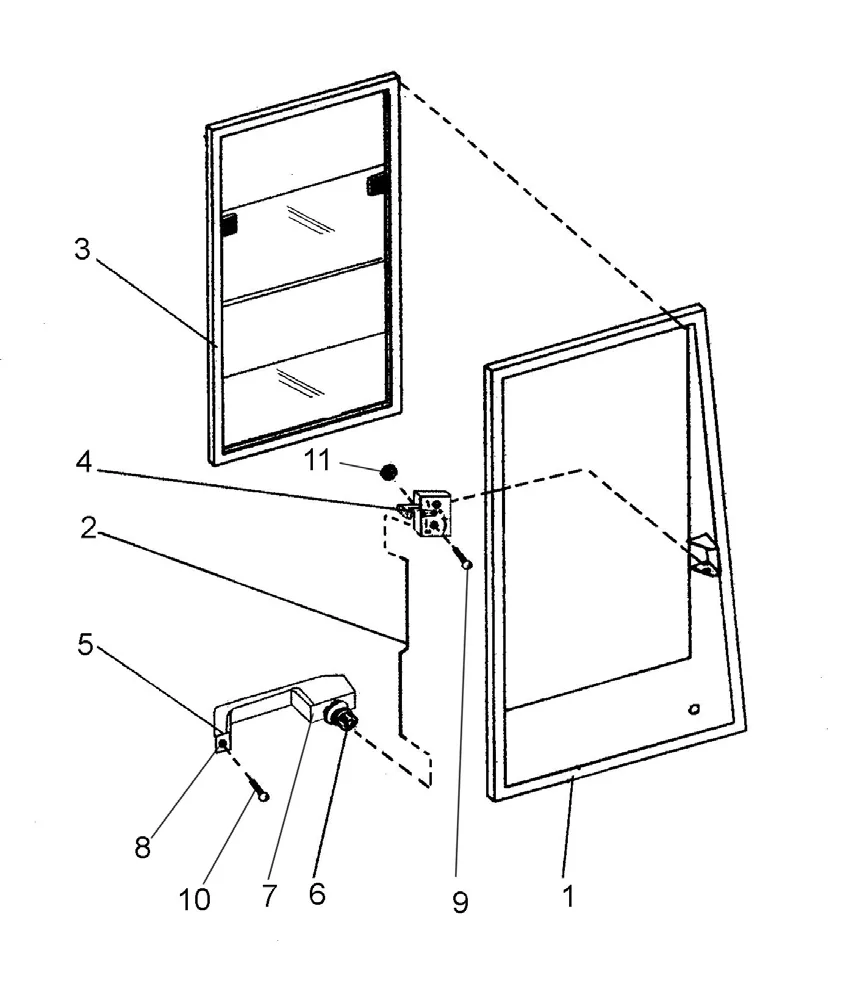

Схема: дверь в сборе левая К-744Р2, Рис. 44
Рис. 44 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 744-6708010-01 Дверь 1 шт.
2 744-6708035-01 Тяга 1 шт.
3 104 410 Дверной оконный блок 1 шт.
4 61.5002.0002 Замок двери 1 шт.
5 53.4570.0052 Ручка двери 1 шт.
6 41.5002.1102 Рычаг в сборе 1 шт.
7 05.0910.0000-03 Уплотнение большое под ручку 1 шт.
8 05.0909.0000-01 Уплотнение малое под ручку 1 шт.
9 М8х35 Винт 2 шт.
10 М6х16 Винт 1 шт.
11 М8 Гайка 2 шт.
