Дверь в сборе правая К-744Р2

Рис. 45 каталога ПТЗ 13 позиций Сборочная единица 744-6708000

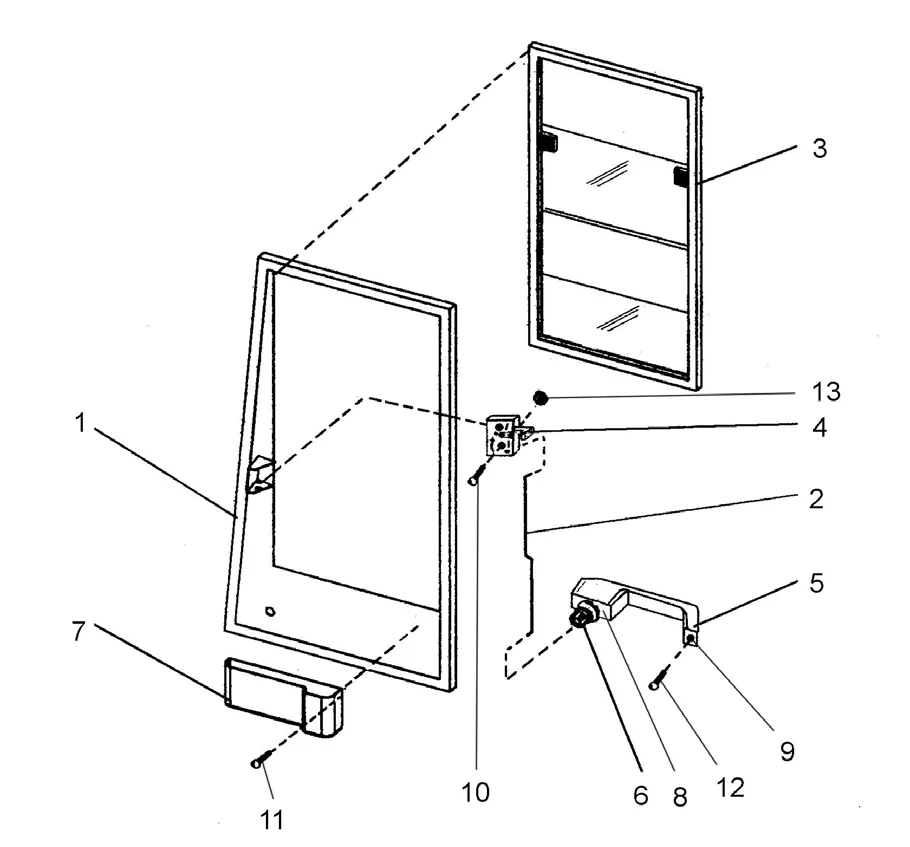

Схема: дверь в сборе правая К-744Р2, Рис. 45
Рис. 45 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 744-6708010 Дверь 1 шт.
2 744-6708035 Тяга 1 шт.
3 104 410 Дверной оконный блок 1 шт.
4 61.5002.0001 Замок двери 1 шт.
5 53.4570.0051 Ручка двери с 2 ключами 1 шт.
6 41.5002.1101 Рычаг в сборе 1 шт.
7 24033 Карман двери 1 шт.
8 05.0910.0000-03 Уплотнение большое под ручку 1 шт.
9 05.0909.0000-01 Уплотнение малое под ручку 1 шт.
10 М8х35 Винт 2 шт.
11 М5х16 Винт 4 шт.
12 М6х16 Винт 1 шт.
13 М8 Гайка 2 шт.
