Приборы световой и звуковой сигнализации К-744Р2

Рис. 54 каталога ПТЗ 41 позиция Сборочная единица 744Р2-3799000-5, 744Р2-3800000-5

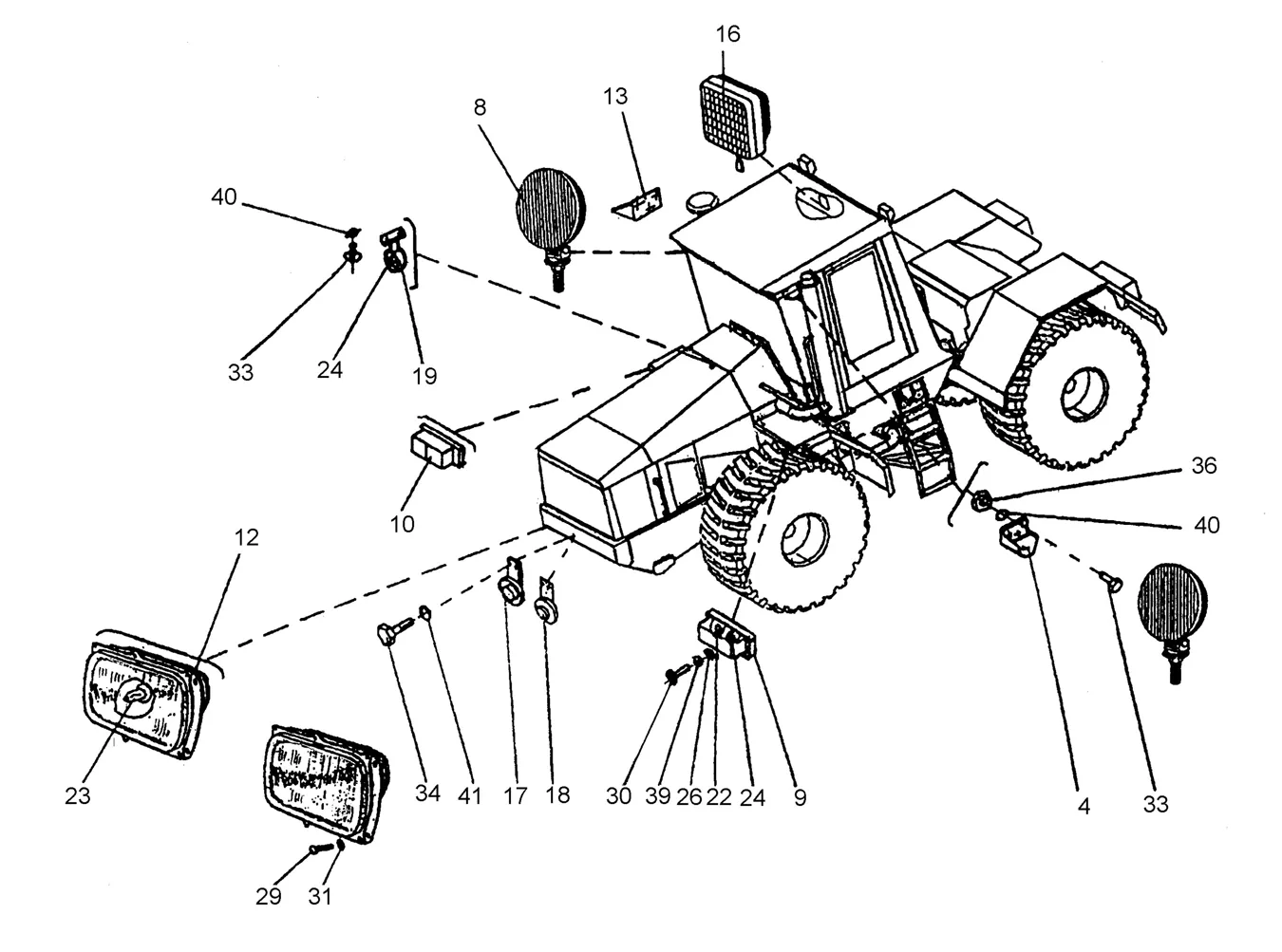

Схема: приборы световой и звуковой сигнализации К-744Р2, Рис. 54
Рис. 54 · нажмите, чтобы увеличить

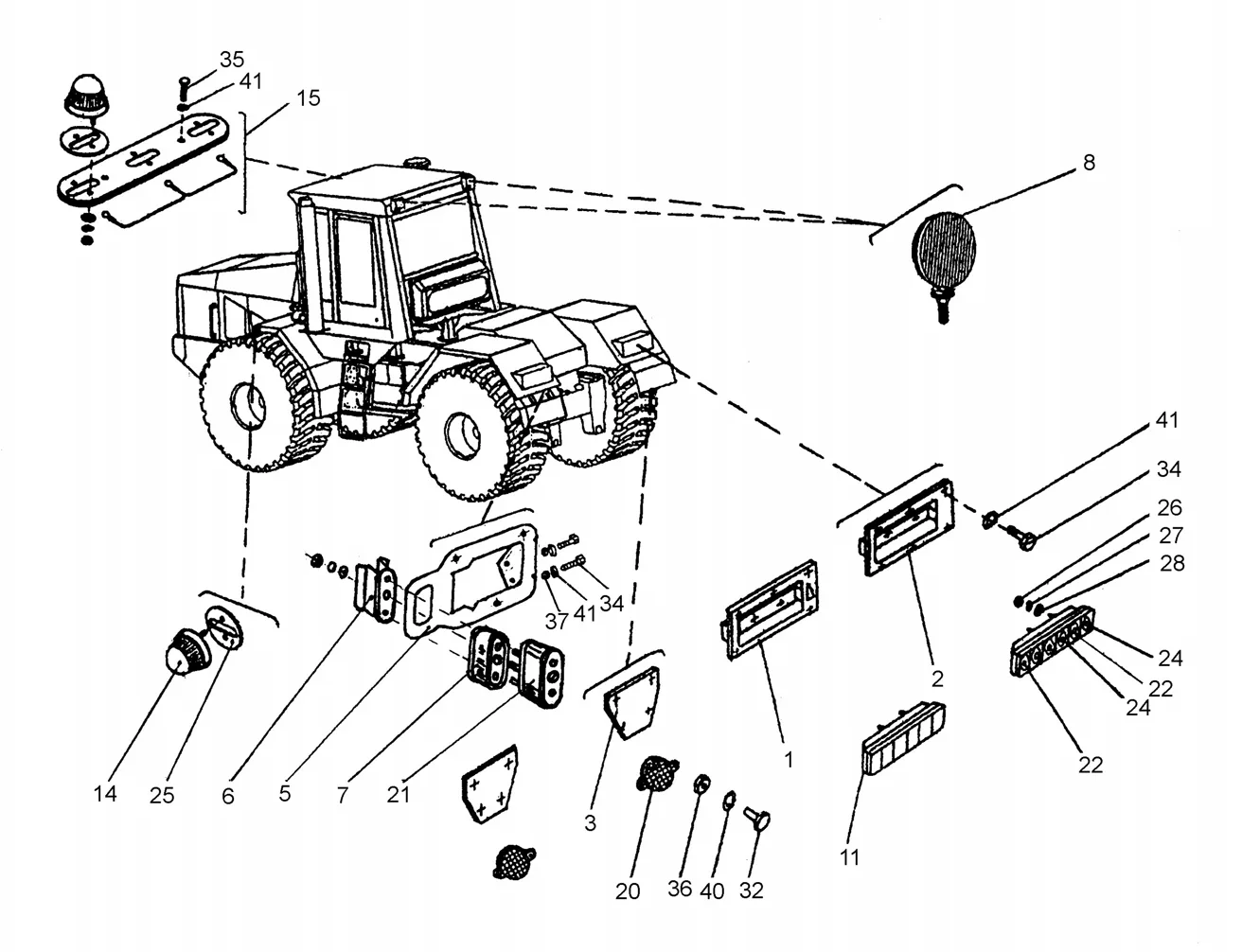

Схема: приборы световой и звуковой сигнализации К-744Р2, Рис. 54-1
Рис. 54-1 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 744Р-3761000-1 Крышка 1 шт.
2 744Р-3761000-1-01 Крышка 1 шт.
3 744-3700015 Держатель 2 шт.
4 744Р-3799220 Кронштейн 1 шт.
5 744Р1-3761070 Кронштейн 1 шт.
6 700А.3700131 Прижим 1 шт.
7 700А.3700041-1 Прокладка 1 шт.
8 781.3711 Фара рабочая 8 шт.
9 2BE003184-051 Фонарь передний левый 1 шт.
10 2BE003184-061 Фонарь передний правый 1 шт.
11 171.3716010 Фонарь задний 2 шт.
12 341.3711 Фара транспортная 2 шт.
13 744Р-3799210 Кронштейн 1 шт.
14 УП101-Б Повторитель сигнала поворота 2 шт.
15 256010-3799080 Знак "Автопоезда" 1 шт.
16 11.3714010 Плафон 1 шт.
17 С313-3721000 Сигнал звуковой 1 шт.
18 С314-3721000 Сигнал звуковой 1 шт.
19 ПД308А-3715300 Лампа подкапотная 1 шт.
20 ФП310-3731000Е Световозвращатель 2 шт.
21 ФП131-3717010-Б Фонарь освещения номерного знака 1 шт.
22 А24-5-1 Лампа 6 шт.
23 АКГ24-75-70-1 Лампа 2 шт.
24 А24-21-3 Лампа 7 шт.
25 700А.3700058 Прокладка 2 шт.
26 М6 Гайка 4 шт.
27 А6.01.019 Шайба 4 шт.
28 6.65Г.05 Шайба 4 шт.
29 ВМ6х16 Винт 8 шт.
30 М5х30 Винт 4 шт.
31 А6.01.019 Шайба 8 шт.
32 М6х12 Болт 4 шт.
33 М6х16 Болт 6 шт.
34 М8х16 Болт 18 шт.
35 М8х16 Болт 2 шт.
36 М6 Гайка 10 шт.
37 М8 Гайка 4 шт.
38 4.65Г Шайба 4 шт.
39 5.65Г Шайба 4 шт.
40 6.65Г Шайба 12 шт.
41 8.65Г Шайба 24 шт.
