Электрооборудование передней и задней полурамы К-744Р2

Рис. 53 каталога ПТЗ 44 позиции Сборочная единица 744Р2-3798000-5, 744Р-3761000-1

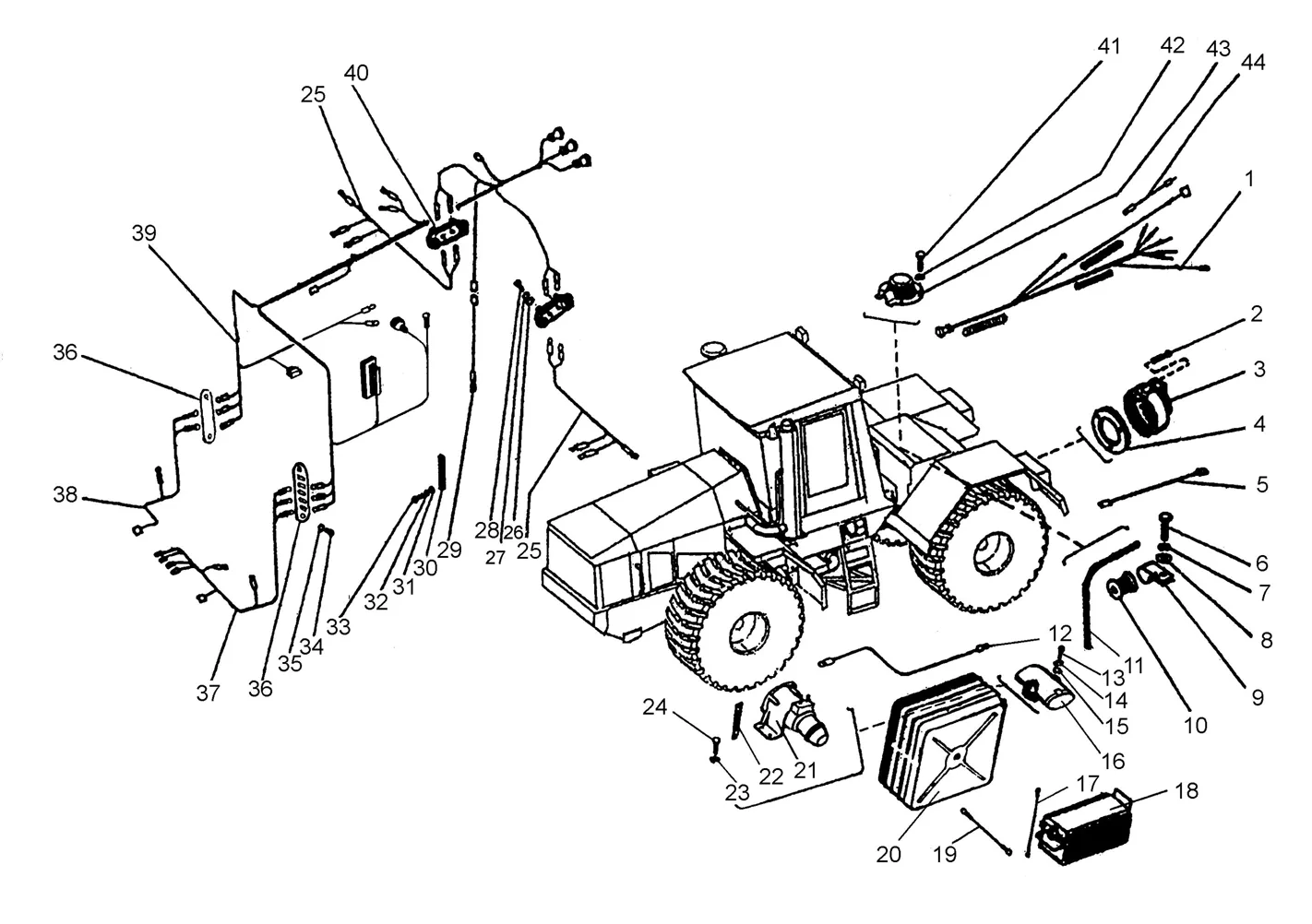

Схема: электрооборудование передней и задней полурамы К-744Р2, Рис. 53
Рис. 53 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 744Р-3761020-1 Жгут проводов задней полурамы 1 шт.
2 В2М5х40 Винт 3 шт.
3 ПС300А3-3723100 Розетка 1 шт.
4 700.3700034 Уплотнитель 1 шт.
5 744-3724300 Жгут проводов датчика спидометра 1 шт.
6 М8х16 Болт 2 шт.
7 А8.01.019 Шайба 2 шт.
8 8.65Г.05 Шайба 2 шт.
9 18.22.9,0 Скоба 2 шт.
10 700А.1100057-01 Втулка 2 шт.
11 744-3700011 Труба 1 шт.
12 744Р1-3798110 Провод 1 1 шт.
13 М6х45 Болт 2 шт.
14 А6.01.019 Шайба 2 шт.
15 6.65Г.05 Шайба 2 шт.
16 2256010-3798030 Розетка ПС315-100 с проводами 1 шт.
17 2256010-3700010 Провод 2 1 шт.
18 6СТ-190ТР(6СТ-190ТМ) Батарея аккумуляторная 2 шт.
19 2256010-3798110 Провод 3 1 шт.
20 744-3748000-2-02 Контейнер 1 шт.
21 1420.3737 Выключатель 1 шт.
22 2256010-3798320 Провод "массы" выключателя "массы" 1 шт.
23 6.65Г.05 Шайба 2 шт.
24 М6х16 Болт 2 шт.
25 744Р-3798030-1 Жгут проводов крыла 2 шт.
26 6.65Г.05 Шайба 4 шт.
27 А6.01.019 Шайба 4 шт.
28 М6х12 Болт 4 шт.
29 744Р-3798100 Провод 48 1 шт.
30 744Р-3798050 Провод "массы" стартера 1 шт.
31 8.65Г.05 Шайба 1 шт.
32 А8.01.019 Шайба 1 шт.
33 М8х16 Болт 1 шт.
34 М6х16 Болт 4 шт.
35 А6.01.019 Шайба 4 шт.
36 2256010-3795140 Панель соединительная 2 шт.
37 744Р-3798020-1 Жгут проводов левой фары и сигналов 1 шт.
38 744Р-3798010-1 Жгут проводов правой фары 1 шт.
39 744Р2-3798070-5 Жгут проводов генераторный 1 шт.
40 14.37.23.000 Панель соединительная 2 шт.
41 ВМ5х12 Винт 4 шт.
42 А5.01.019 Шайба 4 шт.
43 2256010-3797018-1 Крышка 1 шт.
44 744-3724350-05 Провод 219 1 шт.
