Лестницы (правая, левая) К-744Р2

Рис. 52 каталога ПТЗ 15 позиций

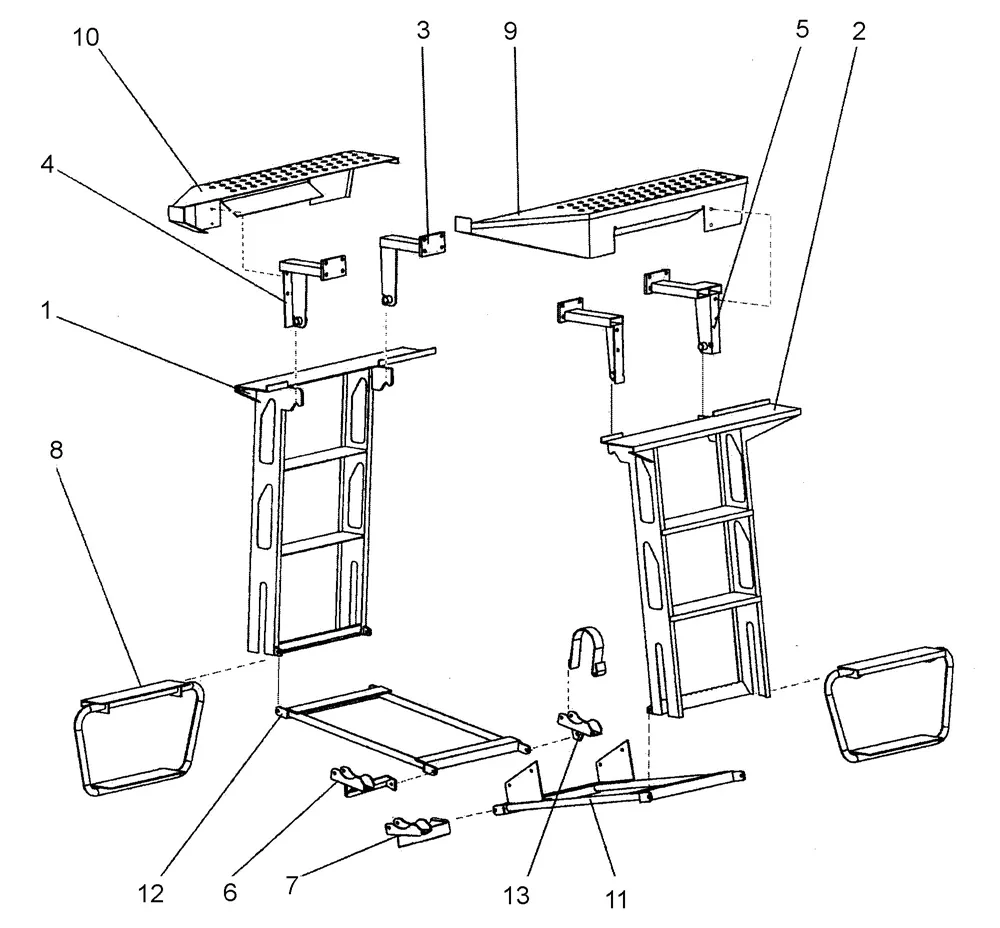

Схема: лестницы (правая, левая) К-744Р2, Рис. 52
Рис. 52 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 744-8210010 Лестница 1 шт.
2 744-8210010-01 Лестница 1 шт.
3 744-8210020 Кронштейн 2 шт.
4 744-8210020-01 Кронштейн 1 шт.
5 744-8210030 Кронштейн 1 шт.
6 744-8210040 Опора 1 шт.
7 744-8210040-01 Опора 1 шт.
8 744-8210050 Подножка 2 шт.
9 744-8210060-1 Площадка 1 шт.
10 744-8210060-1-01 Площадка 1 шт.
11 744-8210070-2 Крестовина 1 шт.
12 744-8210080 Опора 1 шт.
13 2256010-8210070 Опора 2 шт.
14 2256010-8210090 Стяжка 4 шт.
