Облицовка К-744Р2

Рис. 51 каталога ПТЗ 35 позиций Сборочная единица 744Р2-8400000

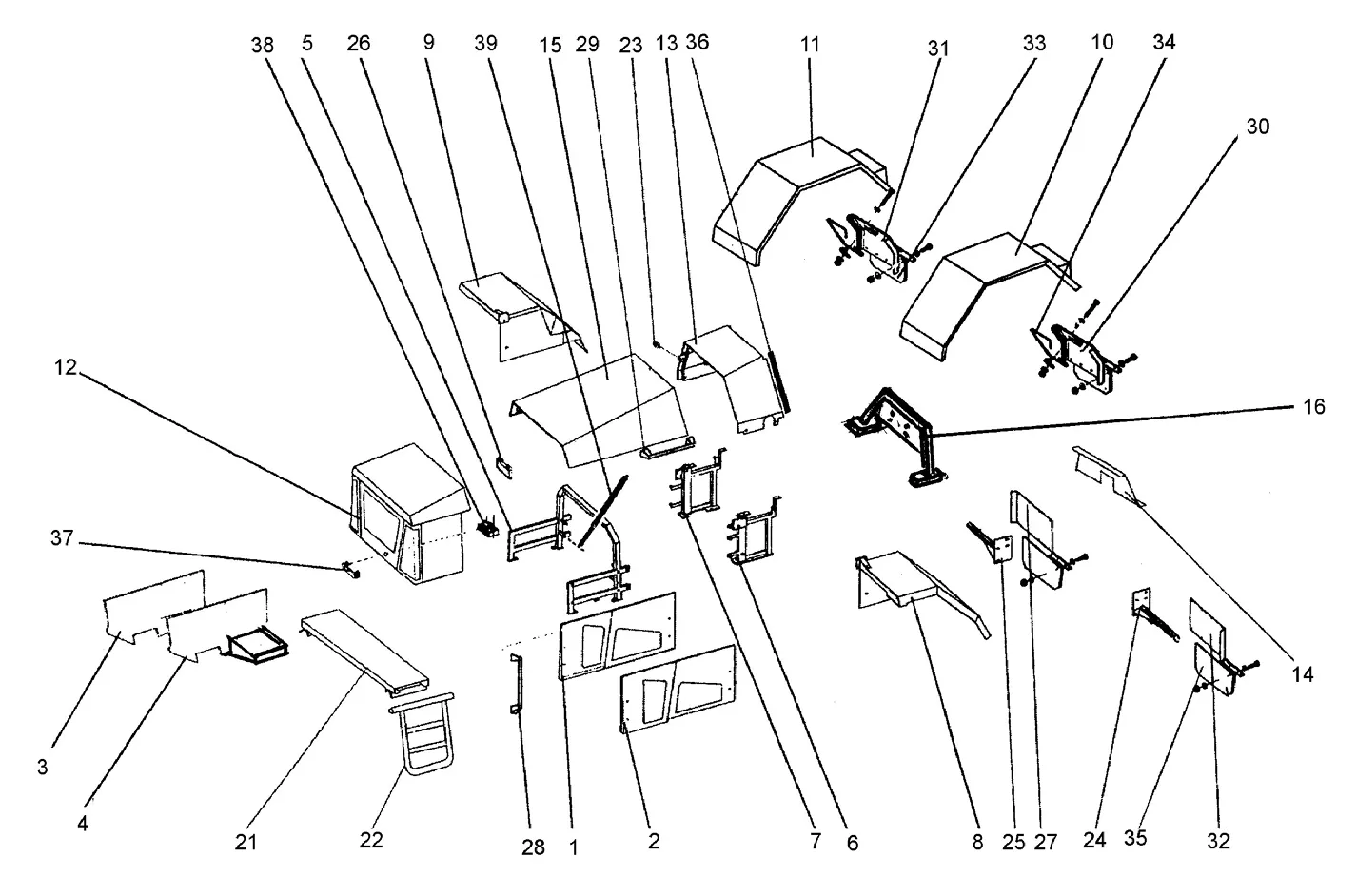

Схема: облицовка К-744Р2, Рис. 51
Рис. 51 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 744Р-8400040-2 Лист боковой 1 шт.
2 744Р-8400040-2-01 Лист боковой 1 шт.
3 744Р-8400750 Боковина 1 шт.
4 744Р-8400750-01 Боковина 1 шт.
5 744Р2-8400800-1 Арка 1 шт.
6 744Р-8400070-6 Стойка 1 шт.
7 744Р-8400070-5-01 Стойка 1 шт.
8 744Р-8400090-1 Крыло левое 1 шт.
9 744Р-8400100-1 Крыло правое 1 шт.
10 744Р-8400110 Крыло заднее 1 шт.
11 744Р-8400110-01 Крыло заднее 1 шт.
12 744Р-8400120-3 Облицовка радиатора 1 шт.
13 744Р-8400140-3 Арка 1 шт.
14 744Р-8400290-3 Перегородка 1 шт.
15 744Р-8400400-2 Капот 1 шт.
16 744Р2-8400750 Стяжка 1 шт.
21 744Р2-8400920 Направляющая 1 шт.
22 744Р-8400930 Лестница 2 шт.
23 744-8400150 Амортизатор 6 шт.
24 744-8400160 Кронштейн 1 шт.
25 744-8400160-01 Кронштейн 1 шт.
26 744-8400360 Петля 4 шт.
27 744-8400470 Подкрылок 1 шт.
28 744-8400560 Поручень 2 шт.
29 744-8400560 Поручень 2 шт.
30 744-8400550 Подкрылок 1 шт.
31 744-8400550-01 Подкрылок 1 шт.
32 744-8400153-1 Подкрылок 1 шт.
33 2256010-8400125-2 Брызговик 2 шт.
34 2256010-8400144-2 Скоба 2 шт.
35 2256010-8400185 Брызговик 2 шт.
36 010021 Уплотнитель 1 шт.
37 53.4672.0008 Ручка капота 2 шт.
38 61.5000.0005-05 Замок 2 шт.
39 G10-2303000703AR Газопружинный амортизатор 4 шт.
