Электрооборудование кабины К-744Р2

Рис. 55 каталога ПТЗ 20 позиций Сборочная единица 744Р2-3799000-5

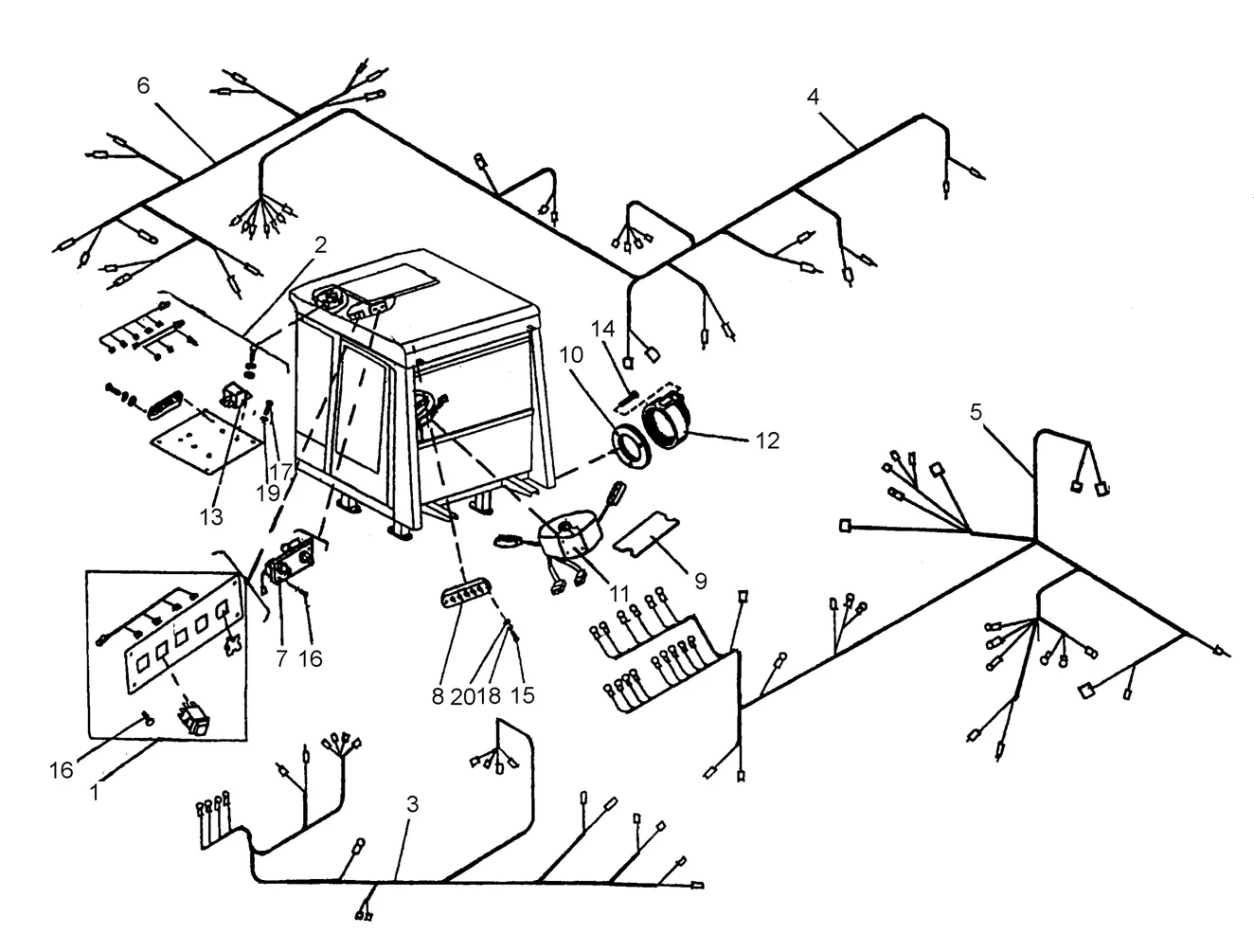

Схема: электрооборудование кабины К-744Р2, Рис. 55
Рис. 55 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 744Р-3799010 Блок выключателей 1 шт.
2 744Р-3799040 Планка 1 шт.
3 744Р1-3799060-2 Жгут проводов левого борта 1 шт.
4 744Р-3799070-1 Жгут проводов потолочный 1 шт.
5 744Р-3799100-1 Жгут проводов питания прицепа 1 шт.
6 744Р-3799110-1 Жгут проводов рабочих фар и автопоезда 1 шт.
7 99-038500-00 Блок управления кондиционером 1 шт.
8 2256010-3795140 Панель соединительная 1 шт.
9 2256010-3799011 Прокладка 1 шт.
10 700.3700034 Уплотнитель 1 шт.
11 89.3709 Блок переключателей 1 шт.
12 ПС400-3723200 Розетка переносной лампы 1 шт.
13 901.3747-10 Реле 5 шт.
14 М5х40 Винт 3 шт.
15 М5х20 Винт 2 шт.
16 4х16.01 Винт 8 шт.
17 М6х16 Болт 4 шт.
18 5.65Г.05 Шайба 2 шт.
19 6.65Г.05 Шайба 4 шт.
20 А5.01.019 Шайба 2 шт.
