Электрооборудование передней стенки кабины К-744Р2

Рис. 56 каталога ПТЗ 37 позиций Сборочная единица 744Р2-3800000-5, 744Р2-3799000-5

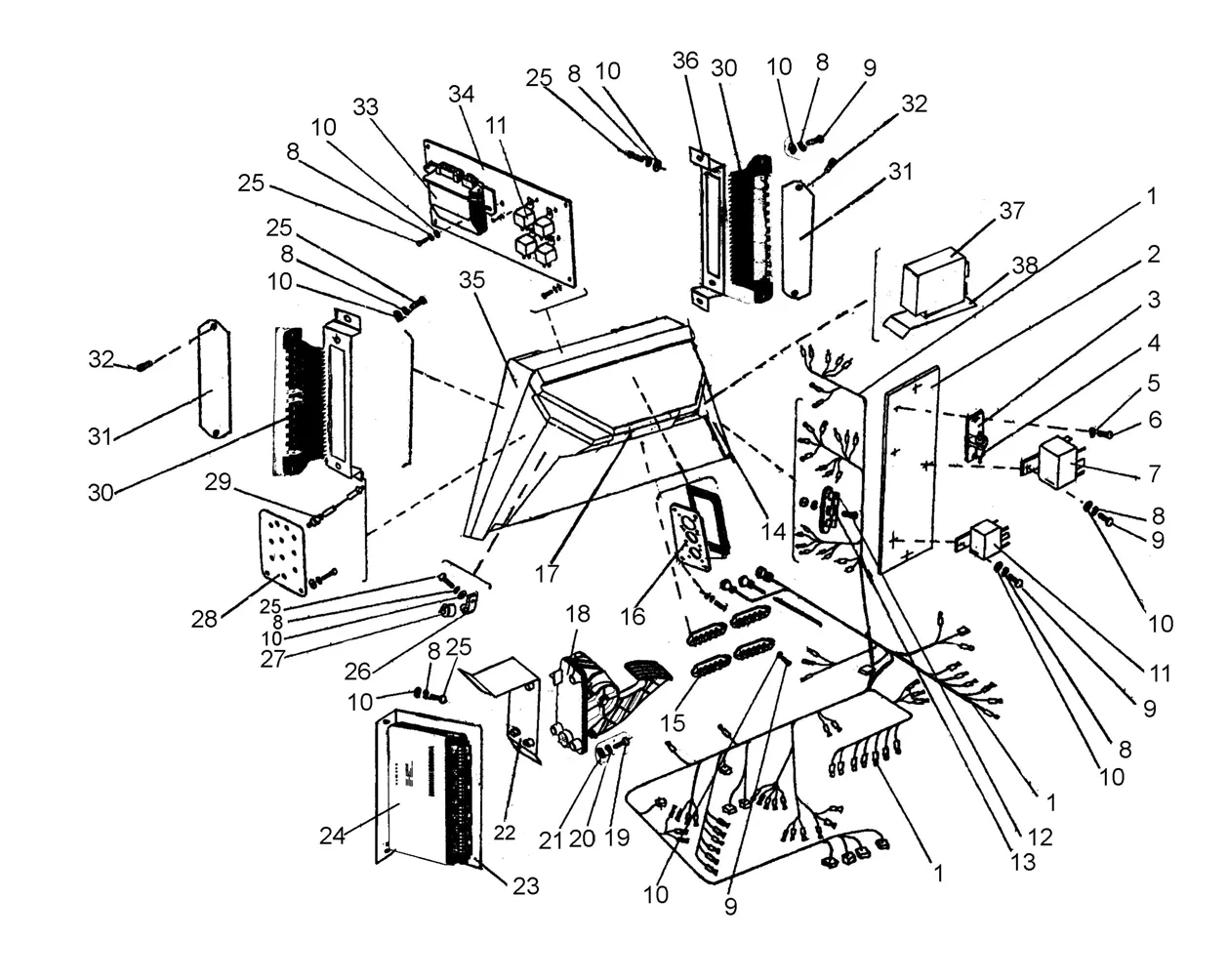

Схема: электрооборудование передней стенки кабины К-744Р2, Рис. 56
Рис. 56 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 744Р2-3799090-5 Жгут проводов главный 1 шт.
2 744Р-3800050 Кронштейн 1 шт.
3 2256010-3799014 Кронштейн 1 шт.
4 2256010-3799100 Диод с проводом 1 шт.
5 А4.01.019 Шайба 4 шт.
6 М4х12 Винт 20 шт.
7 738.3747-20 Реле 1 шт.
8 6.65Г.05 Шайба 2 шт.
9 М6х12 Винт 16 шт.
10 А6.01.019 Шайба 16 шт.
11 901.3747-10 Реле 5 шт.
12 ПВ-60АСУХЛ; 30В Предохранитель 1 шт.
13 БЗ-30 УХЛ; 30В Блок защиты 1 шт.
14 744Р-3800020-2 Каркас правый 1 шт.
15 2256010-3795140 Панель соединительная 4 шт.
16 744-3799020 Крышка 1 шт.
17 744Р2-3800030-5 Связь 1 шт.
18 А941300 01 04 Педаль акселератора 1 шт.
19 М8х16 Болт 5 шт.
20 8.65Г.05 Шайба 5 шт.
21 А8.01.019 Шайба 5 шт.
22 744Р2-3799300-1 Кронштейн 1 шт.
23 744Р2-3799031 Кронштейн 1 шт.
24 ADM2FR Блок управления 1 шт.
25 М6х12 Болт 2 шт.
26 700А.3805104 Скоба 1 шт.
27 РС493 Прерыватель контрольной лампы ручного тормоза 1 шт.
28 744Р-3800021 Плата 1 шт.
29 2256010-3805040 Диод 9 шт.
30 41.3722 Блок предохранителей 2 шт.
31 744Р-3799012 Крышка 2 шт.
32 М6х18 Винт 4 шт.
33 РС951-А-У-ХЛ Прерыватель указателей поворота 1 шт.
34 744-3799010 Панель 1 шт.
35 744Р-3800010-2 Каркас левый 1 шт.
36 744Р2-3800027 Кронштейн 2 шт.
37 А0004463235 Блок управления 1 шт.
