Механизм навески (нижняя часть) К-744Р2

Рис. 66 каталога ПТЗ 47 позиций Сборочная единица 744-4628000

Проще заменить узел целиком? Механизм навески в сборе 700А.46.28.000-3. Верхняя и нижняя части. Для тракторов 700, к701, к702, к703, к744. 2026г. — от 215 000 ₽

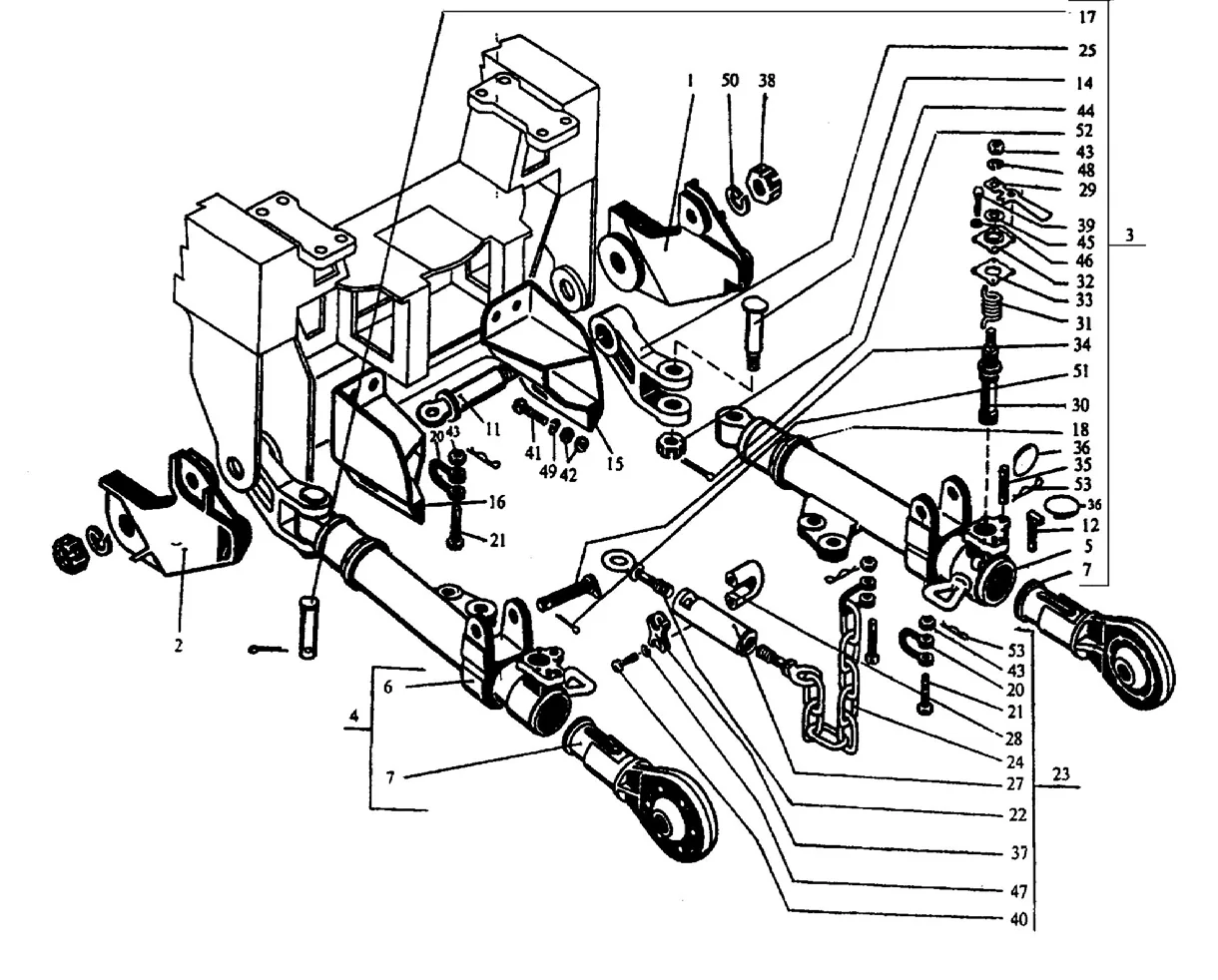

Схема: механизм навески (нижняя часть) К-744Р2, Рис. 66
Рис. 66 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 2256010-4628140 Упор правый 1 шт.
2 2256010-4628150 Упор левый 1 шт.
3 2256010-4628340-1 Тяга нижняя правая 1 шт.
4 2256010-4628350-1 Тяга нижняя левая 1 шт.
5 2256010-4628390-1 Корпус тяги правой 1 шт.
6 2256010-4628400-1 Корпус тяги левой 1 шт.
7 700А.4628440-1 Тяга выдвижная 2 шт.
8 2256010-4628096 Рычаг 2 шт.
11 2256010-4628014-2 Ось 2 шт.
12 2256010-4628015 Чека 2 шт.
14 2256010-4628022 Ось 2 шт.
15 2256010-4628098 Кронштейн правый 1 шт.
16 2256010-4628097 Кронштейн левый 1 шт.
17 2256010-4628103-1 Ось 2 шт.
18 2256010-4628119 Кулачок 2 шт.
20 700А.4628071 Звено 6 шт.
21 700А.4628088 Ось 6 шт.
22 700А.4628163 Винт 2 шт.
23 700.4628290-1 Раскос горизонтальный 2 шт.
24 700.4628330-3 Цепь 2 шт.
27 700.4628164-2 Труба 2 шт.
28 700.4628228-2 Хомут 2 шт.
29 700.4628229-1 Рукоятка 2 шт.
30 700.4628231-1 Стопор 2 шт.
31 700.4628232 Пружина 2 шт.
32 700.4628237-2 Крышка 2 шт.
33 700.4628241-1 Прокладка 2 шт.
34 700.4628251 Ось 2 шт.
35 700.4628266 Чека 2 шт.
36 700.4628272-1 Кольцо 4 шт.
37 700.4628273 Крышка 2 шт.
38 700.4628275-1 Гайка 2 шт.
39 М8х20 Болт 8 шт.
40 М12х30 Болт 4 шт.
41 М27х70 Болт 6 шт.
42 М27 Гайка 12 шт.
43 М20х1,5 Гайка 6 шт.
44 М36х3 Гайка 2 шт.
45 СП42-29-5 Кольцо 2 шт.
46 8.65Г Шайба 8 шт.
47 12.65Г Шайба 2 шт.
48 20.65Г Шайба 2 шт.
49 27.65Г Шайба 6 шт.
50 48.65Г Шайба 2 шт.
51 6,3х45 Шплинт 3 шт.
52 6,3х70 Шплинт 2 шт.
53 700А.4628067 Фиксатор 10 шт.
