Крюк гидрофицированный К-744Р2

Рис. 67 каталога ПТЗ 42 позиции Сборочная единица 700А.4629000

Проще заменить узел целиком? Крюк Гидрофицированный на K-700, К-701 — от 25 000 ₽

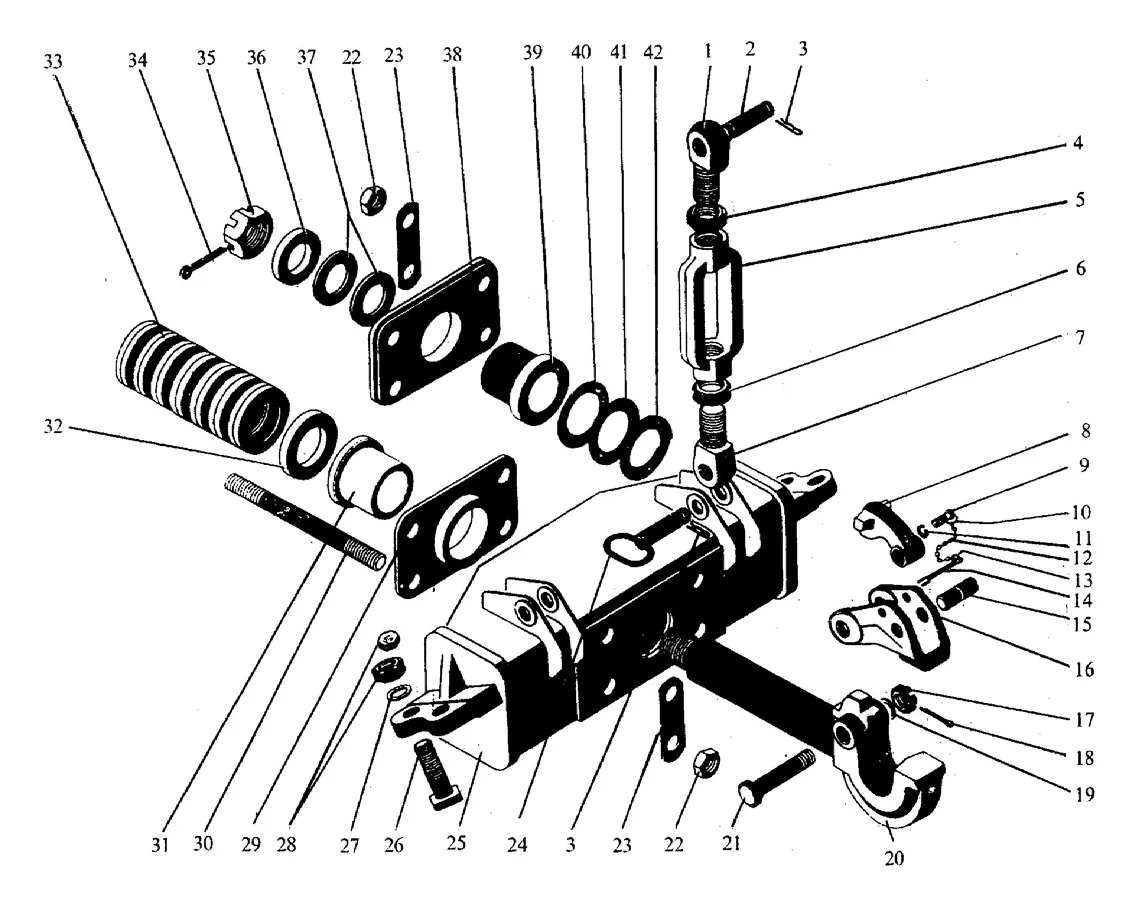

Схема: крюк гидрофицированный К-744Р2, Рис. 67
Рис. 67 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 700.4600095-01 Винт 2 шт.
2 700.4600026-1 Палец 2 шт.
3 18 Шплинт 6 шт.
4 М36х3 Гайка 2 шт.
5 700.4600024-5 Гайка 2 шт.
6 М36х3 лев. Гайка 2 шт.
7 700.4600095-02 Винт 2 шт.
8 700.4629028 Собачка 1 шт.
9 3М8х35 Болт 1 шт.
10 700.4629032 Скоба 1 шт.
11 8.65Г Шайба 1 шт.
12 700.1400053 Звено 10 шт.
13 700.4629031 Крючок 1 шт.
14 700.4629038 Шплинт 1 шт.
15 700.4629019 Ось 1 шт.
16 700.4629012-1 Защёлка 1 шт.
17 М24х2 Гайка 1 шт.
18 5х45 Шплинт 1 шт.
19 24.01 Шайба 1 шт.
20 700А.4629011-1 Крюк 1 шт.
21 700.4629018-1 Палец 1 шт.
22 М20х1,5 Гайка 8 шт.
23 700А.4629018 Планка 4 шт.
24 700.4600040-1 Палец 2 шт.
25 700А.4629010 Балка 1 шт.
26 700.4600028-3 Палец 4 шт.
27 30.01 Шайба 4 шт.
28 М30х2 Гайка 8 шт.
29 700А.4629014-1 Фланец 1 шт.
30 700А.4629017 Шпилька 4 шт.
31 700А.4629024-01 Втулка 1 шт.
32 700А.4629013-2 Шайба 2 шт.
33 НС100х60х7х2 Пружина 14 шт.
34 8х90 Шплинт 1 шт.
35 700.4628275-1 Гайка 1 шт.
36 48.01 Шайба 1 шт.
37 700А.4629019 Прокладка 3 шт.
38 700А.4629015-1 Фланец 1 шт.
39 700А.4629024 Втулка 1 шт.
40 700А.4629016-01 Прокладка 1 шт.
41 700А.4629016-02 Прокладка 2 шт.
42 700А.4629016-03 Прокладка 3 шт.
