Вал карданный К-701, К-700А

Рис. 98 18 позиций Сборочная единица 700А.42.39.000-2 Вал карданный

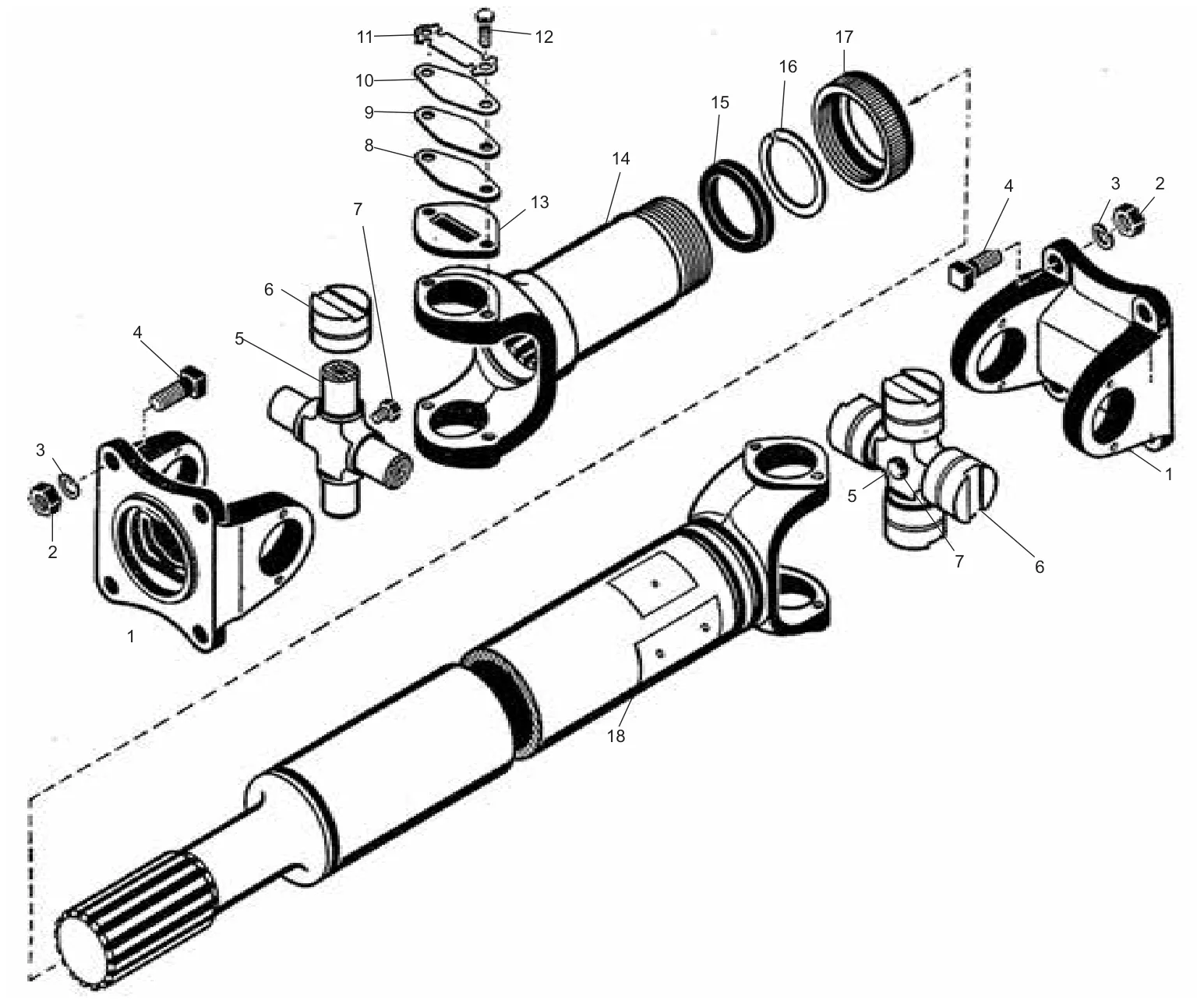

Схема: вал карданный К-701, К-700А, Рис. 98
Рис. 98 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700А.22.08.013-1 Фланец 2 2
2 М16×1.5 Гайка 8 8
3 16.65Г Шайба 8 8
4 700.22.00.013 Болт 8 8
5 701.22.08.013 Крестовина 2 2
6 804707КЗС10 Подшипник 8 8
7 2-1МК10 Пробка 2 2
8 700.22.08.036-1 Пластина * *
9 700.22.08.036-2 Пластина * *
10 700.22.08.036-3 Пластина * *
11 200-2201041 Планка 8 8
12 М8×16 Болт 10 10
13 200-2201040 Крышка 8 8
14 500-2201047Б Вилка 1 1
15 500-2201088-Б Сальник 1 1
16 200-2201089 Шайба 1 1
17 200-2201087 Гайка 1 1
18 700А.42.39.020 Вал карданный 1 1
