Вал карданный К-701, К-700А

Рис. 97 19 позиций Сборочная единица 700А.42.38.000 Вал карданный

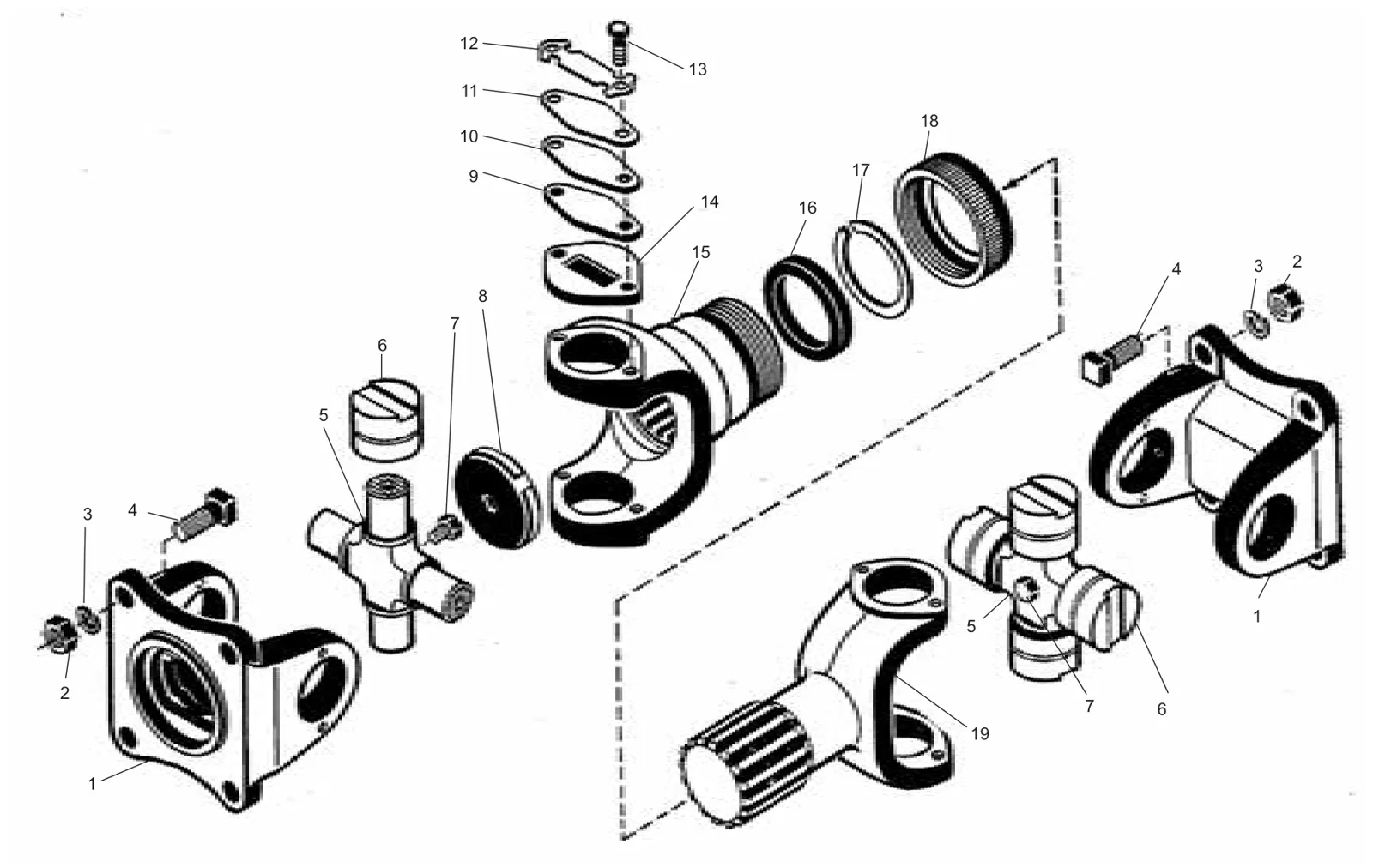

Схема: вал карданный К-701, К-700А, Рис. 97
Рис. 97 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700А.22.08.013-1 Фланец 2 2
2 М16×1.5 Гайка 8 8
3 16.65Г Шайба 8 8
4 700.22.00.013 Болт 8 8
5 701.22.08.13 Крестовина 2 2
6 804707КЗС10 Подшипник 8 8
7 2-1МК10 Пробка 2 2
8 700.42.38.015-1 Заглушка 1 1
9 700.22.08.036-1 Пластина 8* 8*
10 700.22.08.036-2 Пластина 8* 8*
11 700.22.08.036-3 Пластина 8* 8*
12 200-2201041 Планка 8 8
13 М8×16 Болт 16 16
14 200-2201040 Крышка 8 8
15 700.42.38.018 Вилка 1 1
16 500-2201088-Б Сальник 1 1
17 200-2201089 Шайба 1 1
18 200-2201087 Гайка 1 1
19 700.42.38.017 Вал 1 1
