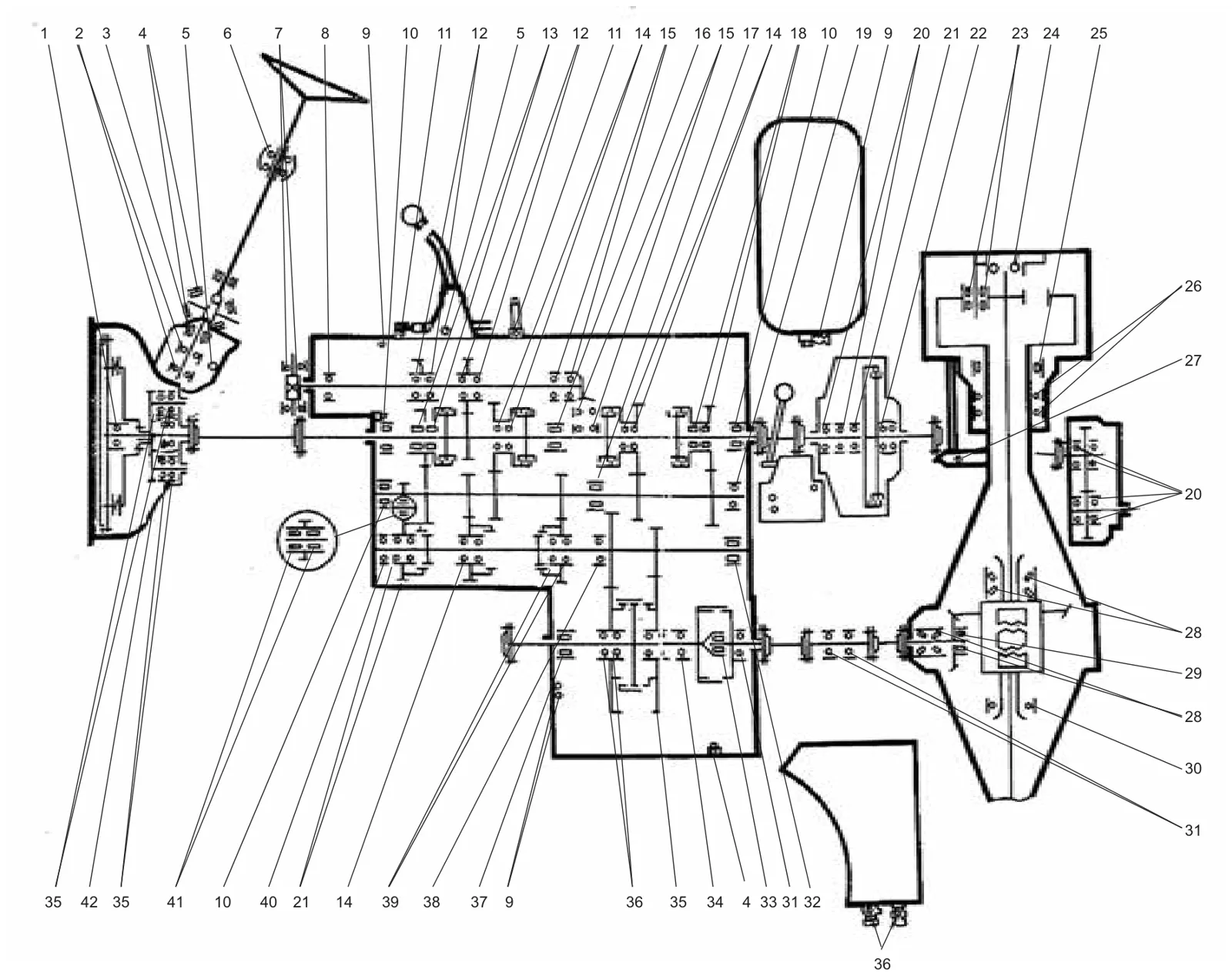

Схема подшипников качения К-701, К-700А

Рис. 99 42 позиции

Схема: схема подшипников качения К-701, К-700А, Рис. 99
Рис. 99 · нажмите, чтобы увеличить
Поз. Подшипник Где стоит К-701 К-700А Заявка
1 Подшипник 80208С9 Редуктор привода насосов — 1
2 Подшипник 8305 Гидрораспределитель рулевого управления — 2
3 Подшипник 4074106 Гидрораспределитель рулевого управления — 2
4 Подшипник 7205К1 Гидрораспределитель рулевого управления — 2
5 Шарик Б12,7-200 Гидрораспределитель навесного устройства — 5
6 Подшипник 1204 Рулевое управление — 2
7 Подшипник 201 Коробка передач — 2
8 Подшипник 308 Коробка передач — 1
9 Шарик Б16-200 Коробка передач, масляный бак — 3
10 Подшипник 2312КМ Коробка передач — 3
11 Шарик Б9,525-200 Кулиса; механизм включения муфты ВОМа — 7
12 Подшипник 208 Коробка передач — 4
13 Подшипник 12212К1 Коробка передач — 2
14 Подшипник 70-114 Коробка передач — 6
15 Подшипник 107 Коробка передач — 4
16 Подшипник 3516 Коробка передач — 1
17 Подшипник 92614 Коробка передач — 1
18 Подшипник 42212Л Коробка передач — 2
19 Подшипник 313 Коробка передач — 1
20 Подшипник 311 Муфта соединительная и редуктор ВОМа — 6
21 Подшипник 212 Муфта соединительная ВОМа — 3
22 Подшипник 1311 Муфта соединительная ВОМа — 1
23 Подшипник 12312К1 Ведущий мост — 24
24 Подшипник 209 Ведущий мост — 4
25 Подшипник 2234К Ведущий мост — 4
26 Подшипник 130 Ведущий мост — 8
27 Шарик Б8-200 Ведущий мост, коробка передач — 8
28 Подшипник 20-97520 Ведущий мост — 4
29 Подшипник 102313М Ведущий мост — 2
30 Подшипник 122 Ведущий мост — 2
31 Подшипник 218 Опора промежуточная, коробка передач — 3
32 Подшипник 2314КМ Коробка передач — 1
33 Подшипник 943/50 Коробка передач — 1
34 Подшипник 220 Коробка передач — 1
35 Подшипник 120 Коробка передач — 9
36 Подшипник 118 Коробка передач, редуктор привода насосов — 4
37 Подшипник 2218К Коробка передач — 1
38 Подшипник 316 Коробка передач — 1
39 Подшипник 216 Коробка передач — 2
40 Подшипник 412 Коробка передач — 1
41 Подшипник 12309КМ Коробка передач — 2
42 Подшипник 1216 Редуктор привода насосов — 1
