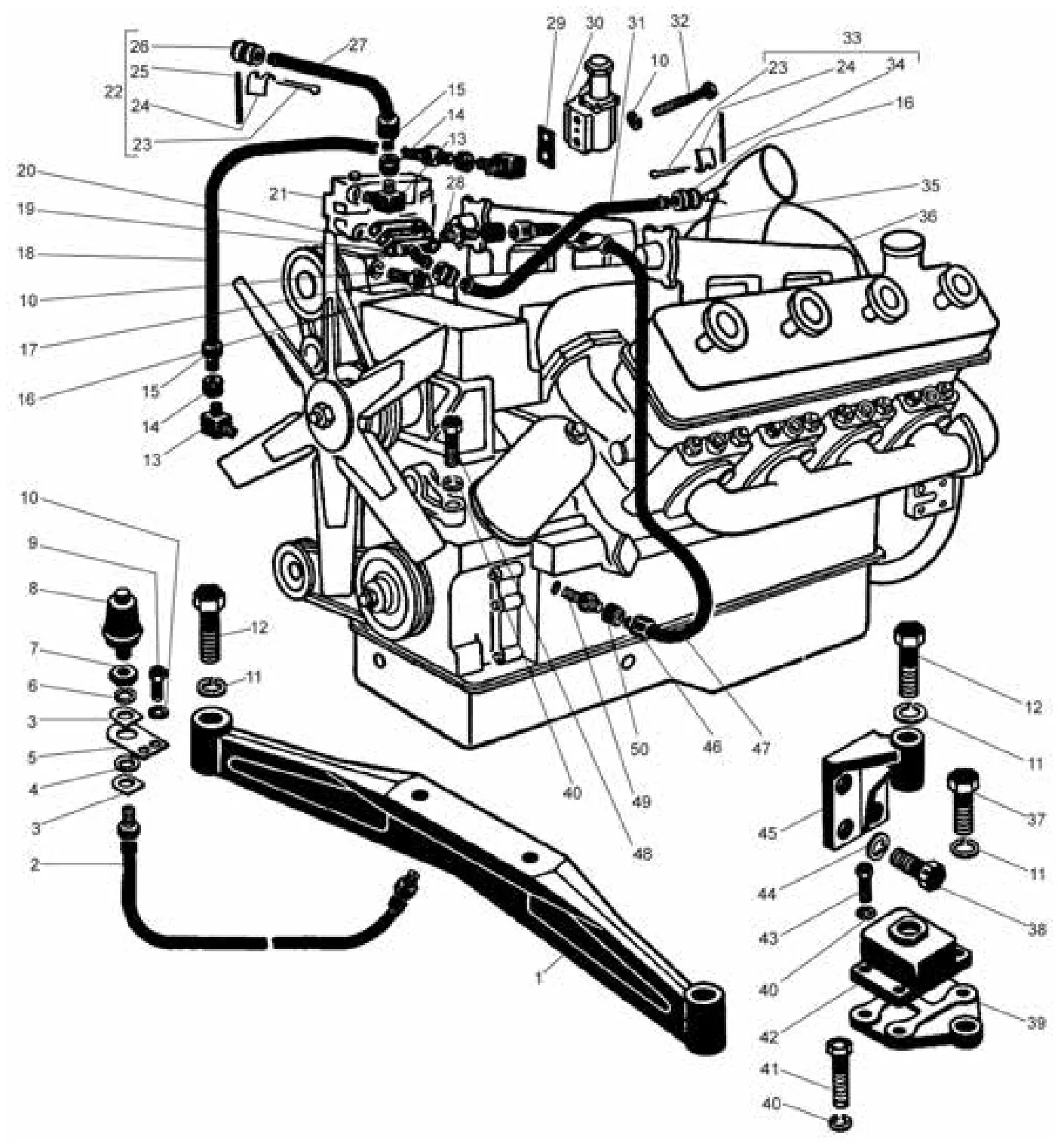

Установка двигателя трактора К-700А

Рис. 3 50 позиций

Поз.	Обозначение	Наименование	К-701	К-700А
1	700.10.00.038	Траверса	—	1
2	700.38.00.090	Рукав	—	1
3	700.38.00.018	Планка	—	2
4	700.38.00.017	Втулка	—	1
5	700А.38.00.01	Кронштейн	—	1
6	20.65Г	Шайба	—	1
7	М20Х1.5	Гайка	—	1
8	ММ355	Датчик	—	1
9	М8Х16	Болт	—	2
10	8.65Г	Шайба	—	4
11	27.65Г	Шайба	—	6
12	М27Х110	Болт	—	4
13	1–12	Угольник	—	3
14	12	Муфта	—	3
15	1–2	Гайка	—	3
16	22Х32.16	Рукав	—	2
17	М8Х20	Болт	—	2
18	700.10.00.046	Труба	—	1
19	700А.10.00.01	Патрубок	—	1
20	700.10.00.026	Прокладка	—	1
21	700.10.00.020	Компрессор	—	1
22	17–21–3	Хомут	—	2
23	ХШ	Шплинт	—	6
24	ХР	Рамка	—	1
25	17–21	Лента	—	1
26	701.10.00.089	Трубка	—	1
27	700А.10.00.01	Трубка	—	1
28	1–6	Штуцер	—	1
29	700.10.00.028	Прокладка	—	1
30	700.10.30.000	Регулятор давления	—	4
31	700А.10.00.045–3	Труба	—	1
32	М8Х70	Болт	—	2
33	29–33–3	Хомут	—	4
34	29–33	Лента	—	4
35	70.10.00.047	Хомут	—	1
36	700А.10.00.090	Двигатель	—	1
37	М27Х70	Болт	—	2
38	700.10.00.013	Болт	—	8
39	700А.00.10.021–1	Проставка	—	1
40	16.65Г	Шайба	—	18
41	М16Х70	Болт	—	4
42	700.00.10.020	Амотизатор	—	2
43	М16Х40	Болт	—	12
44	14.65Г	Шайба	—	8
45	700А.10.00.011–2	Кронштейн	—	2
46	1–6	Гайка	—	2
47	700.10.00.029–3	Труба	—	1
48	М16Х55	Болт	—	2
49	2–6	Штуцер	—	1
50	6	Муфта	—	2
