Система выхлопа двигателя трактора К-700А

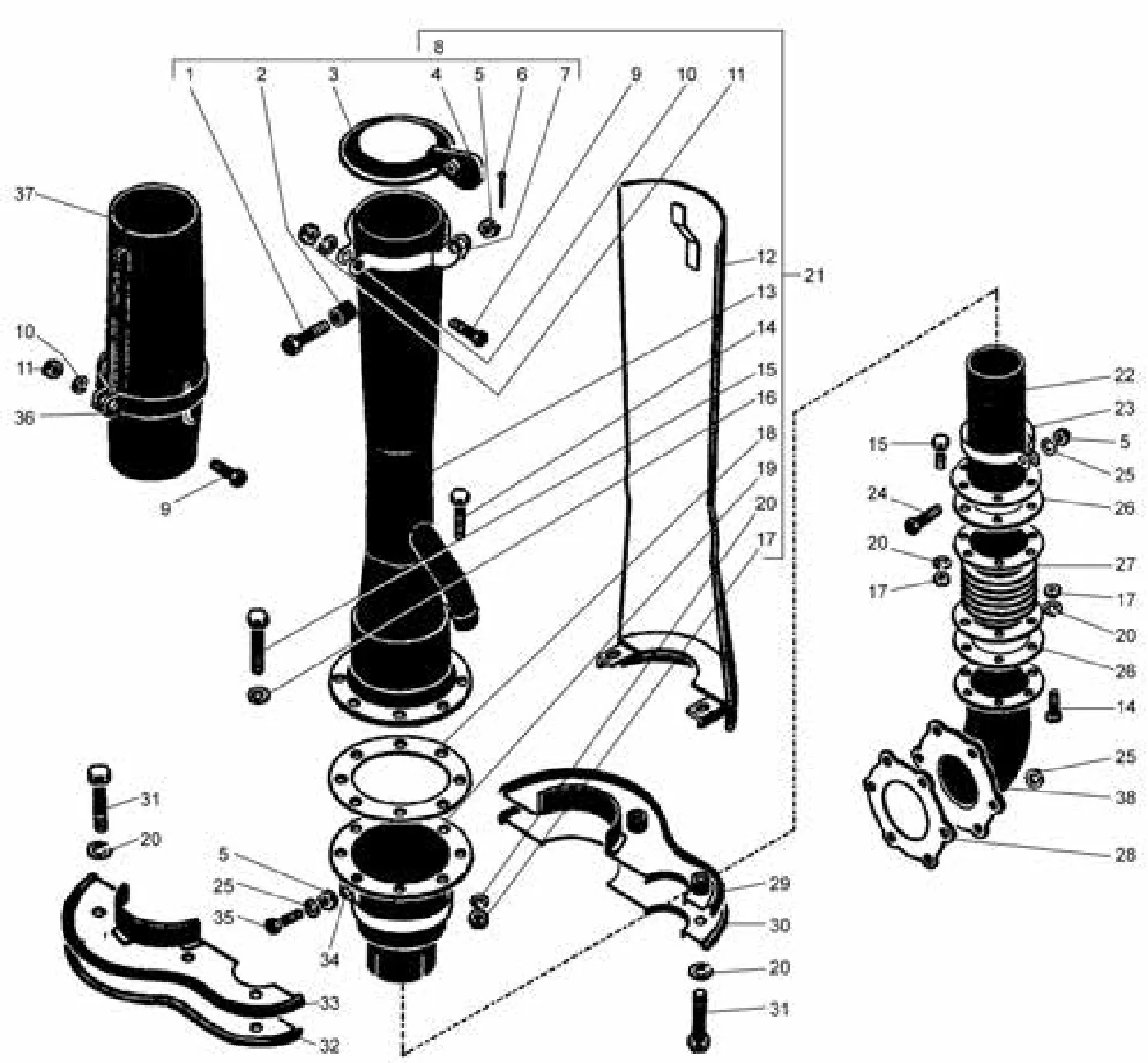

Рис. 5 38 позиций Сборочная единица 700А.00.10.000–2 Система выхлопа двигателя

Поз.	Обозначение	Наименование	К-701	К-700А
1	2М10Х45	Болт	—	1
2	700.00.10.076	Втулка	—	1
3	700.00.10.063–1	Крышка	—	1
4	700.00.10.230	Планка	—	1
5	М10	Гайка	—	3
6	2.5Х25	Шплинт	—	1
7	701.00.10.160	Хомут	—	1
8	701.00.10.150	Крышка	—	1
9	М6ХЗО	Болт	—	2
10	6.65Г	Шайба	—	2
11	М6ХЗО	Гайка	—	2
12	701.00.10.200–1	Экран	—	1
13	701.00.10.250	Эжектор	—	1
14	М8Х20	Болт	—	12
15	М8Х25	Болт	—	8
16	8.01	Шайба	—	2
17	М8	Гайка	—	20
18	700.00.10.071	Прокладка	—	1
19	701.00.10.180	Основание	—	1
20	8.65Г	Шайба	—	26
21	701.00.10.210–1	Эжектор	—	1
22	700А.00.10.200	Труба	—	1
23	700.00.10.048	Хомут	—	1
24	М10Х45	Болт	—	1
25	10.65Г	Шайба	—	8
26	700.00.10.022	Прокладка	—	2
27	700.00.10.070–1	Сильфон	—	1
28	700.10.00.018–3	Прокладка	—	1
29	701,00.10.270	Фланец	—	1
30	700А.00.10.016–01	Фланец (половина)	—	1
31	М8Х35	Болт	—	6
32	700А.00,10.040	Фланец (половина)	—	1
33	701.00.10.098	Фланец	—	1
34	700А.00.10.018–1	Хомут	—	1
35	М10Х55	Болт	—	1
36	700.00.10.067–1	Хомут	—	1
37	701.81.00.010	Насадок	—	1
38	700А.10.00.030–1	Труба	—	1
